5.12 Kühlmodul an Stromquelle anschließen
Entsprechende Dokumentation der Zubehörkomponenten beachten!
Pos. Symbol
1
2
•
8-poligen Steuerleitungsstecker des Kühlmoduls in Anschlussbuchse, 8-polig des Schweißgerätes
einstecken und verriegeln.
•
5-poligen Versorgungsstecker des Kühlmoduls in Anschlussbuchse, 5-polig des Schweißgerätes
einstecken und verriegeln.
099-005376-EW500
18.07.2014
Beschreibung 0
Anschlussbuchse, 8-polig
Steuerleitung Kühlmodul
Anschlussbuchse, 5-polig
Spannungsversorgung Kühlmodul
Aufbau und Funktion
Kühlmodul an Stromquelle anschließen
HINWEIS

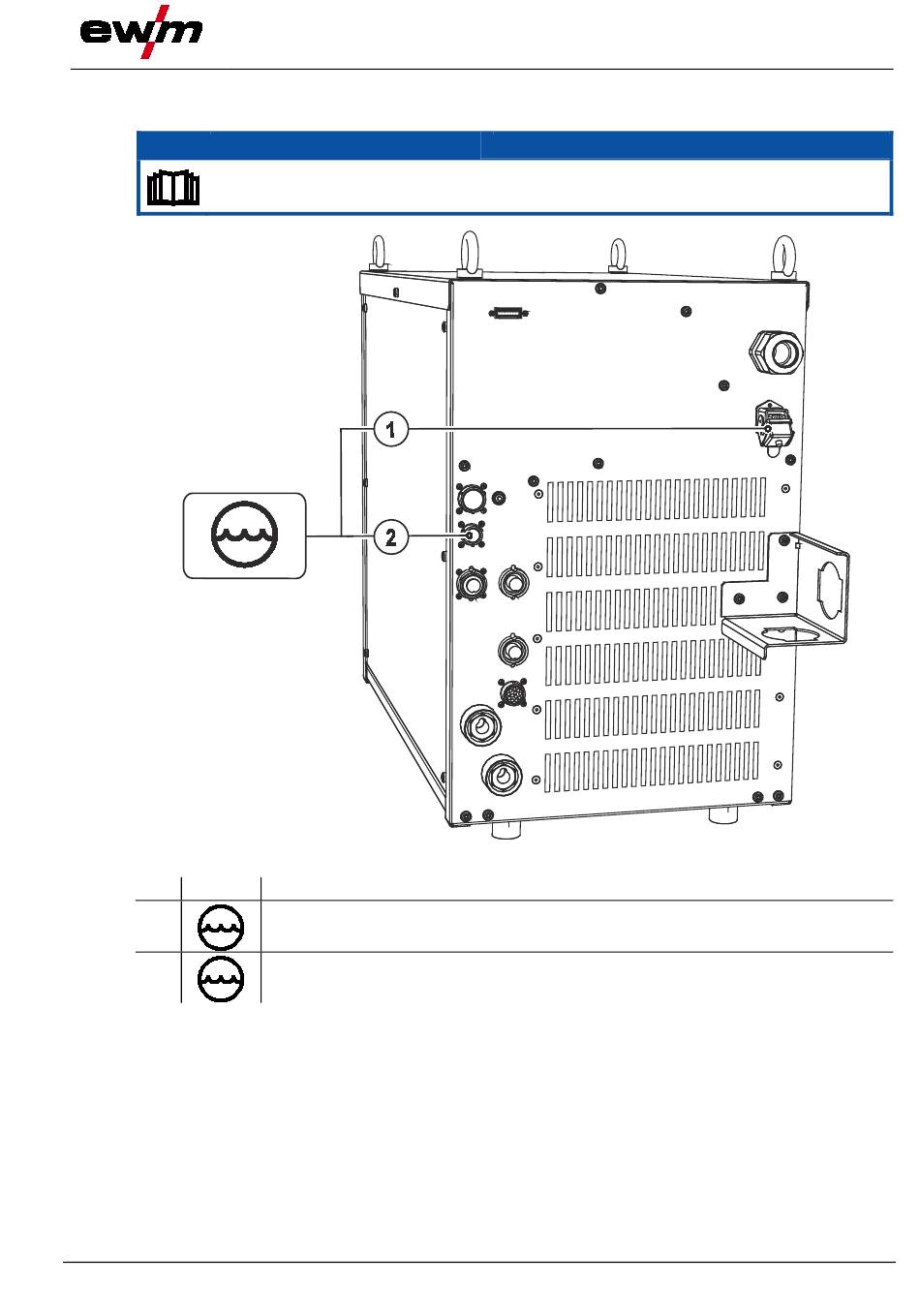

Abbildung 5-9
