5.3

Funktionsbeschreibung

Das Kühlmodul darf nicht ohne angeschlossenen Schweißbrenner in Betrieb genommen werden,
da sonst die Kühlmittelpumpe durch thermische Überlastung (das Kühlmittel kann nicht im
Kühlkreislauf zirkulieren) zerstört wird.
•
Kühlmittelanschlüsse des wassergekühlten Schweißbrenners mit dem Kühlmodul verbinden.
•
Werden luftgekühlte Schweißbrenner verwendet , müssen die Steuer- und Versorgungsleitung
zwischen Kühlmodul und Schweißgerät getrennt werden!
Die Kühlmodule (Pumpe und Lüfter) werden ausschließlich vom Schweißgerät gesteuert.
Kühlmittelmangel wird vom Schweißgerät automatisch erkannt und angezeigt
(siehe Betriebsanleitung des Schweißgerätes).
5.3.1 Kühlmittel einfüllen
Sollte das Kühlsystem nicht oder unzureichend mit Kühlmittel gefüllt sein, wird die
Kühlmittelpumpe nach ca. einer Minute abgeschaltet (Schutz gegen Zerstörung). Gleichzeitig
wird in der Schweißdatenanzeige der Kühlmittelfehler/Kühlmittelmangel signalisiert.
•
Kühlmittelfehler zurücksetzen, Kühlmittel auffüllen und Vorgang wiederholen.
Das Gerät wird ab Werk mit einer Kühlmittelmindestbefüllung ausgeliefert.

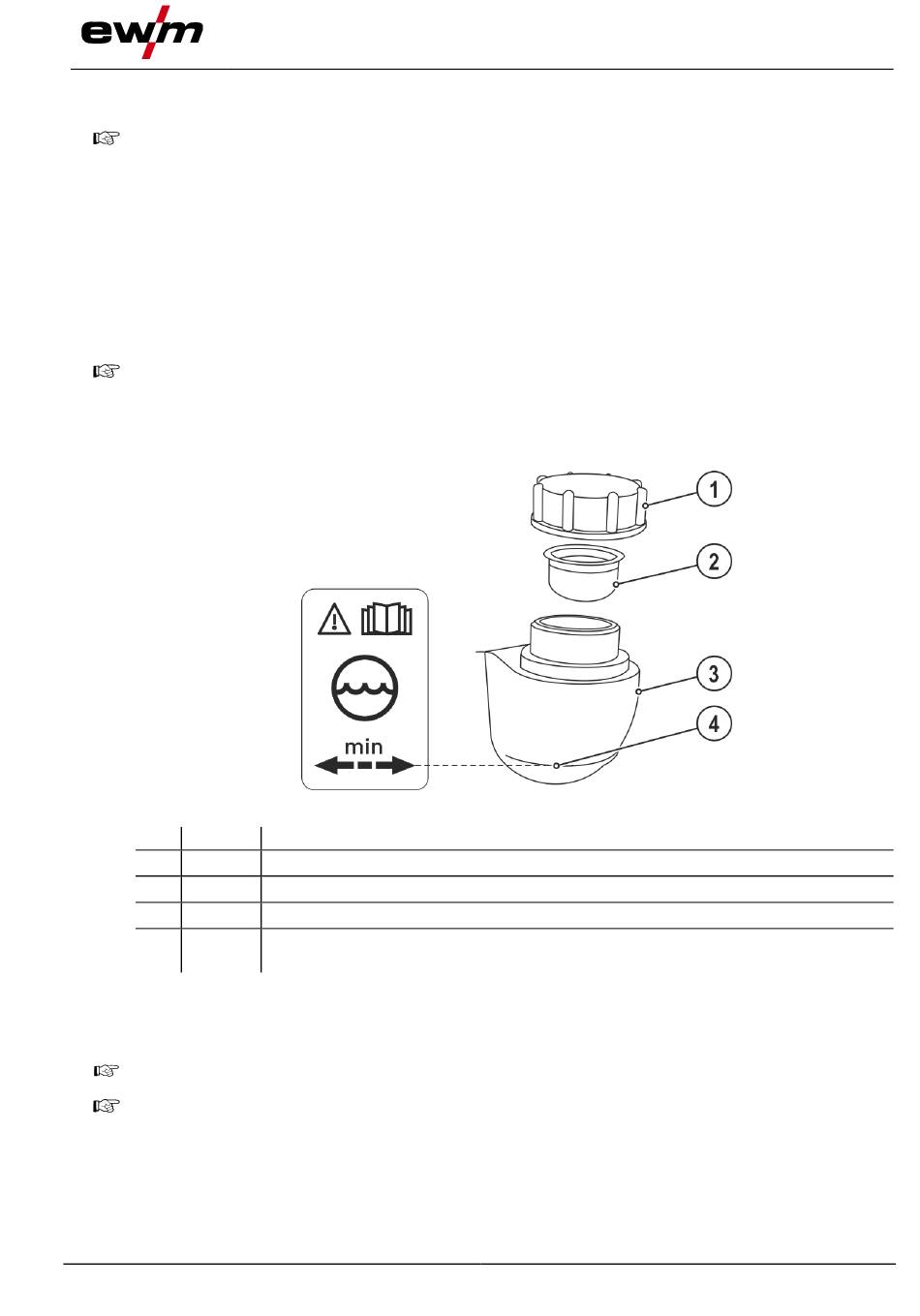

Pos. Symbol
1
2
3
4
•
Verschlussdeckel Kühlmitteltank abschrauben.
•
Siebeinsatz auf Verschmutzungen prüfen, ggf. reinigen und wieder in seine Position bringen.
•
Kühlmittel bis zum Siebeinsatz auffüllen, Verschlussdeckel wieder zuschrauben.
Der Kühlmittelstand darf nicht unter die Bezeichnung "min" absinken!
Sollte das Kühlmittel den Mindestfüllstand im Kühlmitteltank unterschreiten, kann das Entlüften
des Kühlmittelkreislaufs erforderlich werden. In diesem Fall wird das Schweißgerät die
Kühlmittelpumpe abschalten und den Kühlmittelfehler signalisieren > siehe Kapitel 7.2.
5.3.2 Anschluss Schweißbrenner
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
099-008268-EW500
29.06.2017
Beschreibung 0
Verschlussdeckel Kühlmitteltank
Kühlmittelsieb
Kühlmitteltank
Markierung „min"
Mindestfüllstand Kühlmittel
Aufbau und Funktion
Abbildung 5-7
Funktionsbeschreibung
17
