Anschluss Zwischenschlauchpaket - EWM 552 puls MM Betriebsanleitung

5.10

Anschluss Zwischenschlauchpaket

Schweißstrompolarität beachten!
Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität
zu schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse
„-", die Werkstückleitung an der Schweißstrombuchse „+" anzuschließen.
•
Hinweise des Elektrodenherstellers beachten!
Pos. Symbol
1
2
3
4
5
•
Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und durch
Rechtsdrehen verriegeln. Ggf. Zugentlastung Fremdhersteller nach deren Anleitung verwenden.
•
Schweißstromstecker von Drahtvorschubgerät in Anschlussbuchse, Schweißstrom „+" stecken und
durch Rechtsdrehen verriegeln.
•
Drahtvorschubgerät -Steuerleitungsstecker in Anschlussbuchse 7-polig (digital) stecken und
verriegeln.
•
Kabelstecker analoge Steuersignale in die Anschlussbuchse 12-polig (analog) stecken und durch
Rechtsdrehen verriegeln.
099-005366-EW500
31.07.2014
Beschreibung 0
Zugentlastung Zwischenschlauchpaket
Anschlussbuchse, 7-polig (digital)
Anschluss Drahtvorschubgerät
Anschlussbuchse 12-polig (analog)
Anschlussbuchse für analoge Steuersignale (Kollisionsschutz etc.) zwischen
Schweißbrenner und Stromquelle
Anschlussbuchse, Schweißstrom „+"
•
MIG/MAG-Schweißen:
Anschlussbuchse, Schweißstrom „-"
•
MIG/MAG-Fülldrahtschweißen:
Aufbau und Funktion
HINWEIS

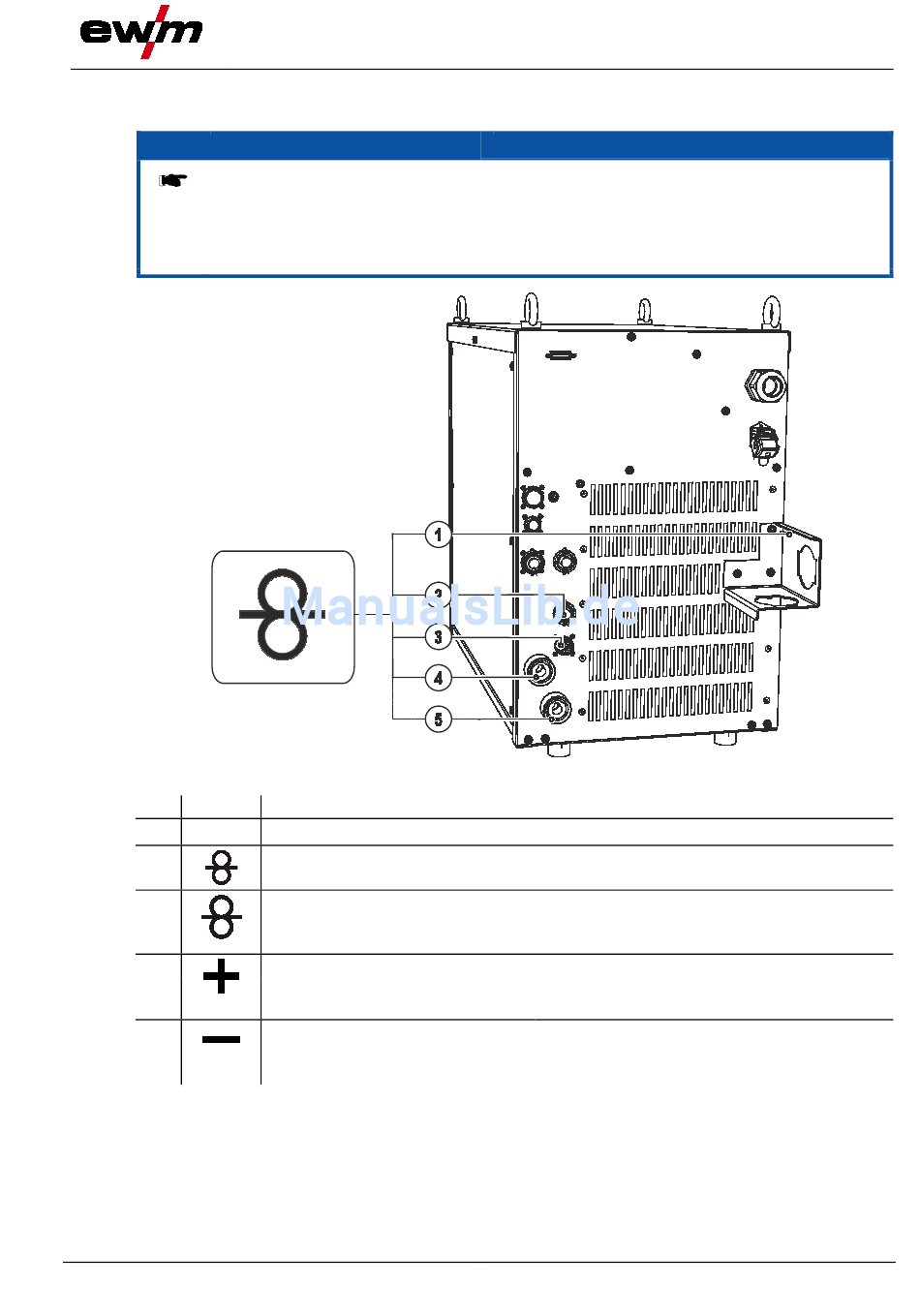

Abbildung 5-7
Schweißstrom zum Drahtvorschubantrieb /
Brenner
Schweißstrom zum Drahtvorschubgerät bzw.
Schweißbrenner
Anschluss Zwischenschlauchpaket
33
