5.1.5

Anschluss Zwischenschlauchpaket

Pos. Symbol
1
2
3
4
5
6
7
8
• Schlauchpaketende mit der Zugentlastung befestigen > siehe Kapitel 5.1.5.1.
• Kabelbuchse Schweißstrom auf „Anschlussstecker Schweißstrom" stecken und durch Rechtsdrehen
verriegeln.
• Gasschlauchanschluss am Schutzgasanschluss (Eingang) des Gerätes gasdicht festschrauben.
• Kabelstecker der Steuerleitung in die Anschlussbuchse 14-polig stecken und mit Überwurfmutter si-
chern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse einstecken).
• Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
099-005628-EW500
19.10.2021
Beschreibung 0
Stromquelle
Zusätzliche Systemdokumente beachten!
Zwischenschlauchpaket
Anschlussstecker, Schweißstrom Stromquelle
Schweißstromverbindung zwischen Stromquelle und Drahtvorschubgerät
Anschlussgewinde - G¼"
Schutzgasanschluss (Eingang)
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Anschlussbuchse 14-polig
Steuerleitung Drahtvorschubgerät
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Sicherungsgurt
Zugentlastung Zwischenschlauchpaket

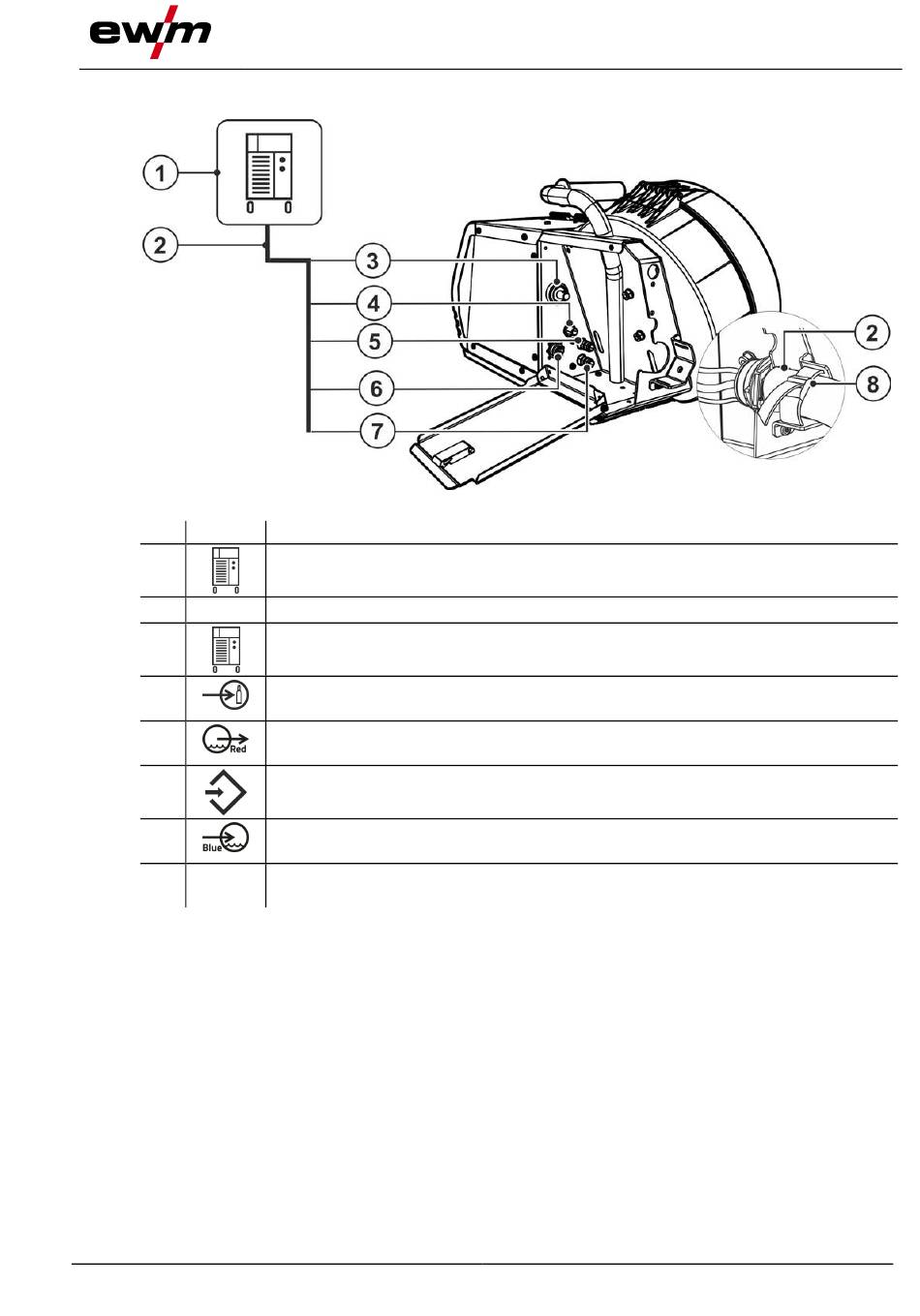

Abbildung 5-5
Aufbau und Funktion
Transport und Aufstellen
23
