5.2.4

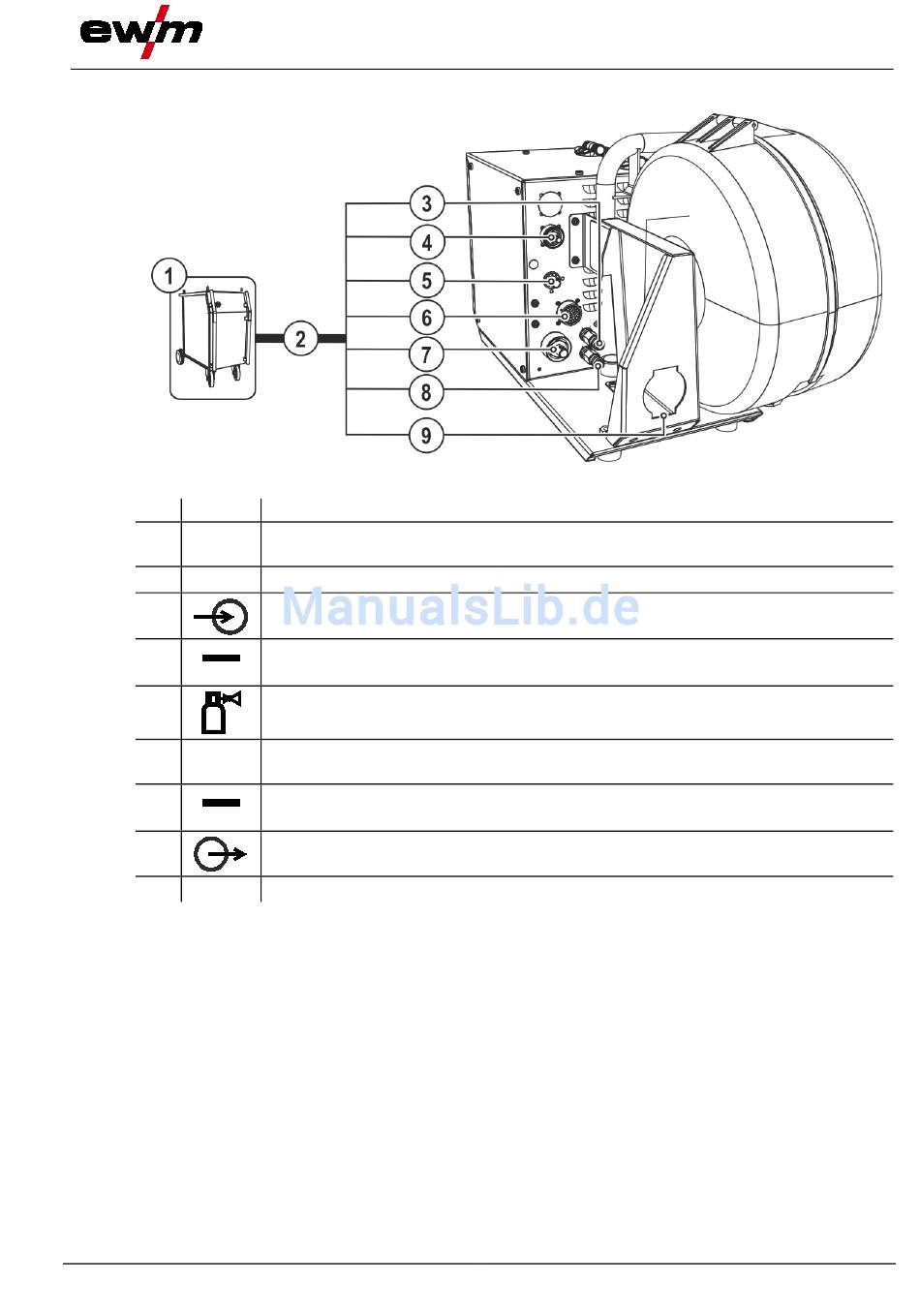

Anschluss Zwischenschlauchpaket
Pos. Symbol
1
2
3
4
5
6
X2
7
8
9
•
Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und durch
Rechtsdrehen verriegeln.
•
Kabelbuchse Schweißstrom (WIG) auf Anschlussstecker (WIG) stecken und durch Rechtsdrehen
verriegeln.
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
•
Kabelstecker der Steuerleitung in die Anschlussbuchse (28-polig) stecken und mit Überwurfmutter
sichern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse einstecken).
•
Überwurfmutter der Schutzgasleitung am Anschlussgewinde (G¼") gasdicht verschrauben.
Falls zutreffend:
•
Kabelbuchse Schweißstrom (WIG-Heißdraht) auf Anschlussstecker (WIG-Heißdraht) stecken und
durch Rechtsdrehen verriegeln.
099-000094-EW500
18.07.2017
Beschreibung
0
Stromquelle
Zusätzliche Systemdokumente beachten!
Zwischenschlauchpaket
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Anschlussstecker (WIG-Heißdraht)
Schweißstrom, Potential minus
Anschlussgewinde (G¼")
Schutzgas
Anschlussbuchse (28-polig)
Steuerleitung
Anschlussstecker (WIG)
Schweißstrom, Potential minus
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Zugentlastung Zwischenschlauchpaket
Aufbau und Funktion
Abbildung 5-7
Transport und Aufstellen
21
