Gerätebeschreibung - Schnellübersicht
Gerätesteuerung - Bedienelemente
4.3

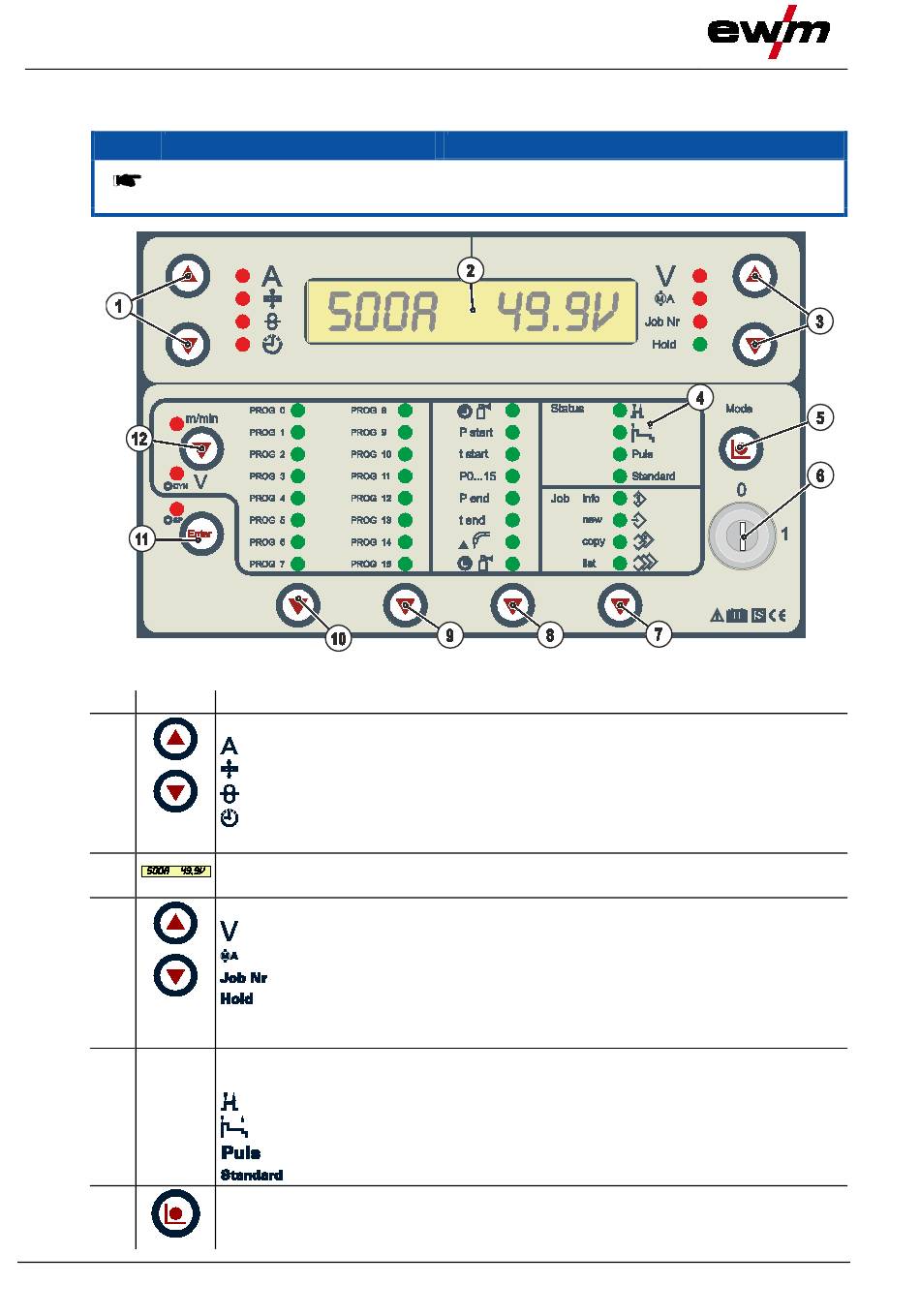

Gerätesteuerung - Bedienelemente
Die Gerätesteuerung kann sowohl in einer externen, kabelgebundenen Fernsteuerung,
als auch in der Stromquelle verbaut sein!
Pos. Symbol
1
2
3
4
5
22
Beschreibung
0
Drucktaste, Umschaltung Digitalanzeige, links
Schweißstrom (Soll-, Ist- und Holdwerte)
Materialdicke (Sollwert)
Drahtgeschwindigkeit (Soll-, Ist-, und Holdwerte)
Betriebsstundenzähler
Anwahl weiterer Schweißparameter in tieferen Programmierebenen
Anzeige, 16-stellig
Darstellung der Schweißparameter und Werte
Drucktaste, Umschaltung Digitalanzeige, rechts
Schweißspannung (Soll- / Istwerte)
Motorstrom (Istwert)
JOB-Nummer
Nach jedem beendeten Schweißvorgang werden die zuletzt geschweißten
Werte der Parameter im Hauptprogramm am Display angezeigt,
Signalleuchte leuchtet.
Status
Anzeige der aktuellen durch die Roboter-Steuerung vorgegebenen Parameter.
2-Takt
2-Takt-Spezial
Pulsschweißen
Standardschweißen
Drucktaste, Modus
Anwahl weiterer Programmebenen
(Modus Program-Steps, Modus Hauptprogram A, JOB-Manager, JOB-Info)
HINWEIS
Abbildung 4-3
099-005376-EW500
18.07.2014
