4.4.4.
Anschluss Kabelfernbedienung
1. Schalten Sie den DIP-Schalter SW2-2 auf der Zusatzplatine SC-BIKN-E auf ON (Ein).
VORSICHT
2. Verbinden Sie die Zusatzplatine ungepolt mit der Fernbedienung.
•
Kabelempfehlung: 2 x 0,75 mm² LiYCY, geschmiert (bis 300 m)
•
Die Gesamtlänge des Verbindungskabels darf 600 m nicht überschreiten.
•
Zur Vermeidung von Fehlfunktionen dürfen keine Kabel verwendet werden, die mehr als 2 Adern
haben.
•
Das Verbindungskabel darf keinen Kontakt zur Erde/Masse haben. (Rahmen oder Metallteile von
Gebäuden.
3. Befestigen Sie das Verbindungskabel mit Kabelbindern.

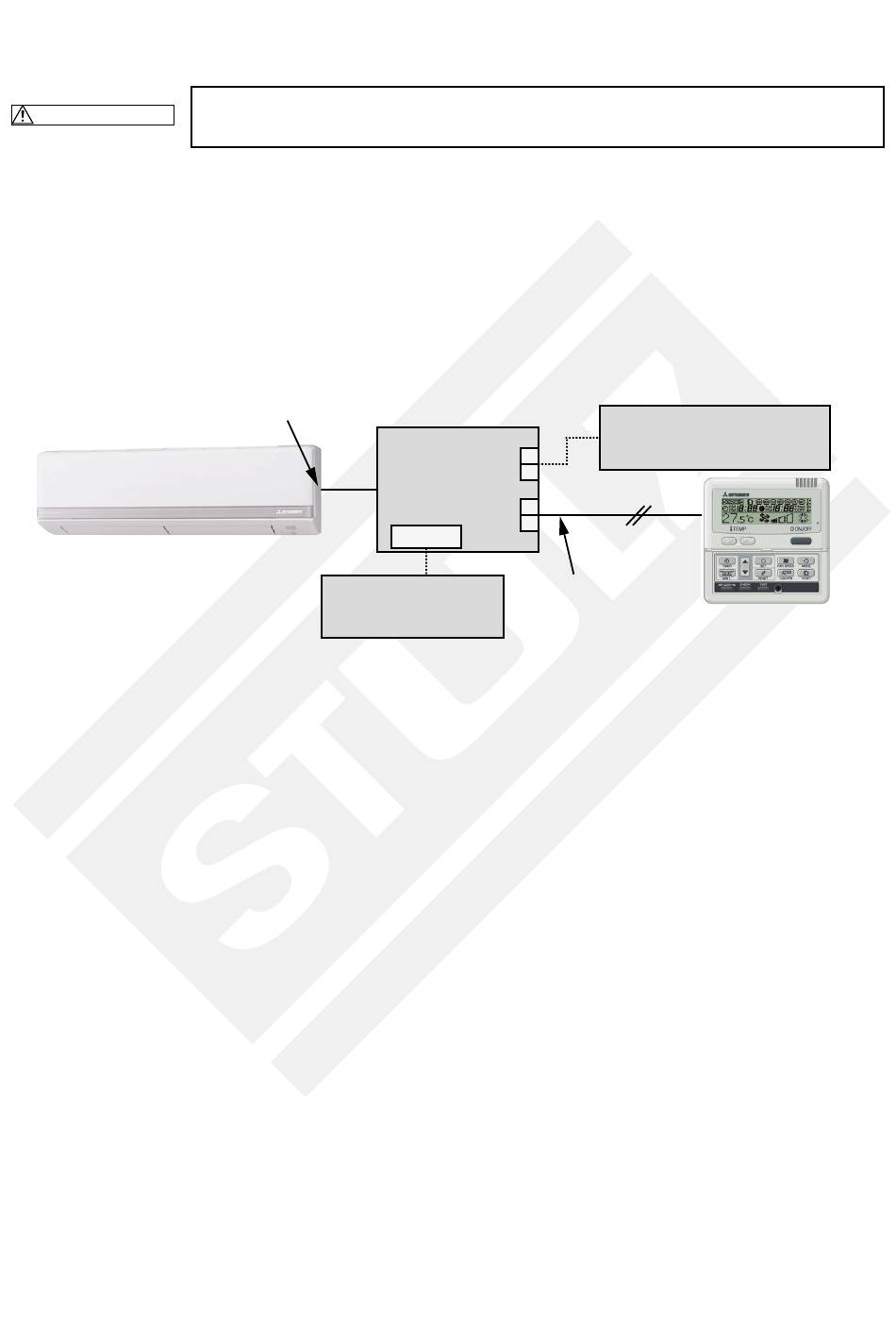

Innengerät
(Wandgerät SRK)
© STULZ GmbH, Hamburg
Sie können auch nach Anschluss der Kabelfernbedienung weiterhin die Infrarotfernbedie-
nung benutzen. Es stehen aber wahrscheinlich nicht alle Funktionen zur Verfügung und
die Display-Anzeige stimmt eventuell nicht mit dem tatsächlichen Gerätestatus überein.
Kontakt CnS auf
Innengeräteplatine
optionale externe
Steuerungsmöglichkeit
x
(optional)
y
SC-BIKN-E
x
y
Cnt
bauseitiges
Verbindungslabel,
geschirmt,
2 x 0,75 mm² (LiYCY)
(optional)
Superlink-Adapter
SC-ADNA-E
Kabelfernbedienung
(optional)
143
