Einstellen Der Zusatzplatine Sc-Bikn-E Auf Master/Slave - S-Klima FDS Serie Technisches Handbuch

Innengerät SRK
1. Die Slave-Innengeräte mit den Dipp-Schaltern SW3-1 und SW3-2 auf der Zusatzplatine SC-BIKN-E
auf "Slave 1" bis "Slave 3" einstellen.
2. Nach dem Einschalten der Spannungsversorgung eines Innengeräts kann seine Adresse auf dem
Display durch Drücken der Taste "AIR CON NO." auf der Fernbedienung angezeigt werden. Die Tasten
▲ oder ▼ drücken, um sicherzustellen, dass die Nummern aller angeschlossenen Innengeräte
angezeigt werden.

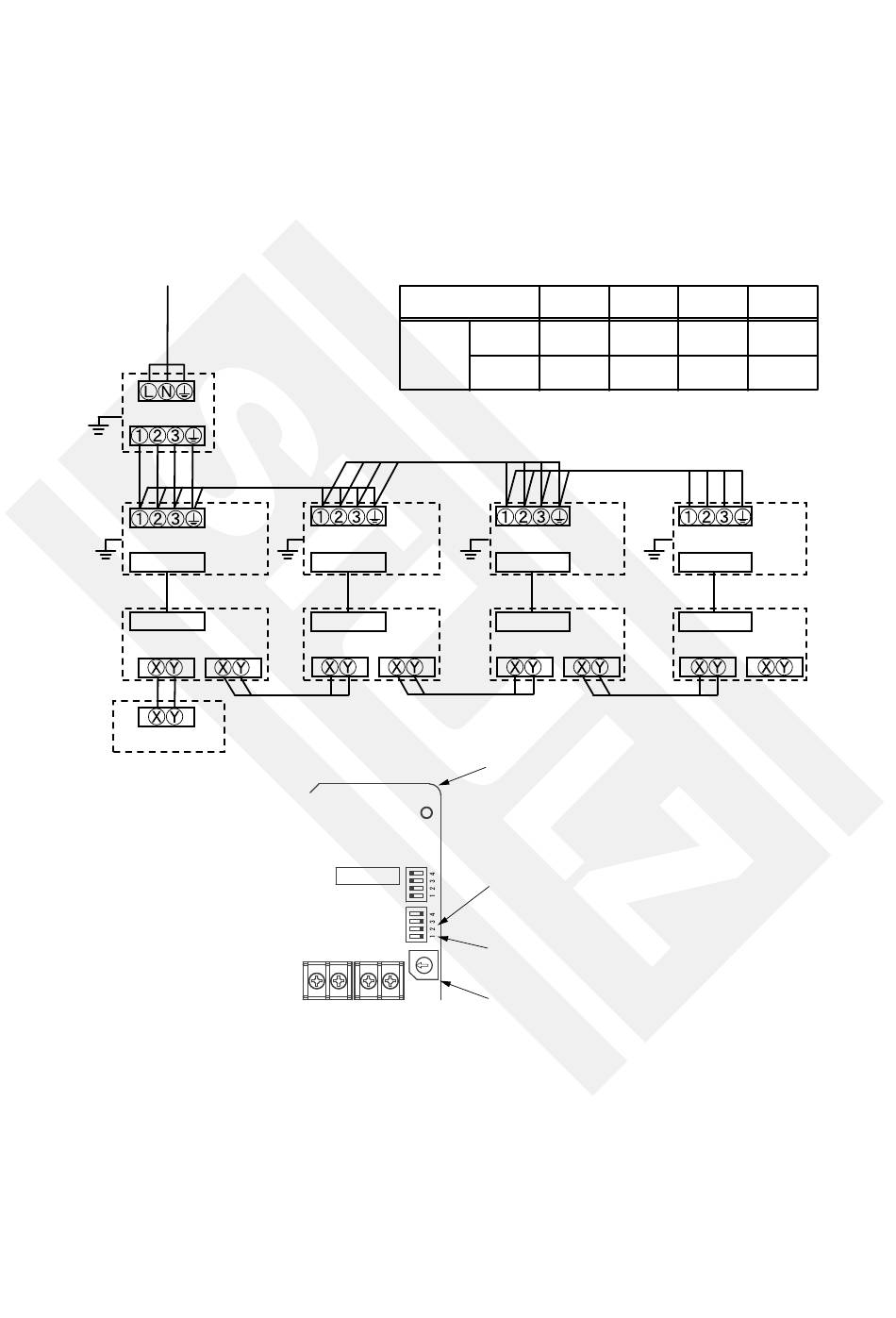

Einstellen der Zusatzplatine SC-BIKN-E auf Master/Slave

Spannungsversorgung
Außengerät
Erde
Master-Innengerät
CNS
Erde
Verbindungskabel
Master-Zusatzplatine
Fernbedienung
Hinweis:
Die Rohrleitungsdimensionierung finden Sie auf den Seiten 249-251.
136
Slave-Innengerät 1
CNS
Erde
Slave-Zusatzplatine 1
Fernbedienungsleitung
(Werksseitige Voreinstellung: Master)
Zusatzplatine SC-BIKN-E Master
Schalt-
SW3-1 AUS
platinen-
Schalter SW3-2 AUS
Slave-Innengerät 2
CNS
Erde
Slave-Zusatzplatine 2
Schaltplatine SC-BIKN-E
Dip-Schalter
(SW3-2)
Dip-Schalter
(SW3-1)
Drehschalter
(SW1)
Slave 1 Slave 2 Slave 3
AUS EIN EIN
EIN AUS EIN
Slave-Innengerät 3
CNS
Erde
Slave-Zusatzplatine 3
