Installation
[Aufhängen]
5.16.3. Horizontales Ausrichten
Hängen Sie das Gerät auf.
Das Innengerät unbedingt horizontal installieren.
• Mit einer Wasserwaage oder einem mit Wasser gefüllten transparenten Schlauch kontrollieren, ob das Innenge-
M10 Mutter
rät horizontal ausgerichtet ist.
• Die Höhendifferenz muss an beiden Seiten des Innengeräts innerhalb von 5 mm liegen.
Die vier oberen Muttern festziehen und das Gerät nach Höheneinstellung und waagerechter Ausrichtung befesti-
gen.

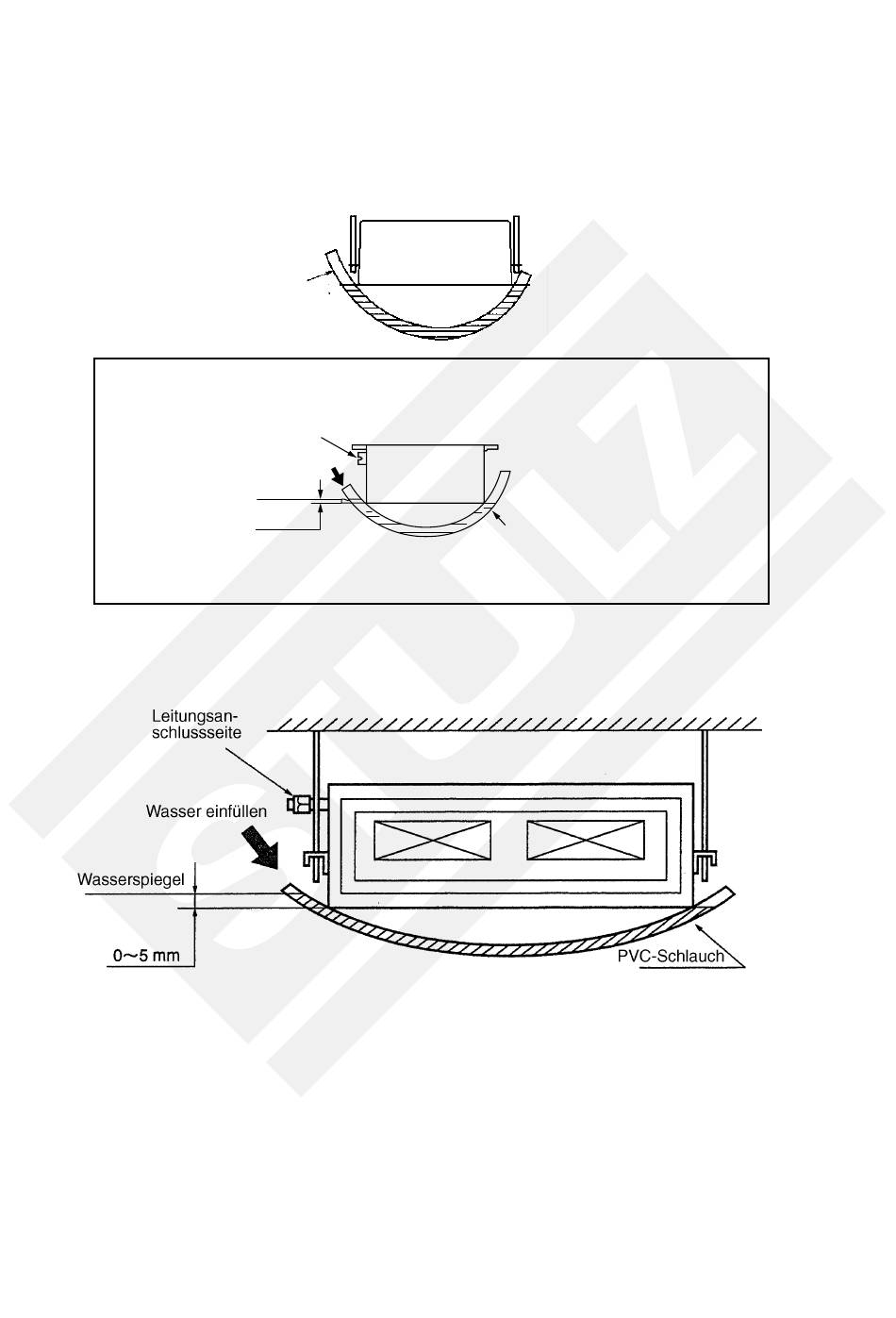

Horizontales Ausrichten
○ Verwenden Sie zum Ausrichten eine Wasserwaage oder gehen Sie wie folgt vor:
● Richten Sie die Unterseite des Geräts anhand des Wasserspiegels aus,
wie unten beschrieben:
○ Ein nicht ausgerichtetes Gerät kann zu Fehlfunktionen oder Versagen des Schwimmerschalters fü
.
Die Leitungsanschlussseite etwas tiefer installieren als die andere Seite.
Wenn das Gerät nic ht waa gerecht installier t ist, besteht die Gefahr , dass Funktionsstörungen am
Schwimmer schalter auftreten können.
Achtung: Ein nicht ausgerichtetes Gerät kann zu Fehlfunktionen oder Versagen des Schwimmerschalters führen!
• Die Leitungsanschlussseite etwas tiefer installieren als die andere Seite.
© STULZ GmbH, Hamburg
Aufhängungsbolzen
Unterlegscheibe
M10
Gerät
Federring M10
Schlauch
Rohrseite
Wasser einfüllen
Wasser-
spiegel
0~5mm
Lassen Sie die Rohrseite leicht geneigt.
Die Langlöcher ermöglichen ein
exaktes Ausrichten des Geräts.
Innengerät
Vinyl-Schlauch
.
243
