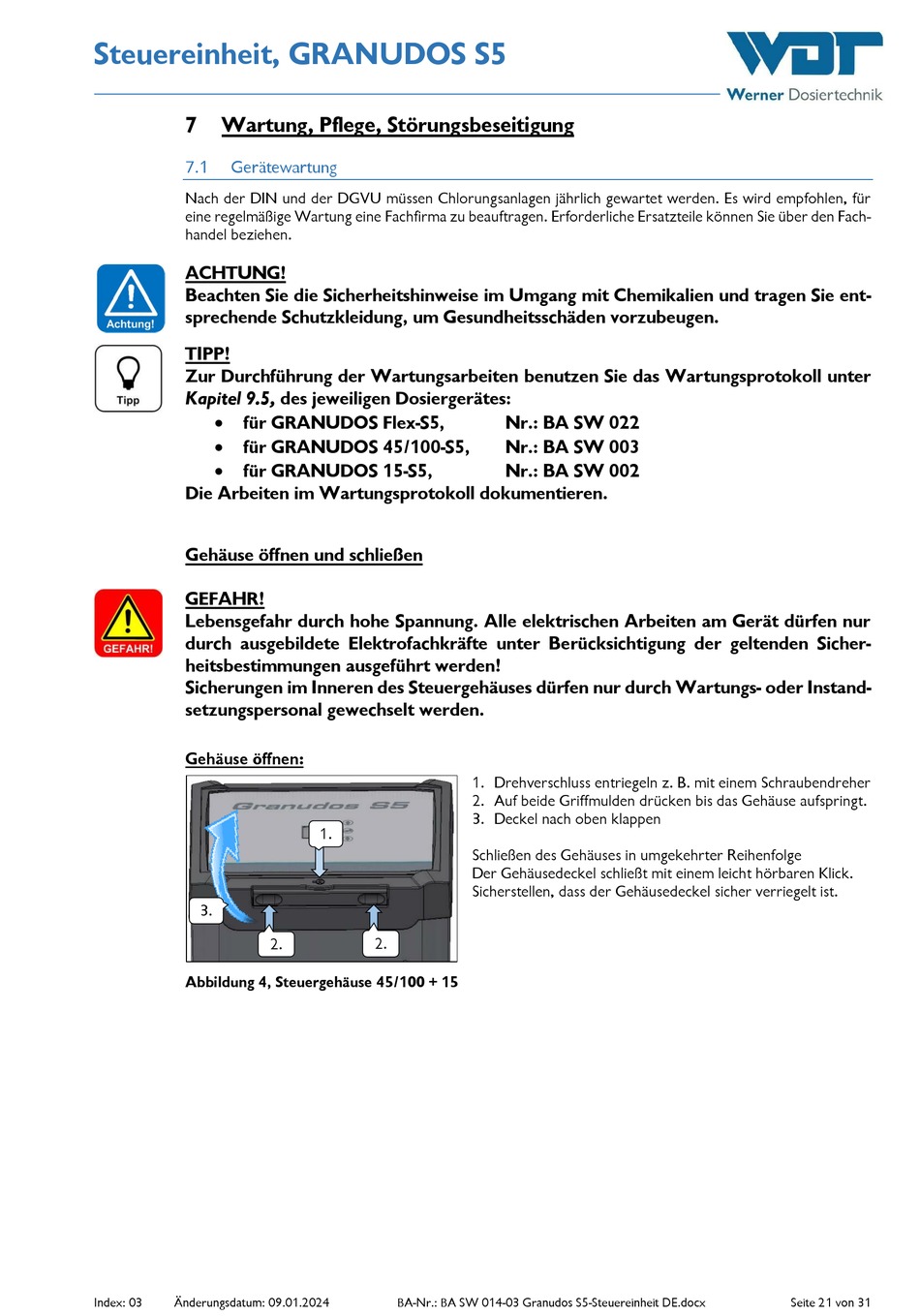

Steuereinheit, GRANUDOS S5
7
Wartung, Pflege, Störungsbeseitigung
7.1
Gerätewartung
Nach der DIN und der DGVU müssen Chlorungsanlagen jährlich gewartet werden. Es wird empfohlen, für
eine regelmäßige Wartung eine Fachfirma zu beauftragen. Erforderliche Ersatzteile können Sie über den Fach-
handel beziehen.
ACHTUNG!
Beachten Sie die Sicherheitshinweise im Umgang mit Chemikalien und tragen Sie ent-
sprechende Schutzkleidung, um Gesundheitsschäden vorzubeugen.
TIPP!
Zur Durchführung der Wartungsarbeiten benutzen Sie das Wartungsprotokoll unter
Kapitel 9.5, des jeweiligen Dosiergerätes:
für GRANUDOS Flex-S5,
für GRANUDOS 45/100-S5,
für GRANUDOS 15-S5,
Die Arbeiten im Wartungsprotokoll dokumentieren.
Gehäuse öffnen und schließen
GEFAHR!
Lebensgefahr durch hohe Spannung. Alle elektrischen Arbeiten am Gerät dürfen nur
durch ausgebildete Elektrofachkräfte unter Berücksichtigung der geltenden Sicher-
heitsbestimmungen ausgeführt werden!
Sicherungen im Inneren des Steuergehäuses dürfen nur durch Wartungs- oder Instand-
setzungspersonal gewechselt werden.
Gehäuse öffnen:
3.
Abbildung 4, Steuergehäuse 45/100 + 15
Index: 03
Änderungsdatum: 09.01.2024
1.
2.
2.
BA-Nr.: BA SW 014-03 Granudos S5-Steuereinheit DE.docx
Nr.: BA SW 022
Nr.: BA SW 003
Nr.: BA SW 002
1. Drehverschluss entriegeln z. B. mit einem Schraubendreher
2. Auf beide Griffmulden drücken bis das Gehäuse aufspringt.
3. Deckel nach oben klappen
Schließen des Gehäuses in umgekehrter Reihenfolge
Der Gehäusedeckel schließt mit einem leicht hörbaren Klick.
Sicherstellen, dass der Gehäusedeckel sicher verriegelt ist.
Seite 21 von 31
