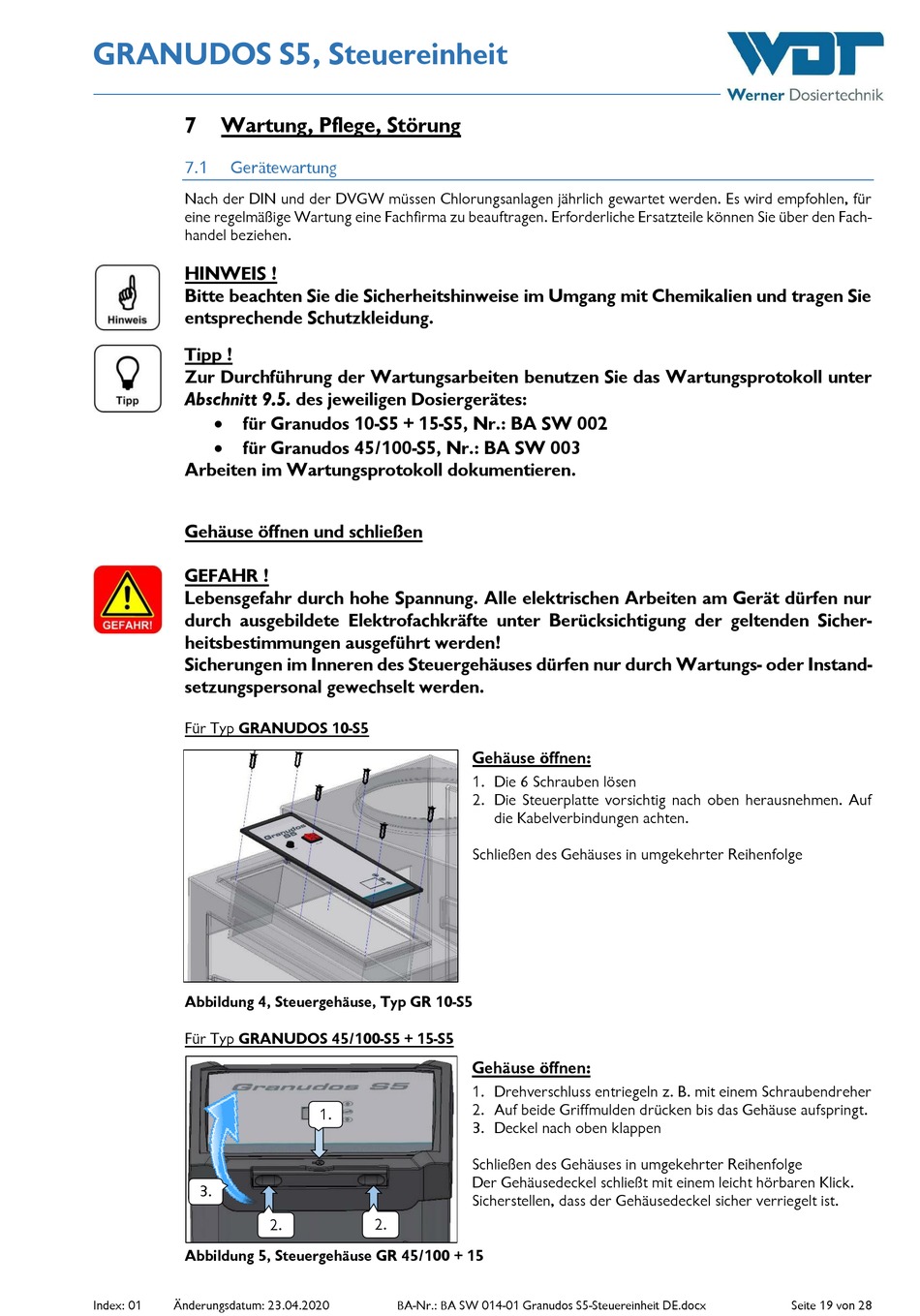

GRANUDOS S5, Steuereinheit
7
Wartung, Pflege, Störung
7.1
Gerätewartung
Nach der DIN und der DVGW müssen Chlorungsanlagen jährlich gewartet werden. Es wird empfohlen, für
eine regelmäßige Wartung eine Fachfirma zu beauftragen. Erforderliche Ersatzteile können Sie über den Fach-
handel beziehen.
HINWEIS !
Bitte beachten Sie die Sicherheitshinweise im Umgang mit Chemikalien und tragen Sie
entsprechende Schutzkleidung.
Tipp !
Zur Durchführung der Wartungsarbeiten benutzen Sie das Wartungsprotokoll unter
Abschnitt 9.5. des jeweiligen Dosiergerätes:
für Granudos 10-S5 + 15-S5, Nr.: BA SW 002
für Granudos 45/100-S5, Nr.: BA SW 003
Arbeiten im Wartungsprotokoll dokumentieren.
Gehäuse öffnen und schließen
GEFAHR !
Lebensgefahr durch hohe Spannung. Alle elektrischen Arbeiten am Gerät dürfen nur
durch ausgebildete Elektrofachkräfte unter Berücksichtigung der geltenden Sicher-
heitsbestimmungen ausgeführt werden!
Sicherungen im Inneren des Steuergehäuses dürfen nur durch Wartungs- oder Instand-
setzungspersonal gewechselt werden.
Für Typ GRANUDOS 10-S5
Abbildung 4, Steuergehäuse, Typ GR 10-S5
Für Typ GRANUDOS 45/100-S5 + 15-S5
3.
Abbildung 5, Steuergehäuse GR 45/100 + 15
Index: 01
Änderungsdatum: 23.04.2020
1.
2.
2.
BA-Nr.: BA SW 014-01 Granudos S5-Steuereinheit DE.docx
Gehäuse öffnen:
1. Die 6 Schrauben lösen
2. Die Steuerplatte vorsichtig nach oben herausnehmen. Auf
die Kabelverbindungen achten.
Schließen des Gehäuses in umgekehrter Reihenfolge
Gehäuse öffnen:
1. Drehverschluss entriegeln z. B. mit einem Schraubendreher
2. Auf beide Griffmulden drücken bis das Gehäuse aufspringt.
3. Deckel nach oben klappen
Schließen des Gehäuses in umgekehrter Reihenfolge
Der Gehäusedeckel schließt mit einem leicht hörbaren Klick.
Sicherstellen, dass der Gehäusedeckel sicher verriegelt ist.
Seite 19 von 28
