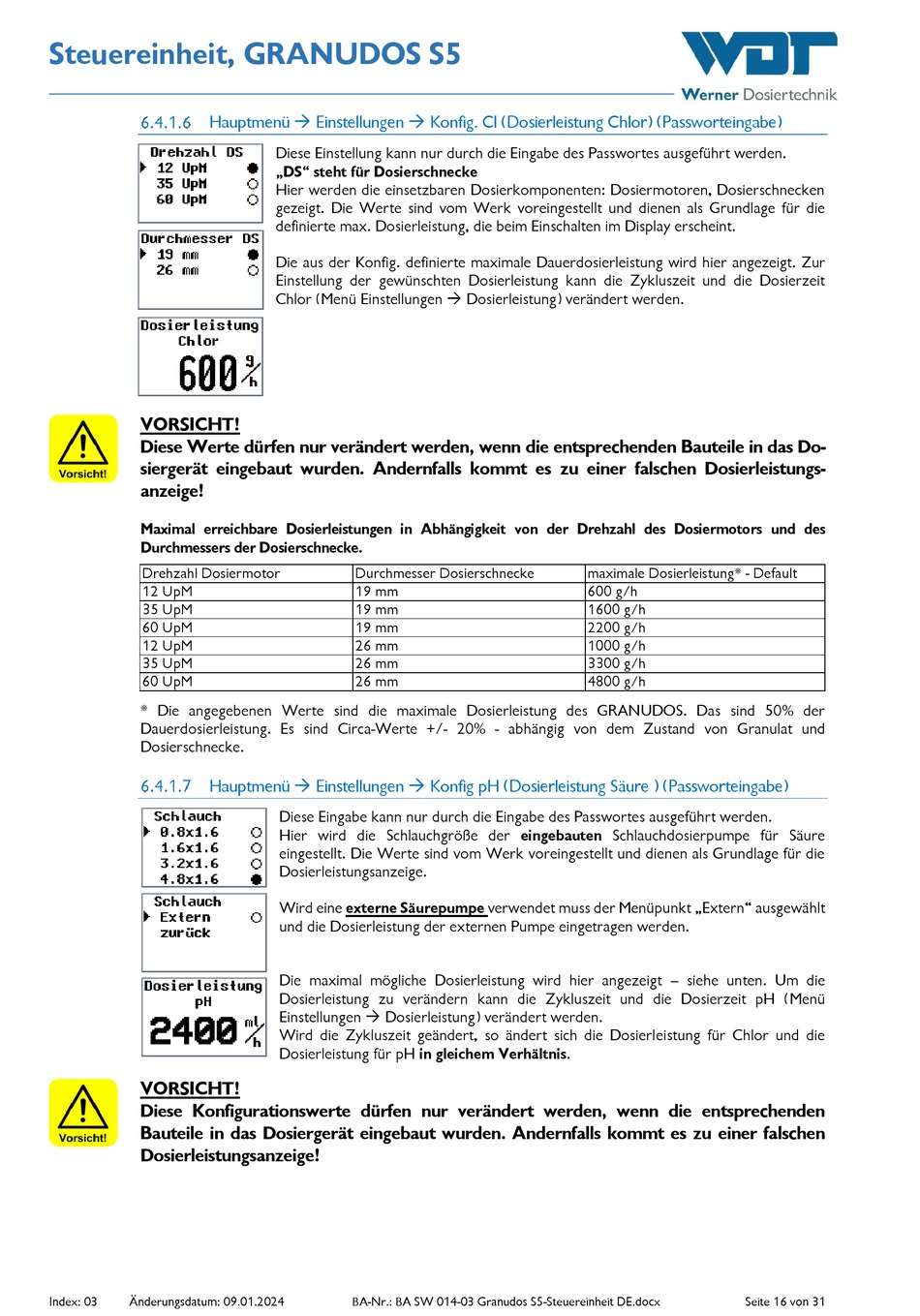

Steuereinheit, GRANUDOS S5
Hauptmenü Einstellungen Konfig. Cl (Dosierleistung Chlor) (Passworteingabe)
VORSICHT!
Diese Werte dürfen nur verändert werden, wenn die entsprechenden Bauteile in das Do-
siergerät eingebaut wurden. Andernfalls kommt es zu einer falschen Dosierleistungs-
anzeige!
Maximal erreichbare Dosierleistungen in Abhängigkeit von der Drehzahl des Dosiermotors und des
Durchmessers der Dosierschnecke.
Drehzahl Dosiermotor
12 UpM
35 UpM
60 UpM
12 UpM
35 UpM
60 UpM
* Die angegebenen Werte sind die maximale Dosierleistung des GRANUDOS. Das sind 50% der
Dauerdosierleistung. Es sind Circa-Werte +/- 20% - abhängig von dem Zustand von Granulat und
Dosierschnecke.
Hauptmenü Einstellungen Konfig pH (Dosierleistung Säure ) (Passworteingabe)
2400
VORSICHT!
Diese Konfigurationswerte dürfen nur verändert werden, wenn die entsprechenden
Bauteile in das Dosiergerät eingebaut wurden. Andernfalls kommt es zu einer falschen
Dosierleistungsanzeige!
Index: 03
Änderungsdatum: 09.01.2024
Diese Einstellung kann nur durch die Eingabe des Passwortes ausgeführt werden.
„DS" steht für Dosierschnecke
Hier werden die einsetzbaren Dosierkomponenten: Dosiermotoren, Dosierschnecken
gezeigt. Die Werte sind vom Werk voreingestellt und dienen als Grundlage für die
definierte max. Dosierleistung, die beim Einschalten im Display erscheint.
Die aus der Konfig. definierte maximale Dauerdosierleistung wird hier angezeigt. Zur
Einstellung der gewünschten Dosierleistung kann die Zykluszeit und die Dosierzeit
Chlor (Menü Einstellungen Dosierleistung) verändert werden.
Durchmesser Dosierschnecke
19 mm
19 mm
19 mm
26 mm
26 mm
26 mm
Diese Eingabe kann nur durch die Eingabe des Passwortes ausgeführt werden.
Hier wird die Schlauchgröße der eingebauten Schlauchdosierpumpe für Säure
eingestellt. Die Werte sind vom Werk voreingestellt und dienen als Grundlage für die
Dosierleistungsanzeige.
Wird eine externe Säurepumpe verwendet muss der Menüpunkt „Extern" ausgewählt
und die Dosierleistung der externen Pumpe eingetragen werden.
Die maximal mögliche Dosierleistung wird hier angezeigt – siehe unten. Um die
Dosierleistung zu verändern kann die Zykluszeit und die Dosierzeit pH (Menü
Einstellungen Dosierleistung) verändert werden.
Wird die Zykluszeit geändert, so ändert sich die Dosierleistung für Chlor und die
Dosierleistung für pH in gleichem Verhältnis.
BA-Nr.: BA SW 014-03 Granudos S5-Steuereinheit DE.docx
maximale Dosierleistung* - Default
600 g/h
1600 g/h
2200 g/h
1000 g/h
3300 g/h
4800 g/h
Seite 16 von 31
