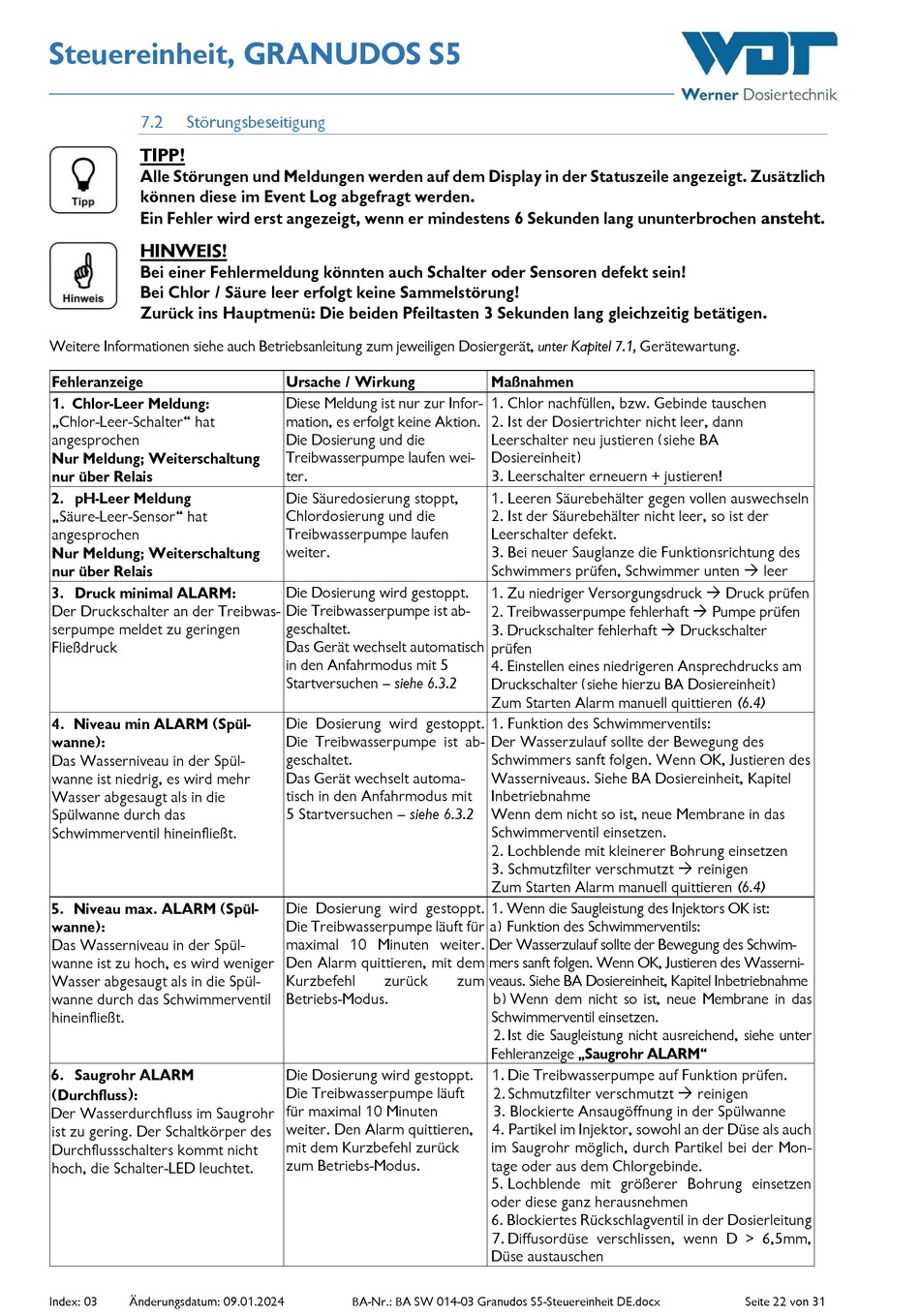

Steuereinheit, GRANUDOS S5
7.2
Störungsbeseitigung
TIPP!
Alle Störungen und Meldungen werden auf dem Display in der Statuszeile angezeigt. Zusätzlich
können diese im Event Log abgefragt werden.
Ein Fehler wird erst angezeigt, wenn er mindestens 6 Sekunden lang ununterbrochen
HINWEIS!
Bei einer Fehlermeldung könnten auch Schalter oder Sensoren defekt sein!
Bei Chlor / Säure leer erfolgt keine Sammelstörung!
Zurück ins Hauptmenü: Die beiden Pfeiltasten 3 Sekunden lang gleichzeitig betätigen.
Weitere Informationen siehe auch Betriebsanleitung zum jeweiligen Dosiergerät, unter Kapitel 7.1, Gerätewartung.
Fehleranzeige
1. Chlor-Leer Meldung:
„Chlor-Leer-Schalter" hat
angesprochen
Nur Meldung; Weiterschaltung
nur über Relais
2. pH-Leer Meldung
„Säure-Leer-Sensor" hat
angesprochen
Nur Meldung; Weiterschaltung
nur über Relais
3. Druck minimal ALARM:
Der Druckschalter an der Treibwas-
serpumpe meldet zu geringen
Fließdruck
4. Niveau min ALARM (Spül-
wanne):
Das Wasserniveau in der Spül-
wanne ist niedrig, es wird mehr
Wasser abgesaugt als in die
Spülwanne durch das
Schwimmerventil hineinfließt.
5. Niveau max. ALARM (Spül-
wanne):
Das Wasserniveau in der Spül-
wanne ist zu hoch, es wird weniger
Wasser abgesaugt als in die Spül-
wanne durch das Schwimmerventil
hineinfließt.
6. Saugrohr ALARM
)
(Durchfluss
:
Der Wasserdurchfluss im Saugrohr
ist zu gering. Der Schaltkörper des
Durchflussschalters kommt nicht
hoch, die Schalter-LED leuchtet.
Index: 03
Änderungsdatum: 09.01.2024
Ursache / Wirkung
Diese Meldung ist nur zur Infor-
mation, es erfolgt keine Aktion.
Die Dosierung und die
Treibwasserpumpe laufen wei-
ter.
Die Säuredosierung stoppt,
Chlordosierung und die
Treibwasserpumpe laufen
weiter.
Die Dosierung wird gestoppt.
Die Treibwasserpumpe ist ab-
geschaltet.
Das Gerät wechselt automatisch
in den Anfahrmodus mit 5
Startversuchen – siehe 6.3.2
Die Dosierung wird gestoppt.
Die Treibwasserpumpe ist ab-
geschaltet.
Das Gerät wechselt automa-
tisch in den Anfahrmodus mit
5 Startversuchen – siehe 6.3.2
Die Dosierung wird gestoppt.
Die Treibwasserpumpe läuft für
maximal 10 Minuten weiter.
Den Alarm quittieren, mit dem
Kurzbefehl
zurück
zum
Betriebs-Modus.
Die Dosierung wird gestoppt.
Die Treibwasserpumpe läuft
für maximal 10 Minuten
weiter. Den Alarm quittieren,
mit dem Kurzbefehl zurück
zum Betriebs-Modus.
BA-Nr.: BA SW 014-03 Granudos S5-Steuereinheit DE.docx
Maßnahmen
1. Chlor nachfüllen, bzw. Gebinde tauschen
2. Ist der Dosiertrichter nicht leer, dann
Leerschalter neu justieren (siehe BA
Dosiereinheit)
3. Leerschalter erneuern + justieren!
1. Leeren Säurebehälter gegen vollen auswechseln
2. Ist der Säurebehälter nicht leer, so ist der
Leerschalter defekt.
3. Bei neuer Sauglanze die Funktionsrichtung des
Schwimmers prüfen, Schwimmer unten leer
1. Zu niedriger Versorgungsdruck Druck prüfen
2. Treibwasserpumpe fehlerhaft Pumpe prüfen
3. Druckschalter fehlerhaft Druckschalter
prüfen
4. Einstellen eines niedrigeren Ansprechdrucks am
Druckschalter (siehe hierzu BA Dosiereinheit)
Zum Starten Alarm manuell quittieren (6.4)
1. Funktion des Schwimmerventils:
a) Der Wasserzulauf sollte der Bewegung des
Schwimmers sanft folgen. Wenn OK, Justieren des
Wasserniveaus. Siehe BA Dosiereinheit, Kapitel
Inbetriebnahme
b) Wenn dem nicht so ist, neue Membrane in das
Schwimmerventil einsetzen.
2. Lochblende mit kleinerer Bohrung einsetzen
3. Schmutzfilter verschmutzt reinigen
Zum Starten Alarm manuell quittieren (6.4)
1. Wenn die Saugleistung des Injektors OK ist:
a) Funktion des Schwimmerventils:
Der Wasserzulauf sollte der Bewegung des Schwim-
mers sanft folgen. Wenn OK, Justieren des Wasserni-
veaus. Siehe BA Dosiereinheit, Kapitel Inbetriebnahme
b) Wenn dem nicht so ist, neue Membrane in das
Schwimmerventil einsetzen.
2. Ist die Saugleistung nicht ausreichend, siehe unter
Fehleranzeige „Saugrohr ALARM"
1. Die Treibwasserpumpe auf Funktion prüfen.
2. Schmutzfilter verschmutzt reinigen
3. Blockierte Ansaugöffnung in der Spülwanne
4. Partikel im Injektor, sowohl an der Düse als auch
im Saugrohr möglich, durch Partikel bei der Mon-
tage oder aus dem Chlorgebinde.
5. Lochblende mit größerer Bohrung einsetzen
oder diese ganz herausnehmen
6. Blockiertes Rückschlagventil in der Dosierleitung
7. Diffusordüse verschlissen, wenn D > 6,5mm,
Düse austauschen
ansteht.
Seite 22 von 31
