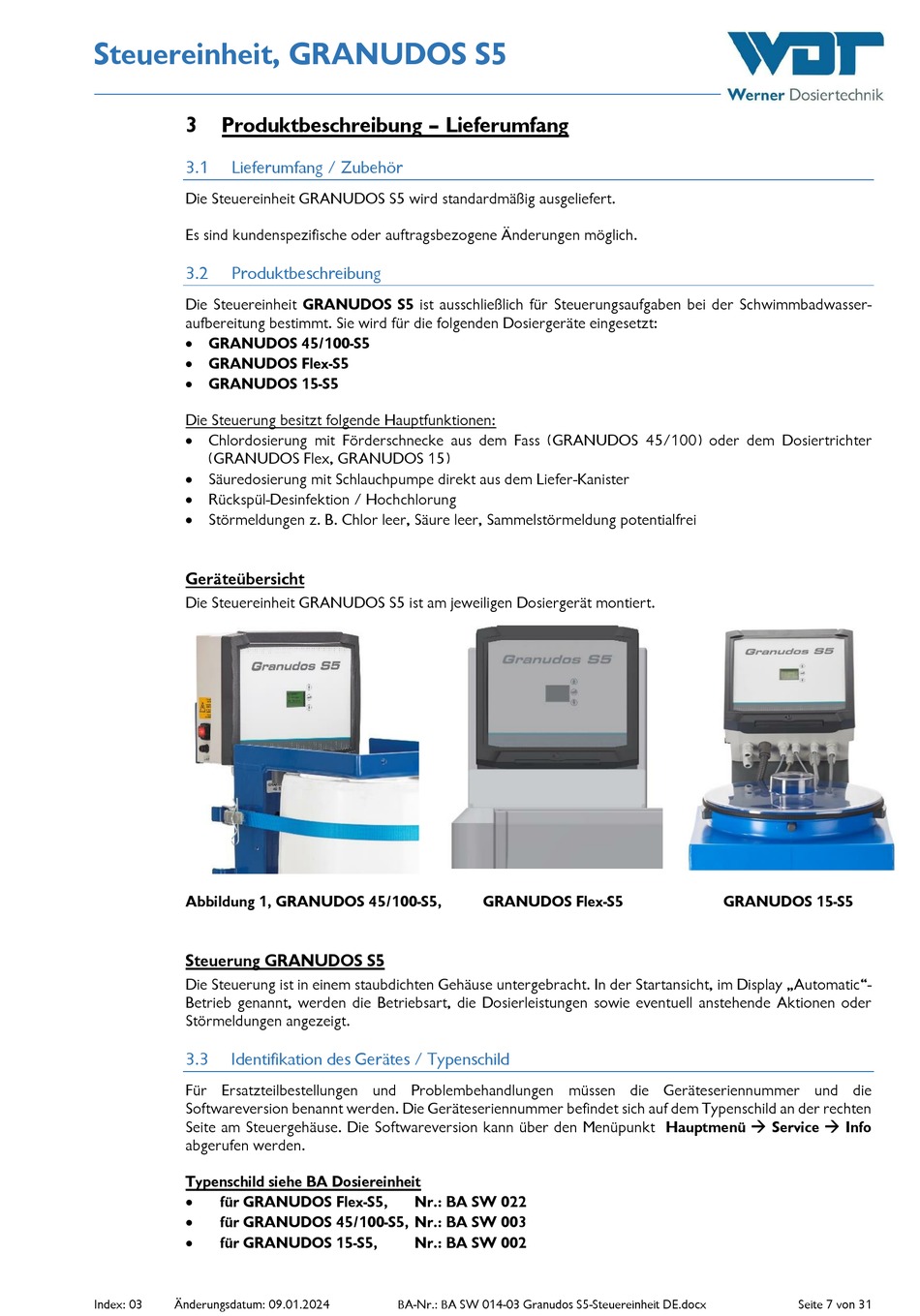

Steuereinheit, GRANUDOS S5
3
Produktbeschreibung – Lieferumfang
3.1
Lieferumfang / Zubehör
Die Steuereinheit GRANUDOS S5 wird standardmäßig ausgeliefert.
Es sind kundenspezifische oder auftragsbezogene Änderungen möglich.
3.2
Produktbeschreibung
Die Steuereinheit GRANUDOS S5 ist ausschließlich für Steuerungsaufgaben bei der Schwimmbadwasser-
aufbereitung bestimmt. Sie wird für die folgenden Dosiergeräte eingesetzt:
GRANUDOS 45/100-S5
GRANUDOS Flex-S5
GRANUDOS 15-S5
Die Steuerung besitzt folgende Hauptfunktionen:
Chlordosierung mit Förderschnecke aus dem Fass (GRANUDOS 45/100) oder dem Dosiertrichter
(GRANUDOS Flex, GRANUDOS 15)
Säuredosierung mit Schlauchpumpe direkt aus dem Liefer-Kanister
Rückspül-Desinfektion / Hochchlorung
Störmeldungen z. B. Chlor leer, Säure leer, Sammelstörmeldung potentialfrei
Geräteübersicht
Die Steuereinheit GRANUDOS S5 ist am jeweiligen Dosiergerät montiert.
Abbildung 1, GRANUDOS 45/100-S5,
Steuerung GRANUDOS S5
Die Steuerung ist in einem staubdichten Gehäuse untergebracht. In der Startansicht, im Display „Automatic"-
Betrieb genannt, werden die Betriebsart, die Dosierleistungen sowie eventuell anstehende Aktionen oder
Störmeldungen angezeigt.
3.3
Identifikation des Gerätes / Typenschild
Für Ersatzteilbestellungen und Problembehandlungen müssen die Geräteseriennummer und die
Softwareversion benannt werden. Die Geräteseriennummer befindet sich auf dem Typenschild an der rechten
Seite am Steuergehäuse. Die Softwareversion kann über den Menüpunkt Hauptmenü Service Info
abgerufen werden.
Typenschild siehe BA Dosiereinheit
für GRANUDOS Flex-S5,
für GRANUDOS 45/100-S5, Nr.: BA SW 003
für GRANUDOS 15-S5,
Index: 03
Änderungsdatum: 09.01.2024
GRANUDOS Flex-S5
Nr.: BA SW 022
Nr.: BA SW 002
BA-Nr.: BA SW 014-03 Granudos S5-Steuereinheit DE.docx
GRANUDOS 15-S5
Seite 7 von 31
