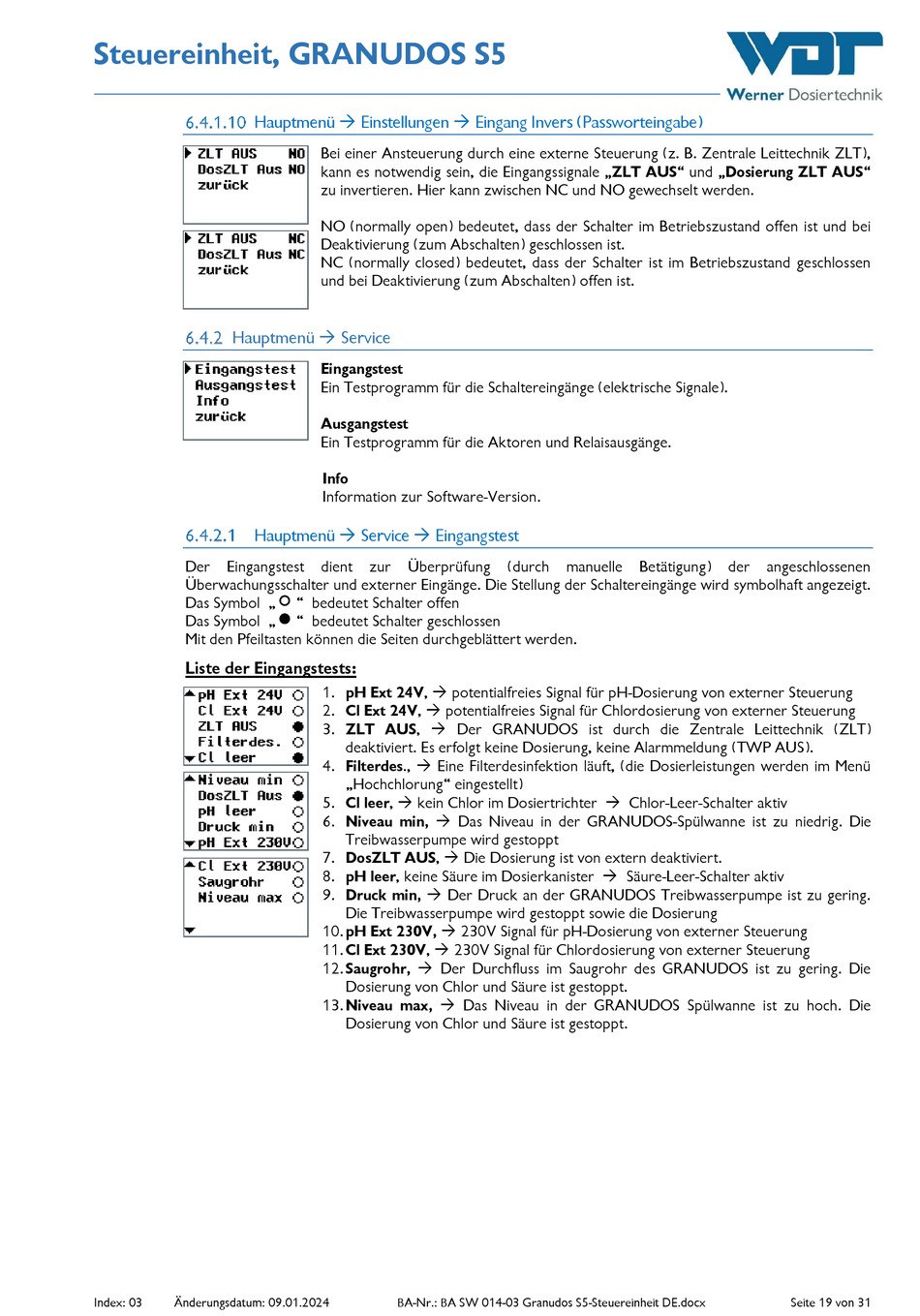

Steuereinheit, GRANUDOS S5
Hauptmenü Einstellungen Eingang Invers (Passworteingabe)
Hauptmenü Service
Hauptmenü Service Eingangstest
Der
Eingangstest dient zur
Überwachungsschalter und externer Eingänge. Die Stellung der Schaltereingänge wird symbolhaft angezeigt.
Das Symbol „
Das Symbol „
Mit den Pfeiltasten können die Seiten durchgeblättert werden.
Liste der Eingangstests:
Index: 03
Änderungsdatum: 09.01.2024
Bei einer Ansteuerung durch eine externe Steuerung (z. B. Zentrale Leittechnik ZLT),
kann es notwendig sein, die Eingangssignale „ZLT AUS" und „Dosierung ZLT AUS"
zu invertieren. Hier kann zwischen NC und NO gewechselt werden.
NO (normally open) bedeutet, dass der Schalter im Betriebszustand offen ist und bei
Deaktivierung (zum Abschalten) geschlossen ist.
NC (normally closed) bedeutet, dass der Schalter ist im Betriebszustand geschlossen
und bei Deaktivierung (zum Abschalten) offen ist.
Eingangstest
Ein Testprogramm für die Schaltereingänge (elektrische Signale).
Ausgangstest
Ein Testprogramm für die Aktoren und Relaisausgänge.
Info
Information zur Software-Version.
Überprüfung
" bedeutet Schalter offen
" bedeutet Schalter geschlossen
1. pH Ext 24V, potentialfreies Signal für pH-Dosierung von externer Steuerung
2. Cl Ext 24V, potentialfreies Signal für Chlordosierung von externer Steuerung
3. ZLT AUS, Der GRANUDOS ist durch die Zentrale Leittechnik (ZLT)
deaktiviert. Es erfolgt keine Dosierung, keine Alarmmeldung (TWP AUS).
4. Filterdes., Eine Filterdesinfektion läuft, (die Dosierleistungen werden im Menü
„Hochchlorung" eingestellt)
5. Cl leer, kein Chlor im Dosiertrichter Chlor-Leer-Schalter aktiv
6. Niveau min, Das Niveau in der GRANUDOS-Spülwanne ist zu niedrig. Die
Treibwasserpumpe wird gestoppt
7. DosZLT AUS, Die Dosierung ist von extern deaktiviert.
8. pH leer, keine Säure im Dosierkanister Säure-Leer-Schalter aktiv
9. Druck min, Der Druck an der GRANUDOS Treibwasserpumpe ist zu gering.
Die Treibwasserpumpe wird gestoppt sowie die Dosierung
10. pH Ext 230V, 230V Signal für pH-Dosierung von externer Steuerung
11. Cl Ext 230V, 230V Signal für Chlordosierung von externer Steuerung
12. Saugrohr, Der Durchfluss im Saugrohr des GRANUDOS ist zu gering. Die
Dosierung von Chlor und Säure ist gestoppt.
13. Niveau max, Das Niveau in der GRANUDOS Spülwanne ist zu hoch. Die
Dosierung von Chlor und Säure ist gestoppt.
BA-Nr.: BA SW 014-03 Granudos S5-Steuereinheit DE.docx
(durch manuelle Betätigung)
der
angeschlossenen
