Montage des Regendaches RD (Außenaufstellung, optional)

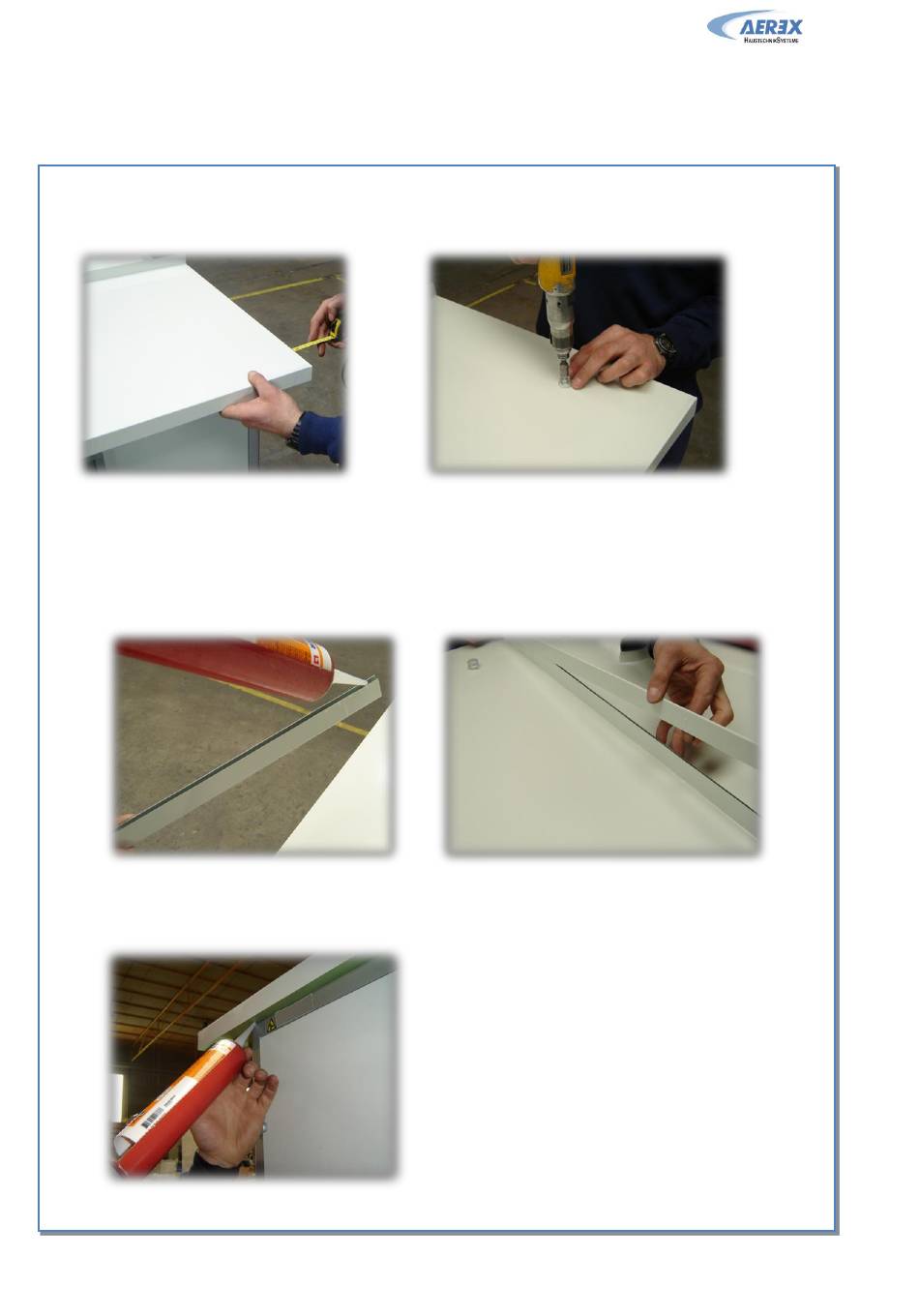

Das Dach wird aus Transportgründen einzeln geliefert. Folgen Sie den nachfolgenden Instruktionen für eine
fachgerechte Montage:
a) Platzieren Sie die Einzelteile des Daches auf der Oberseite der Uni-Box über den Silikondichtungen.
Stellen Sie sicher, dass das Dach symmetrisch angeordnet wird und die Oberseite gleichmäßig bedeckt ist.
(Vorgeschlagener Überstand: +/-50mm an den Seiten, +/-100mm auf den Stirnseiten).
a)
b) Verwenden Sie die beigelegten M8-Schrauben zur Verschraubung von Dach und Uni-Box. Die Schrauben
müssen ins Aluminiumprofil geschraubt und richtig ausgerichtet werden. Markieren Sie die Schraubenposition mit
einem Stift. Setzen Sie die Plastikkappen auf die Schraubenköpfe.
c) Bringen Sie wetterfeste Abdichtmasse in die U-Schienen ein, die zur Verbindung der einzelnen Dachteile
dienen und setzen Sie diese Schienen auf die Dachteile auf (wie in den Bildern c und d gezeigt)
c)
e) Legen Sie umlaufend eine Naht aus wetterfester Abdichtmasse zwischen den Aluminiumprofilen und dem Dach
(siehe Bild e).
