4.2 Messen des Erdungswiderstandes mit der 3-Pol-Methode (R
Zur Bestimmung des Erdwiderstandes wird meistens die 3-Pol-Methode verwendet, bezeichnet
als Potentialdifferenz-Methode oder „technische Methode". Es wird während der Messung der Span-
nungsabfall bei einem bestimmten fließenden Strom durch das Erdungssystem gemessen. Das ohm-
sche Gesetz berechnet anschließend den Widerstand.

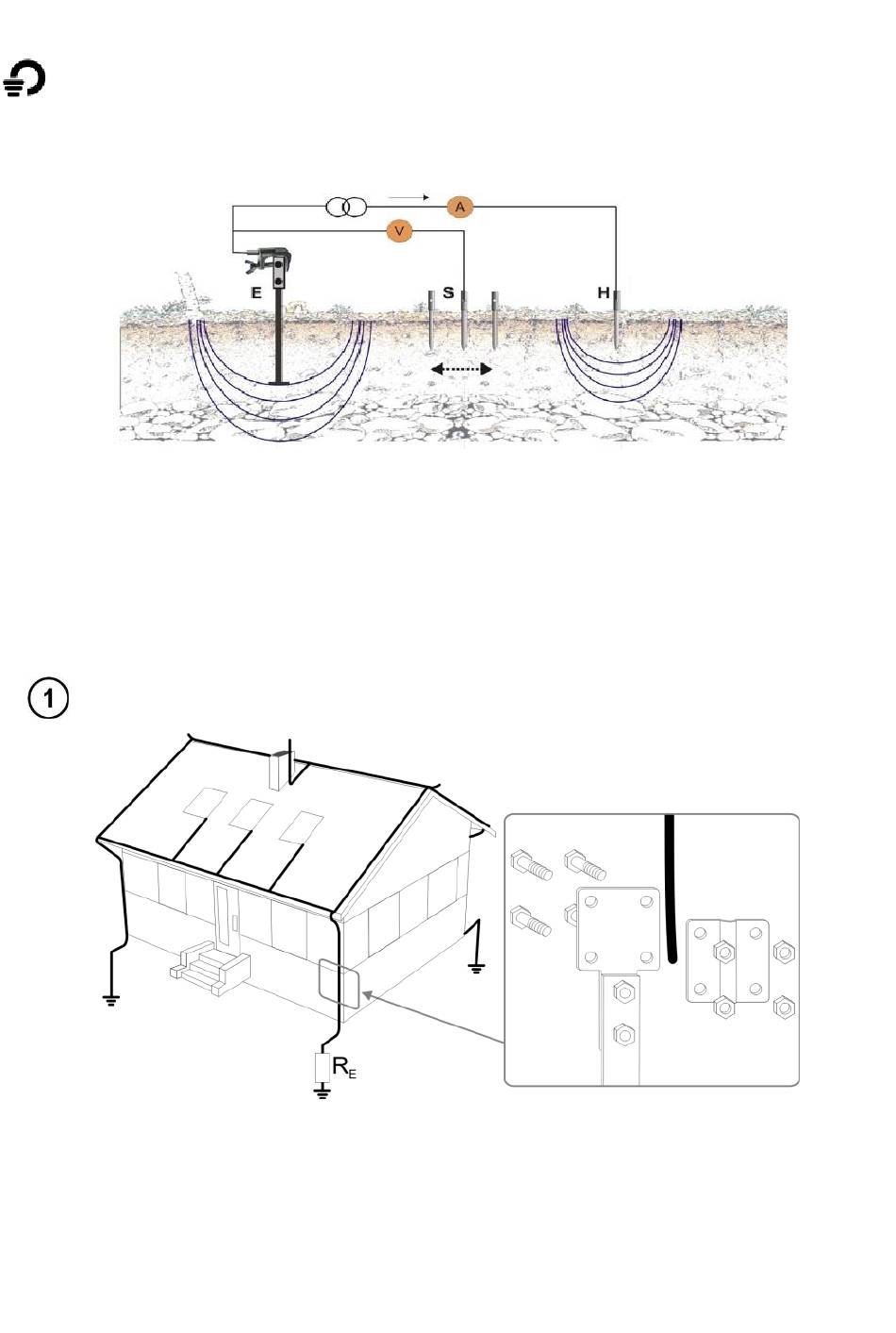

In der Darstellung oben wird die technische Methode dargestellt. Es wird der Widerstand R
sen. Verwenden Sie dazu die zwei zusätzliche Erdspieße:
• Erdspieß H (Stromspieß) um den Erregerstrom wie folgt einzuspeisen: Gemessene Elektrode R
Prüfgerät → Stromspieß H → Erde → Gemessene Erdelektrode.
• Erdspieß S (Spannungsspieß) zum Messen des Spannungsabfalls über den Widerstand der gemes-
senen Erdung als Ergebnis des fließenden Stromes.
Trennen Sie die zu messende Erde von der Installation des Gebäudes.
10
Getestetes Er-
dungssystem
MRU-11 – BEDIENUNGSANLEITUNG
Spannungs-
Stromelektrode
elektrode
3P)
E
gemes-
E
→
E
