• Putz- / Mauerschlitz (3) verfüllen.
ð
Kabel Regler ist verlegt.

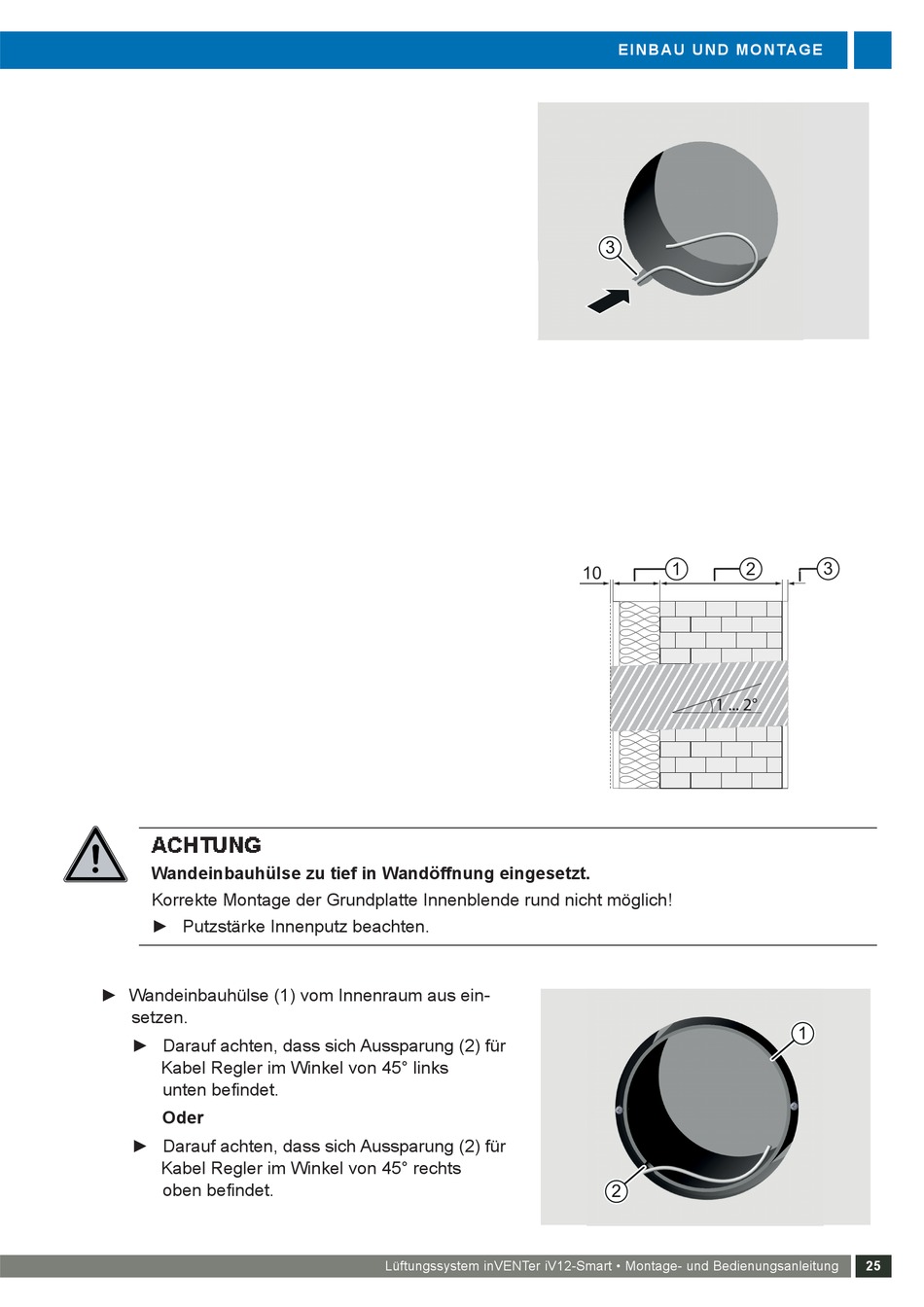

5.6 Wandeinbauhülse montieren
Voraussetzungen
Kabel Regler ist verlegt.
Vorbereitungs-Set ist vorhanden.
• Exakte Wandstärke ermitteln.
• Dicke von Außenputz und Dämmung (1),
Mauerwerk (2) und Innenputz (3) addieren.
• Darauf achten, dass Wandeinbauhülse
außenseitig einen Überstand von 10 mm
aufweist.
Wandeinbauhülse zu tief in Wandöffnung eingesetzt.
Korrekte Montage der Grundplatte Innenblende rund nicht möglich!
" Putzstärke Innenputz beachten.
• Wandeinbauhülse (1) vom Innenraum aus ein-
setzen.
• Darauf achten, dass sich Aussparung (2) für
Kabel Regler im Winkel von 45° links
unten be# ndet.
Oder
• Darauf achten, dass sich Aussparung (2) für
Kabel Regler im Winkel von 45° rechts
oben be# ndet.
Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung
E I N B AU U N D MO N TA GE
3
1 2
10
1 ... 2°
2
3
1
25
