ELEKTRISCHE ANSCHLÜSSE

Anschluss Zuluft-Modus / Abluft-Modus

7
rt-Richtung Abluft
Klemmschrauben sichtbar

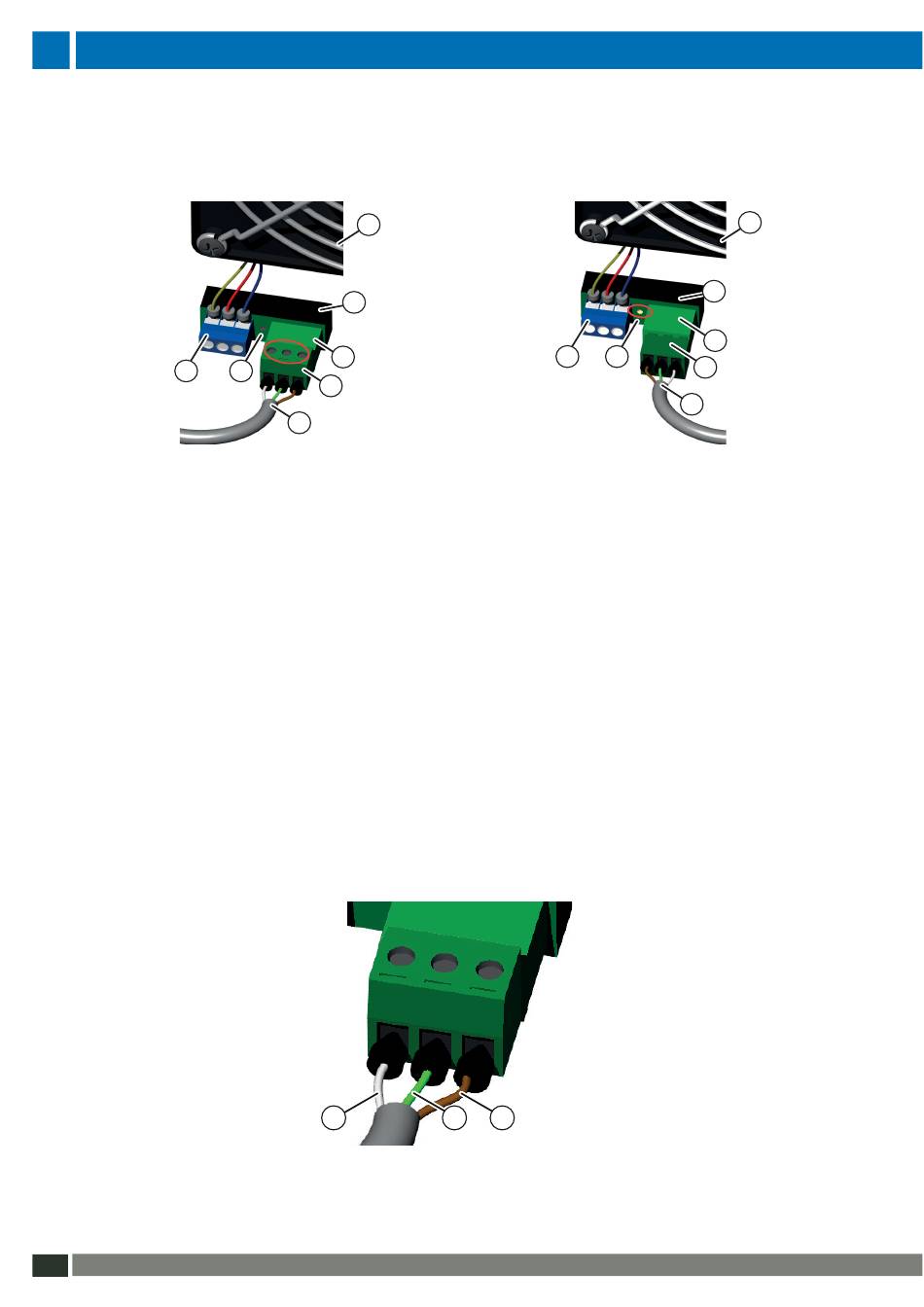

Abbildung 19: Start-Einstellung / Steckerposition Abluft / Zuluft
1 Ventilator
2 Steckerleiste
3 Steckerbuchse
Die Laufrichtung des Ventilators ist beim Start des Reglers abhängig von der Ausrichtung der
Klemmschrauben des Steckers.

Start-Anordnung

• Im Abluft-Modus sind die Klemmschrauben des grünen Steckers nach oben gerichtet und sichtbar.
Die Leuchtdiode leuchtet nicht.
• Im Zuluft-Modus ist der grüne Stecker gedreht und die Klemmschrauben nach unten gerichtet.
Die Leuchtdiode leuchtet.

Steckerbelegung

1 Rundleitung Weiß
Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung
20
1
2
3
6
4
5
4 Stecker Regler
5 Anschluss Regler
6 Leuchtdiode
1
2 Rundleitung Grün
7 6
Start-Richtung Zuluft
Stecker gedreht
7 Anschluss-Klemme Ventilator
2 3
3 Rundleitung Braun
1
2
3
4
5
