Voraussetzungen
Wärmespeicher / Ventilator sind montiert. Starteinstellung Ventilator ist eingestellt.

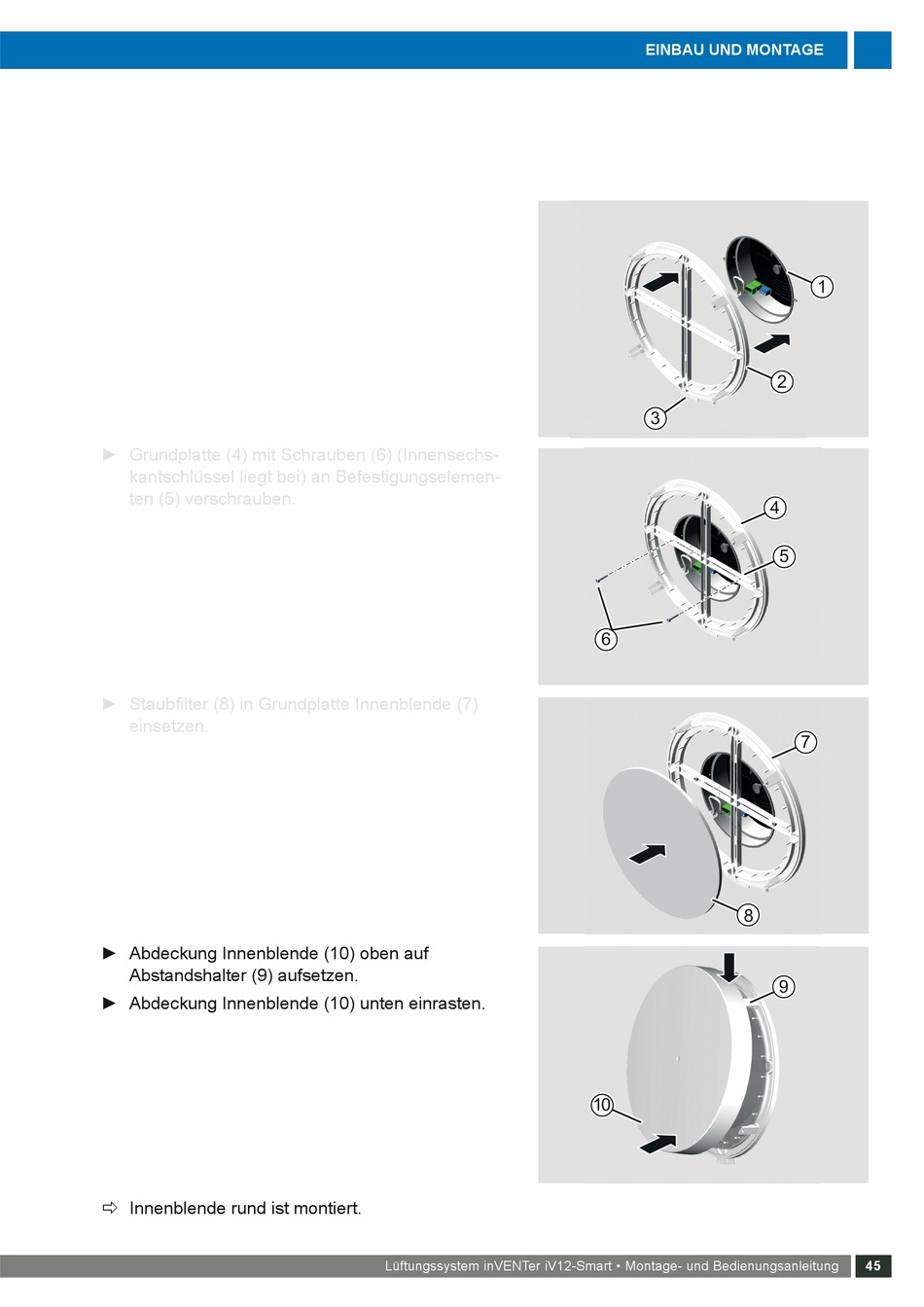

• Grundplatte Innenblende (2) deckend zu
Befestigungselementen Wandeinbauhülse (1)
ansetzen.
• Darauf achten, dass sich der Schriftzug
inVENTer (3) an Grundplatte Innenblende
unten befindet.
• Grundplatte (4) mit Schrauben (6) (Innensechs-
kantschlüssel liegt bei) an Befestigungselemen-
ten (5) verschrauben.
• Staub! lter (8) in Grundplatte Innenblende (7)
einsetzen.
• Abdeckung Innenblende (10) oben auf
Abstandshalter (9) aufsetzen.
• Abdeckung Innenblende (10) unten einrasten.
ð
Innenblende rund ist montiert.
Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung
E I N B AU U N D MO N TA GE
EINBAU UND MONTAGE
3
6
8
0 1
1
2
4
5
7
9
45
