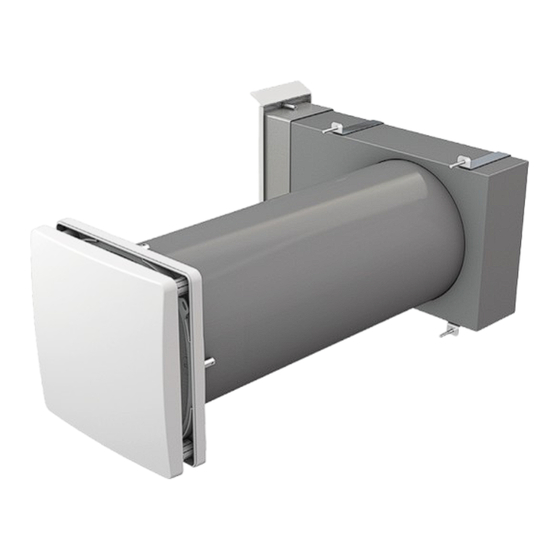

Lüftungssystem
iV14R-Corner
Montage- und Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für inVENTer iV14R-Corner

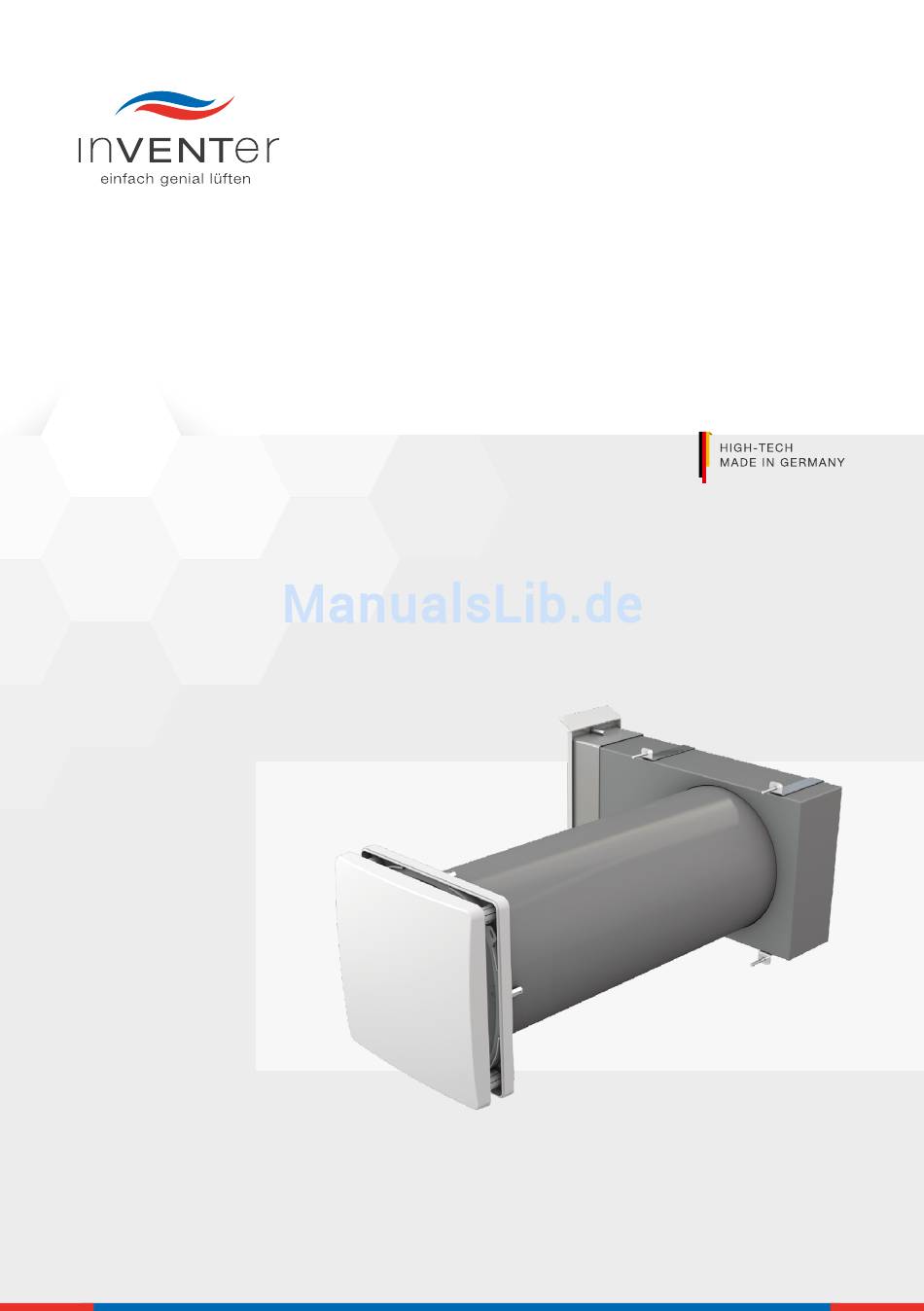

  • Seite 1 Lüftungssystem iV14R-Corner Montage- und Bedienungsanleitung...
  • Seite 2: Haftungsausschluss

    ® ® ® inVENTer GmbH. Das Urheberrecht dieses Dokuments verbleibt beim Hersteller. Rechte an allen Inhalten und Bildmaterial: © inVENTer GmbH 2014-16. Alle in dieser Dokumentation verwendeten Marken sind das Eigentum Ihrer jeweiligen Hersteller und sind hiermit anerkannt. Haftungsausschluss vorliegende...
  • Seite 3: Inhaltsverzeichnis

    Wandöffnung/Putzschlitz erstellen ................. 16 Ventilator-BUS verlegen ....................17 Wandeinbauhülse montieren ..................18 Außenabschluss Lüftungsgerät iV14R-Corner montieren ..........21 Einschub Wärmespeicher montieren und Ventilator an den Regler anschließen ..25 Funktionsprüfung durchführen und Lüftungssystem starten .......... 26 Innenblende montieren ....................28 Bedienung ..........................
  • Seite 4: Benutzer- Und Sicherheitshinweise

    BENUTZER- UND SICHERHEITSHINWEISE Benutzer- und Sicherheitshinweise Danke, dass Sie sich für ein Qualitätsprodukt von inVENTer entschieden haben! Dieses Kapitel gibt Ihnen einen Überblick über die grundsätzlichen Sicherheitsvorkehrungen für einen sicheren und einwandfreien Betrieb Ihres Lüftungssystems. Benutzerinformation Sicherheits- und Warnhinweiskonzept Die Sicherheits- und Warnhinweise in dieser Montage- und Bedienungsanleitung sind einheit- lich aufgebaut und mit einem Symbol auf der linken Seite des Hinweises gekennzeichnet.
  • Seite 5: Sicherheitshinweise

    Unfallverhütungsvorschriften der Berufsgenossenschaft. Verwenden Sie das Gerät/System nur entsprechend der Einsatzfälle, die in dieser Dokumentati- on beschrieben sind und nur in Verbindung mit den Komponenten, die von der inVENTer GmbH empfohlen, zugelassen und in dieser Dokumentation genannt sind. Änderungen oder Umbau- ten am Gerät/System sind nicht zulässig.
  • Seite 6: Nicht Bestimmungsgemäßer Gebrauch

    • Hindernisse, die den Zugang zum oder die Entfernung des Reversierventilators behindern. Qualifiziertes Personal Das Lüftungsgerät iV14R-Corner entspricht den technischen Sicherheitsanforderungen und Normen elektrischer Geräte für den Hausgebrauch. Das Gerät/System darf nur in Verbindung mit dieser Dokumentation und der Dokumentation für die Regler eingerichtet und betrieben wer- den.
  • Seite 7: Systemübersicht

    • sMove s4 • sMove s8 • MZ-One ® Der Aufbau des Lüftungssystems iV14R-Corner basiert auf den Erfahrungen mit unserem bewährten Lüftungssystem iV14 nach DIBt-Zulassung Z-51.3-156. Merkmale • Maßgeschneiderte Lösung für angenehmes Raumklima in Arbeits-, Wohn- und Schlafräumen. • Geringer Stromverbrauch.
  • Seite 8: Aufbau

    5 Reversier-Ventilator 6 Wärmespeicher 7 Laibungsgitter 8 Flachkanal Corner 9 Außenwand 10 Dämmung 11 Mauerwerk Abbildung 1: Übersicht Lüftungsgerät iV14R-Corner Wandeinbauhülse 1 Befestigungselemente (4 x M4) für die Innenblende 2 Aussparung Reglerkabel (Ventilator-BUS) Abbildung 2: Wandeinbauhülse Lüftungsgerät iV14R-Corner Einschub Wärmespeicher (gedämmter Wärmespeicher mit Reversier-Ventilator) 1 Wärmespeicher mit Dämmung...
  • Seite 9: Außenabschluss

    3 Grundplatte Innenblende 4 Staubfilter Abbildung 4: Innenblende Flair V-233x233 Pollen-, Fein- und Aktivkohlefilter optional erhältlich. Außenabschluss Laibungsgitter Flachkanal Corner Abbildung 5: Außenabschluss Lüftungsgerät iV14R-Corner 1 Wandhalter (2 x) 7 Befestigungselemente (2 x) 2 Dämm-Einsatz 8 Lamellen 3 Öffnung Wandeinbauhülse 9 Abtropfkante...
  • Seite 10: Funktion

    SYSTEMÜBERSICHT Funktion Das Lüftungssystem iV14R-Corner wird eingesetzt, um die Belüftung von Wohn- und Schlafräu- men sicherzustellen. Dabei sorgt der integrierte Wärmespeicher für einen geringen Wärmever- lust. Das Lüftungssystem inVENTer iV14R-Corner arbeitet nach dem Prinzip der Wärmerückgewin- ® nung durch Richtungswechsel des Ventilators. Der integrierte Wärmespeicher lädt sich mit der Wärmeenergie der Raumluft auf, wenn sie nach außen ausströmt (Abluft).
  • Seite 11: Bedienelemente

    Lüftungsgerät komplett abzuschalten. Regler MZ-One ® Der Regler MZ-One ist ein elektronisches Bediengerät zur ® Ansteuerung von bis zu 16 Lüftungsgeräten inVENTer iV14. ® Er zeichnet sich durch seine Clust-Air -Technologie (Multi- ® zonen-Steuerung), eine leichte Montage, ein einfaches Bedien- konzept und eine übersichtliche Menüstruktur aus.
  • Seite 12: Montagevorbereitung

    • Das Lüftungsgerät darf nicht direkt ans 230 V-Netz angeschlossen werden, die Steuerung erfolgt immer über einen Regler! • Verschließen Sie das Lüftungsgerät während der Baumaßnahmen mit den beiliegenden Styropor-Scheiben. • Das Lüftungsgerät ist nicht zur Bauaustrocknung geeignet. Lüftungssystem inVENTer iV14R-Corner • Montage- und Bedienungsanleitung ®...
  • Seite 13: Abmessungen

    MONTAGEVORBEREITUNG Abmessungen Tiefe/ Bezeichnung Breite [mm] Höhe mm] Ø [mm] Länge [mm] Öffnung für Wandeinbauhülse Wandstärke – – iV14R-Corner Wandeinbauhülse R-D200x495 (745) 495 (745) – – Flachkanal 90x220x400 (D200) Corner 400 – Flachkanal 90x220x500 (D200) Corner 500 – Laibungsgitter 281,5 –...
  • Seite 14: Schnittzeichnung Iv14R-Corner

    MONTAGEVORBEREITUNG Schnittzeichnung iV14R-Corner y ≥ 250 15 ≤ z ≤ 35 Ø Abbildung 7: Übersicht Maße Montage Flachkanal Corner 400 1 Mauerwerk 6 Fensterflügel 10 Wandhalter 2 Innenputz 7 Laibungskante Putz 11 Flachkanal Corner 1), 2) 3 Wandeinbauhülse 8 Laibungsgitter 12 Dämmung...
  • Seite 15 5 Wandhalter (2 x) 3 Schalldämm-Einlage Innenblende A - A □ Abbildung 10: Maßzeichnung Innenblende Flair V-233x233 1 Abstandshalter 5 Abdeckung Innenblende 2 Grundplatte Innenblende 6 Befestigungsbohrung für iV14R-Corner 3 Schalldämmeinsatz (optional) 4 Halteplatte IB-V-233x233 Lüftungssystem inVENTer iV14R-Corner • Montage- und Bedienungsanleitung ®...
  • Seite 16: Einbau Und Montage

    Einbau und Montage Lieferumfang prüfen Überprüfen Sie die Lieferung bei Erhalt anhand des Lieferscheines auf Vollständigkeit und Transportschäden. Reklamieren Sie fehlende Positionen unverzüglich. Abbildung 11: Lieferumfang Lüftungsgerät iV14R-Corner 1 Flachkanal 4 Einschub Wärmespeicher iV14R 1 a: Anschlagband 5 Innenblende Flair V-233x233 1 b: Dichtungsband inkl.
  • Seite 17: Ventilator-Bus Verlegen

    Montage- und Bedienungsanleitung zum Regler. HINWEIS Die Verwendung eines zu geringen Leitungsquerschnitts führt zu einem zu hohen Spannungsabfall und/oder die Kontaktierung nicht gewährleistet! ► Für den Ventilator-BUS einen Leitungsquerschnitt von mindestens 0,75 mm² verwenden. Lüftungssystem inVENTer iV14R-Corner • Montage- und Bedienungsanleitung ®...
  • Seite 18: Wandeinbauhülse Montieren

    ► Ermitteln Sie die exakte Wandstärke + 30 mm. Achten Sie darauf, die Dicke von Mauerwerk und Innenputz zu addieren. Achten Sie darauf, dass die Wandeinbauhülse außenwandseitig (blauer Balken) einen Über- X + 30 stand von 30 mm aufweist. Lüftungssystem inVENTer iV14R-Corner • Montage- und Bedienungsanleitung ®...
  • Seite 19 Gefälle von 1 – 2° zur Außen- wand aufweist. ► Kontrollieren Sie die Neigung der Wandein- bauhülse mit einer Wasserwaage. ► Richten Sie die Befestigungselemente mit einer Wasserwaage horizontal aus. Lüftungssystem inVENTer iV14R-Corner • Montage- und Bedienungsanleitung ®...
  • Seite 20 Achten Sie darauf, dass Sie den Ventilator-BUS nicht beschädigen. ► Kürzen Sie, wenn nötig, die Wandeinbauhülse mit 30 mm Überstand zum Außenputz. ► Entgraten Sie die Kanten. Die Wandeinbauhülse ist montiert.  Ö Lüftungssystem inVENTer iV14R-Corner • Montage- und Bedienungsanleitung ®...
  • Seite 21: Außenabschluss Lüftungsgerät Iv14R-Corner Montieren

    EINBAU UND MONTAGE Außenabschluss Lüftungsgerät iV14R-Corner montieren Flachkanal montieren HINWEIS Eindringen von Kondenswasser und/oder Algenansammlung um den Flachkanal. Beschädigung des Mauerwerks/der Außenwand und/oder Verfärbung der Fassade! ► Vor Montage des Flachkanals alle Dichtungsbänder umlaufend befestigen. ► In der Wandeinbauhülse außenwandseitig Dichtungsbänder anbringen und Aussparung im Anschlagband unten mittig in der Wandeinbauhülse platzieren.
  • Seite 22 Auf dem Flachkanal muss eine Dämmung von mindestens 10 mm angebracht werden, damit das Laibungsgitter nicht über die Fensterlaibung ragt. Zur besseren Montage des Laibungsgitters empfehlen wir eine Dämmstärke von ≥ 20 mm auf dem Flachkanal. Lüftungssystem inVENTer iV14R-Corner • Montage- und Bedienungsanleitung...
  • Seite 23: Laibungsgitter Montieren

    ► Vor Montage des Laibungsgitters alle Dichtungsbänder umlaufend befestigen. ► In gefährdeten Gebieten vor Montage eine biozide Voreinstellung/ wasserabweisende Vorbe- handlung der Putzoberfläche um das Laibungsgitter durchführen. (Befragen Sie dazu ihren Planer!) Lüftungssystem inVENTer iV14R-Corner • Montage- und Bedienungsanleitung ®...
  • Seite 24 Achten Sie darauf, dass die Lamellen des Laibungsgitters den Luftvolumenstrom vom Fenster weg leiten. ► Biegen Sie die obere Abtropfkante nach unten. Das Laibungsgitter ist montiert.  Ö Der Außenabschluss ist montiert.  Ö Lüftungssystem inVENTer iV14R-Corner • Montage- und Bedienungsanleitung ®...
  • Seite 25: Einschub Wärmespeicher Montieren Und Ventilator An Den Regler Anschließen

    ► Befestigen Sie die drei Ventilator-BUS- Leitungen am Stecker: • (weißes) Kabel Lü1(–) im linken Pol • (grünes) Kabel Ub+ im mittleren Pol • (braunes) Kabel Lü2 (–) im linken Pol Lüftungssystem inVENTer iV14R-Corner • Montage- und Bedienungsanleitung ®...
  • Seite 26: Funktionsprüfung Durchführen Und Lüftungssystem Starten

    Die Betriebsart Durchlüftung ist eingestellt.  Ö ► Stellen Sie sicher, dass sich alle Reversier-Ventilatoren in die gleiche Richtung drehen. Die Funktionsprüfung ist durchgeführt. Die Leuchtdiode am Stecker-BUS leuchtet nicht.  Ö Lüftungssystem inVENTer iV14R-Corner • Montage- und Bedienungsanleitung ®...
  • Seite 27: Start-Richtung Des Reversier-Ventilators Einstellen

    ► Stellen Sie an Ihrem Regler die Betriebsart Wärmerückgewinnung ein. (siehe Montage- und Bedienungsanleitung Regler). Die Leuchtdiode wechselt alle 70 s zwischen AN und AUS.  Ö Zuluft-Betrieb: Leuchtdiode AN. Abluft-Betrieb: Leuchtdiode AUS Lüftungssystem inVENTer iV14R-Corner • Montage- und Bedienungsanleitung ®...
  • Seite 28: Innenblende Montieren

    ► Setzen Sie die Grundplatte Innenblende deckend zu den Befestigungselementen der Wandeinbauhülse auf die Innenwand an. Achten Sie darauf, dass der Markierungspfeil (roter Pfeil) auf der Grundplatte Innenblende nach oben zeigt. Lüftungssystem inVENTer iV14R-Corner • Montage- und Bedienungsanleitung ®...
  • Seite 29 Achten Sie darauf, die Rastnasen an den Abstandshaltern nach innen zu drücken. ► Schieben Sie die Abdeckung Innenblende auf die Abstandshalter. Alle Abstandshalter rasten fühlbar ein.  Ö Die Innenblende Flair V-233x233 ist montiert.  Ö Lüftungssystem inVENTer iV14R-Corner • Montage- und Bedienungsanleitung ®...
  • Seite 30: Bedienung

    ► Schieben Sie die Abdeckung der Innen- blende auf den unteren Abstandshaltern in Richtung Grundplatte. Die Abdeckung der Innenblende ist nach  Ö unten gekippt. Der Luftvolumenstrom wird nach oben  Ö gelenkt. Lüftungssystem inVENTer iV14R-Corner • Montage- und Bedienungsanleitung ®...
  • Seite 31: Reinigung Und Pflege

    • Staubsauger Wartungsempfehlungen Bei den hier aufgeführten Maßnahmen und -intervallen handelt es sich um Empfehlungen der inVENTer GmbH, um die Funktions- und Leistungsfähigkeit des Lüftungssystems iV14R-Corner aufrechtzuerhalten. Je nach Bedarf und/oder Luftqualität kann Ihr persönlicher Wartungsplan von diesen Empfeh- lungen abweichen.
  • Seite 32: Abdeckung Innenblende Entfernen

    ► Ziehen Sie die Abdeckung Innenblende nach vorn. Achten Sie darauf, dass alle Abstandshalter ausrasten. ► Nehmen Sie die Abdeckung Innenblende nach vorn ab. Sie haben die Abdeckung der Innenblende entfernt.  Ö Lüftungssystem inVENTer iV14R-Corner • Montage- und Bedienungsanleitung ®...
  • Seite 33: Staubfilter Tauschen

    Filterring in Richtung Innenraum zeigt. ► Setzen Sie die Abdeckung auf die vier Abstandshalter. Achten Sie darauf, dass sich das inVENTer-Logo unten rechts befindet. Achten Sie darauf, die Rastnasen an den Abstandshaltern nach innen zu drücken. ► Schieben Sie die Abdeckung Innenblende auf die Abstandshalter.
  • Seite 34: Einschub Wärmespeicher Ausbauen

    Wärmespeicher seine Funktion! ► Keramik-Wärmespeicher nicht werfen. ► Keramik-Wärmespeicher außerhalb der Wandeinbauhülse stehend lagern. ► Ziehen Sie den Einschub Wärmespeicher am Griff aus der Wandeinbauhülse heraus. Sie haben den Einschub Wärmespeicher ausgebaut.  Ö Lüftungssystem inVENTer iV14R-Corner • Montage- und Bedienungsanleitung ®...
  • Seite 35: Einschub Wärmespeicher Reinigen

    ► Schritt 1: Reinigen Sie den Reversier-Ventila- tor vorsichtig mit einem weichen Pinsel. ► Schritt 2: Setzen Sie den Reversier-Ventilator wieder in den Einschub Wärmespeicher ein. Sie haben den Einschub Wärmespeicher gereinigt.  Ö Lüftungssystem inVENTer iV14R-Corner • Montage- und Bedienungsanleitung ®...
  • Seite 36: Einschub Wärmespeicher Einbauen

    ► Schieben Sie den angeschlossenen Einschub Wärmespeicher bis zum Anschlag in die Wandeinbauhülse. Sie haben den Einschub Wärmespeicher eingebaut.  Ö TIPP: Den weiteren Einbau finden Sie in  4.8: Einbau und Montage ‒ Innenblende montieren. Lüftungssystem inVENTer iV14R-Corner • Montage- und Bedienungsanleitung ®...
  • Seite 37: Technische Daten

    TECHNISCHE DATEN Technische Daten Allgemeine Spezifikationen Lüftungsgerät iV14R-Corner Merkmal Wert Einsatzbereich [°C] -20 – 50 Abluft/Außenluft Ohne aggressive Gase, Stäube und Öle Luftvolumenstrom [m³/h] 10 – 25 Abluftvolumenstrom [m³/h] 20 – 50 Schalldruckpegel [dB (A)] 20 – 39 Normschallpegeldifferenz [dB] Wärmebereitstellungsgrad (η'...
  • Seite 38: Spezifikationen Nach Erp-Richtlinie, Verordnung 1254/2014

    TECHNISCHE DATEN Spezifikationen nach ErP-Richtlinie, Verordnung 1254/2014 Lüftungsgerät iV14R-Corner, bedarfsgesteuert Produktdatenblatt iV14R-Corner gem. VO 1254/2014 EU vom 11.Juli 2014 Pkt. Beschreibung Werte Lieferant inVENTer GmbH Modellkennung iV14R-Corner kalt - 81,189 SEC-Klasse / Spezifischer Ener- durchschnittlich - 40,862 gieverbrauch (SEV) [kWh/(m²a)]...
  • Seite 39: Lüftungsgerät Iv14R-Corner, Manuell Gesteuert

    TECHNISCHE DATEN Lüftungsgerät iV14R-Corner, manuell gesteuert Produktdatenblatt iV14R-Corner gem. VO 1254/2014 EU vom 11.Juli 2014 Pkt. Beschreibung Werte Lieferant inVENTer GmbH Modellkennung iV14R-Corner kalt - 72,202 SEC-Klasse / Spezifischer Ener- durchschnittlich - 35,393 gieverbrauch (SEV) [kWh/(m²a)] warm - 14,306 Lüftungstyp Art des Antriebs Art Wärmerückgewinnungssystem...
  • Seite 40 TECHNISCHE DATEN Energieetikett iV14R-Corner – bedarfsgesteuert/manuell gesteuert: Lüftungssystem inVENTer iV14R-Corner • Montage- und Bedienungsanleitung ®...
  • Seite 41: Lieferumfang

    LIEFERUMFANG Lieferumfang Überprüfen Sie die Lieferung bei Erhalt, anhand des Lieferscheines, auf Vollständigkeit und Transportschäden. Reklamieren Sie fehlende Positionen unverzüglich. Komponente Artikelnummer iV14R-Corner 1001-0091 Montage- und Bedienungsanleitung 5001-0017 2K-Montageschaum (nur für Unternehmen) 1004-0050 Standardkomponenten Alle Standardkomponenten sind auch als Ersatzteil erhältlich.
  • Seite 42: Zubehör Und Ersatzteile

    Abdeckung IB Flair V-233x233 SDE 2003-0222 Abstandshalter Grundplatte IB 25mm weiß 3006-0151 Beipack IB Flair V-233x233 2005-0061 Schiebehülse Flachkanal V-90x220 Corner 2001-0037 Wandhalter Flachkanal Corner 3008-0027 Beipack Laibungsgitter V-90x220 2005-0017 Beipack Flachkanal V-90x220 2005-0057 Lüftungssystem inVENTer iV14R-Corner • Montage- und Bedienungsanleitung ®...
  • Seite 43: Fehlerbehebung Und Entsorgung

    Drehzahl Ventilator sehr hoch. einstellen. Sitz des Steckers am Regler kontrollie- Installationsfehler. ren. Der Stecker muss fest im Steckergehäuse sitzen. Zuluft kalt Regler arbeitet in der Betriebsart Wärmerückgewinnung am Betriebsart Durchlüftung. Regler einschalten. Lüftungssystem inVENTer iV14R-Corner • Montage- und Bedienungsanleitung ®...
  • Seite 44: Demontage

    Wertstoff-Sammlung pulverbeschichteter Laibungsgitter Altmetall-Sammlung Edelstahl Reversier-Ventilator PBTP/PA Sammelstelle für Elektronikgeräte Wandeinbauhülse Wertstoff-Sammlung Innenblende Flair PS-SZ Wertstoff-Sammlung V-233x233 Wärmespeicher Keramik Hausmüll Staubfilter TPU/PES Hausmüll Pollenfilter Hausmüll Feinfilter Hausmüll Polyestervlies mit Aktivkohlefilter Hausmüll Aktivkohle Lüftungssystem inVENTer iV14R-Corner • Montage- und Bedienungsanleitung ®...
  • Seite 45: Gewährleistung Und Garantie

    Beachten Sie den bestimmungsgemäßen Gebrauch, um den Gewährleistungsanspruch auf- rechtzuerhalten. Herstellergarantie Die inVENTer GmbH gibt 5 Jahre Garantie auf alle Elektronikbauteile und die Wandeinbau- hülse, sowie 30 Jahre Garantie auf die Keramik des Wärmespeichers. Diese deckt einen vorzeitigen Produktverschleiß ab.
  • Seite 46 NOTIZEN GEWÄHRLEISTUNG UND GARANTIE Lüftungssystem inVENTer iV14R-Corner • Montage- und Bedienungsanleitung ®...
  • Seite 47: Impressum

    E-MAIL: INFO@INVENTER.DE HOMEPAGE: WWW.INVENTER.DE GESCHÄFTSFÜHRERIN: ANNETT WETTIG UMSATZSTEUER-IDENTNUMMER: DE 815494982 AMTSGERICHT JENA HRB 510380 BILDNACHWEIS: © INVENTER GMBH 2014-17 RECHTE AN ALLEN INHALTEN: © INVENTER GMBH 2014-17 ÄNDERUNGEN VORBEHALTEN. ALLE ANGABEN OHNE GEWÄHR. FÜR DRUCKFEHLER WIRD KEINE HAFTUNG ÜBERNOMMEN. Lüftungssystem inVENTer iV14R-Corner •...
  • Seite 48 GmbH Ortsstraße 4a D-07751 Löberschütz Telefon: +49 (0) 36427 211-0 Fax: +49 (0) 36427 211-113 E-Mail: info@inventer.de Version 05/2017 Änderungen vorbehalten Artikel-Nummer 5001-0017 www.inventer.de © inVENTer GmbH 2015-17...
