Montage an nicht fertiggestellter Außenwand.
Beschädigung der Außenwand!
" Wetterschutzhaube erst montieren, wenn Außenwand fertiggestellt und vollständig
ausgehärtet ist.
Nicht ablaufendes Kondenswasser.
Beschädigung des Mauerwerks / Innenwand!
" Aussparung im Anschlagband unten in der Wandeinbauhülse platzieren, um Ablauf von
Kondenswasser zu gewährleisten.
Abtropfkanten Grundplatte Wetterschutzhaube falsch ausgerichtet.
Beschädigung des Mauerwerks / Außenwand!
" Korrekte Ausrichtung der Abtropfkanten oben und unten beachten.
Voraussetzungen
Wandeinbauhülse ist montiert und gekürzt.
Außenwand ist fertiggestellt und eben.

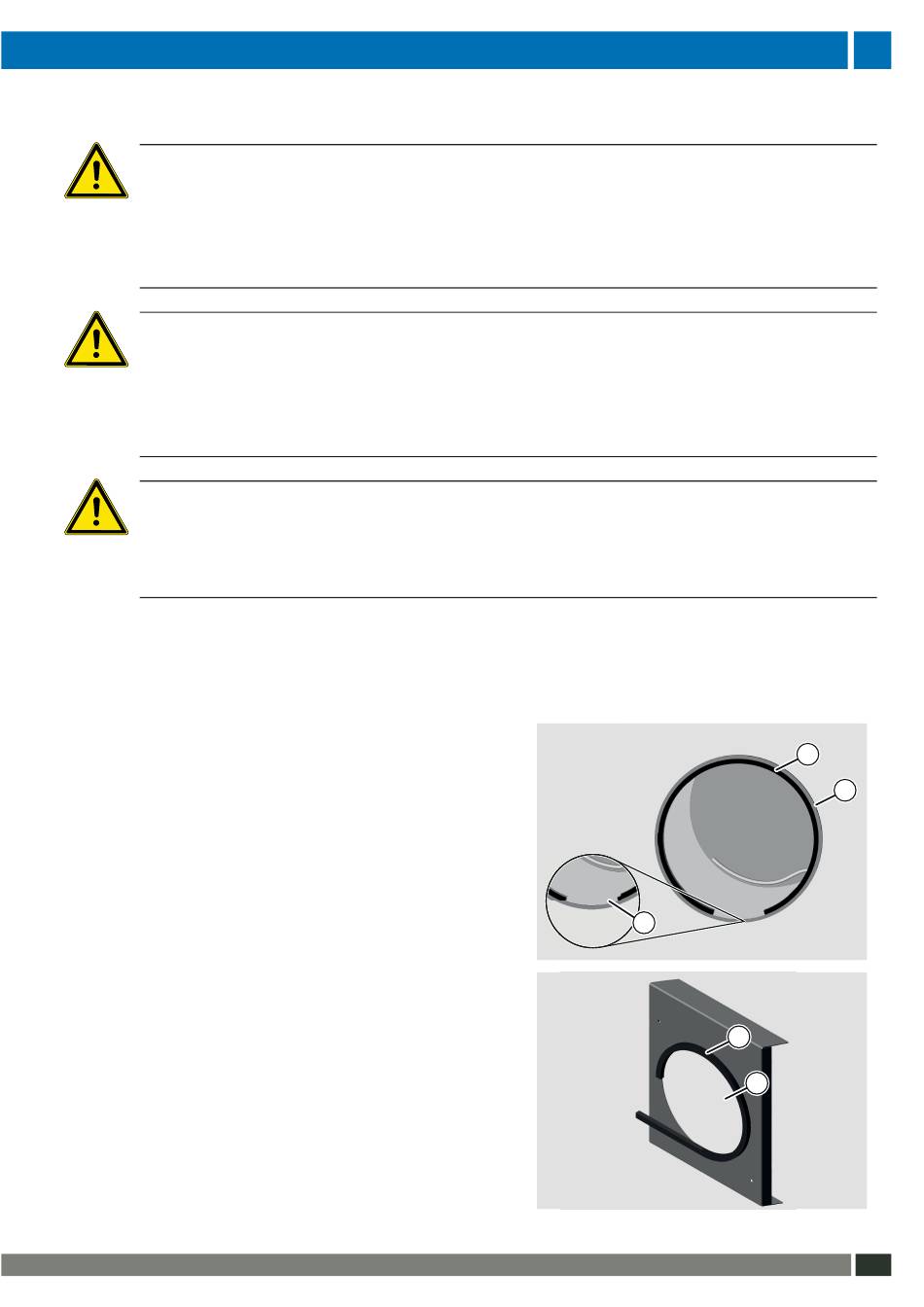

• Anschlagband 15 mm x 5 mm (1) außenwand-
seitig im oberen Bereich der Wandeinbauhülse (2)
befestigen.
• Darauf achten, dass Aussparung (3) im
umlaufenden Anschlagband (1) unten in
Wandeinbauhülse (2) platziert ist.
• Dichtungsband 9 mm (4) umlaufend um Öffnung
Wandeinbauhülse (5) der Grundplatte befestigen.
• Darauf achten, dass Dichtungsband (4) nicht
an Innenkante der Öffnung Wandeinbau-
hülse (5) übersteht.
• Darauf achten, dass Dichtungsband (4)
außenwandseitig um Öffnung Wandeinbau-
hülse (5) befestigt ist.
