inVENTer iV12-Smart Montage- Und Bedienungsanleitung Seite 35

Fehlendes Dichtungsband an Wandeinbauhülse.
Verringerung des Luftvolumenstroms!
" Dichtungsband umlaufend zur Außenkante der Wandeinbauhülse anbringen.
Voraussetzungen
Wandeinbauhülse ist montiert.

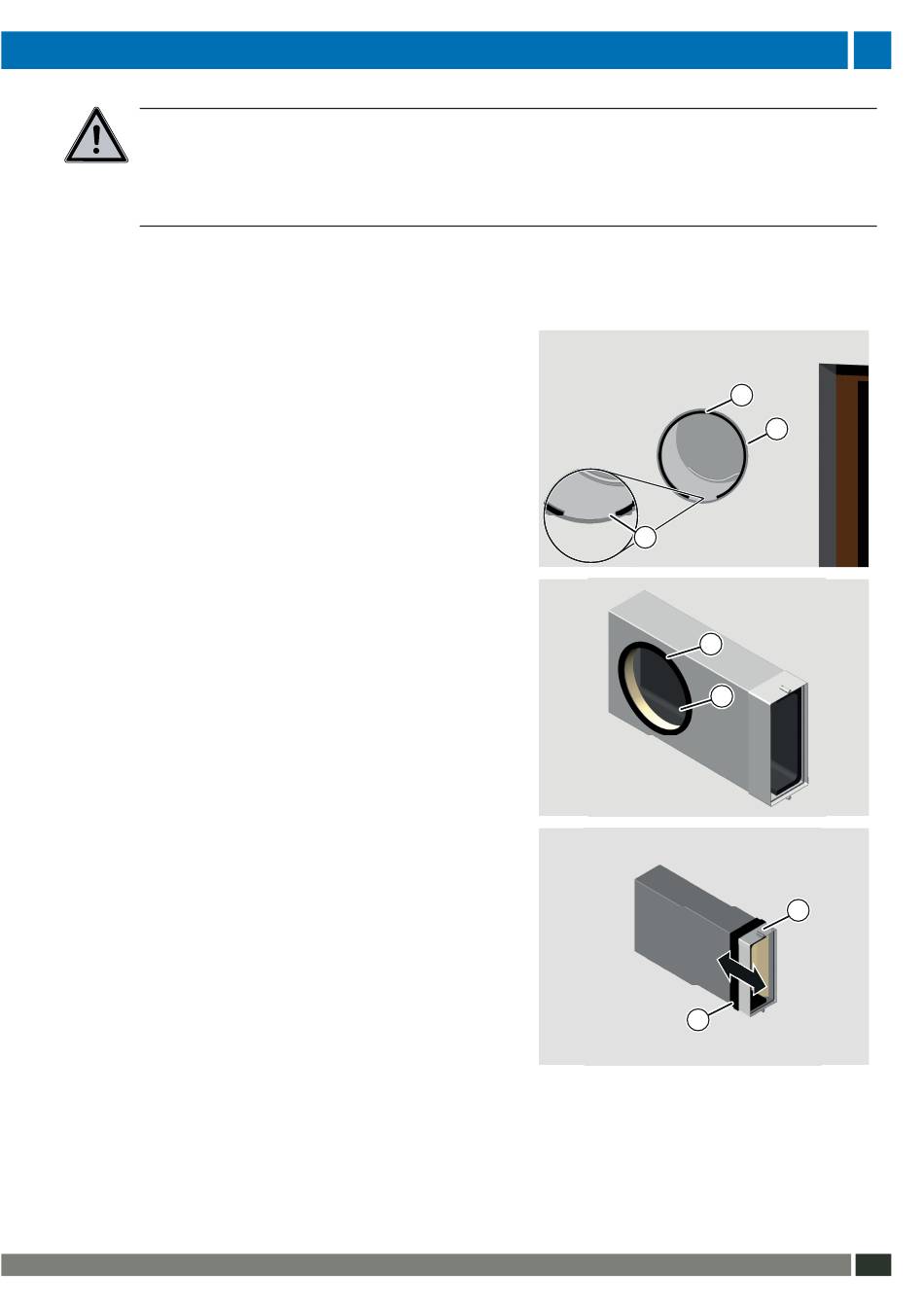

• Anschlagband 15 mm x 5 mm (1) außenwand-
seitig im oberen Bereich der Wandeinbauhülse (2)
umlaufend befestigen.
• Darauf achten, dass Aussparung (3) im
umlaufenden Anschlagband (1) unten in
Wandeinbauhülse (2) platziert ist.
• Dichtungsband 9 mm (4) umlaufend um Öffnung
Wandeinbauhülse (5) befestigen.
• Darauf achten, dass Dichtungsband (4) nicht
an Innenkante der Öffnung Wandeinbauhülse
übersteht.
• Einbaulänge Flachkanal mit Schiebehülse (6)
einstellen.
• Schiebehülse (6) mit wasserdichtem
Klebeband (7) # xieren (Klebeband nicht im Liefer-
umfang enthalten. Optional erhältlich).
• Darauf achten, dass Einbaulänge Flachkanal
der berechneten Einbaulänge entspricht
(siehe Abschnitt 5.7: Flachkanal Corner mon-
tieren $ Montagevorbereitung Flachkanal).
Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung
E I N B AU U N D MO N TA GE
1
2
3
4
5
7
6
35
