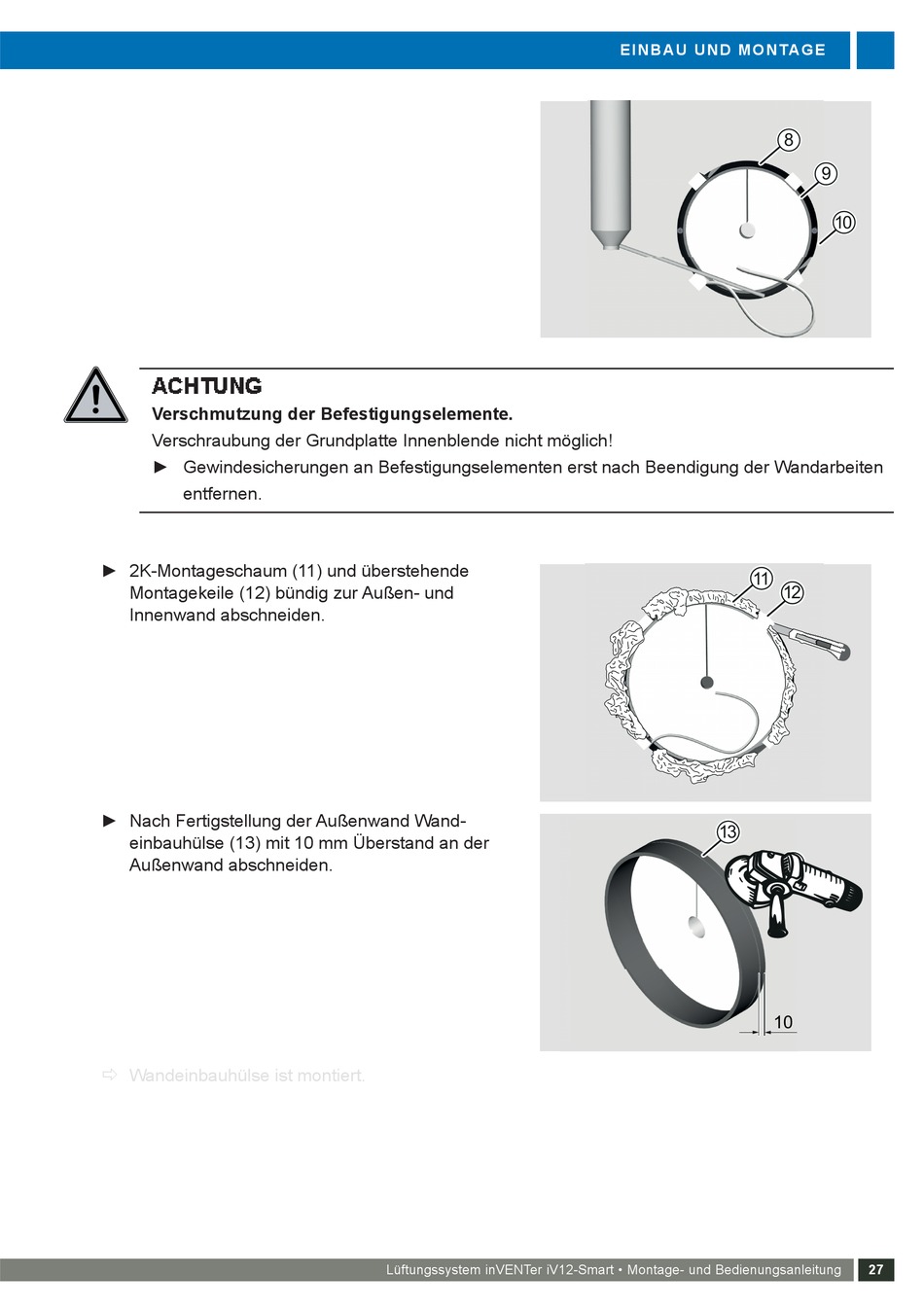

inVENTer iV12-Smart Montage- Und Bedienungsanleitung Seite 27

• Freiraum (8) zwischen Wandeinbauhülse (9)
und Mauerwerk (10) umlaufend mit nicht
drückendem 2K-Montageschaum ausschäumen.
Verschmutzung der Befestigungselemente.
Verschraubung der Grundplatte Innenblende nicht möglich!
" Gewindesicherungen an Befestigungselementen erst nach Beendigung der Wandarbeiten
entfernen.
• 2K-Montageschaum (11) und überstehende
Montagekeile (12) bündig zur Außen- und
Innenwand abschneiden.
• Nach Fertigstellung der Außenwand Wand-
einbauhülse (13) mit 10 mm Überstand an der
Außenwand abschneiden.
ð
Wandeinbauhülse ist montiert.
Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung
