EINBAU UND MONTAGE

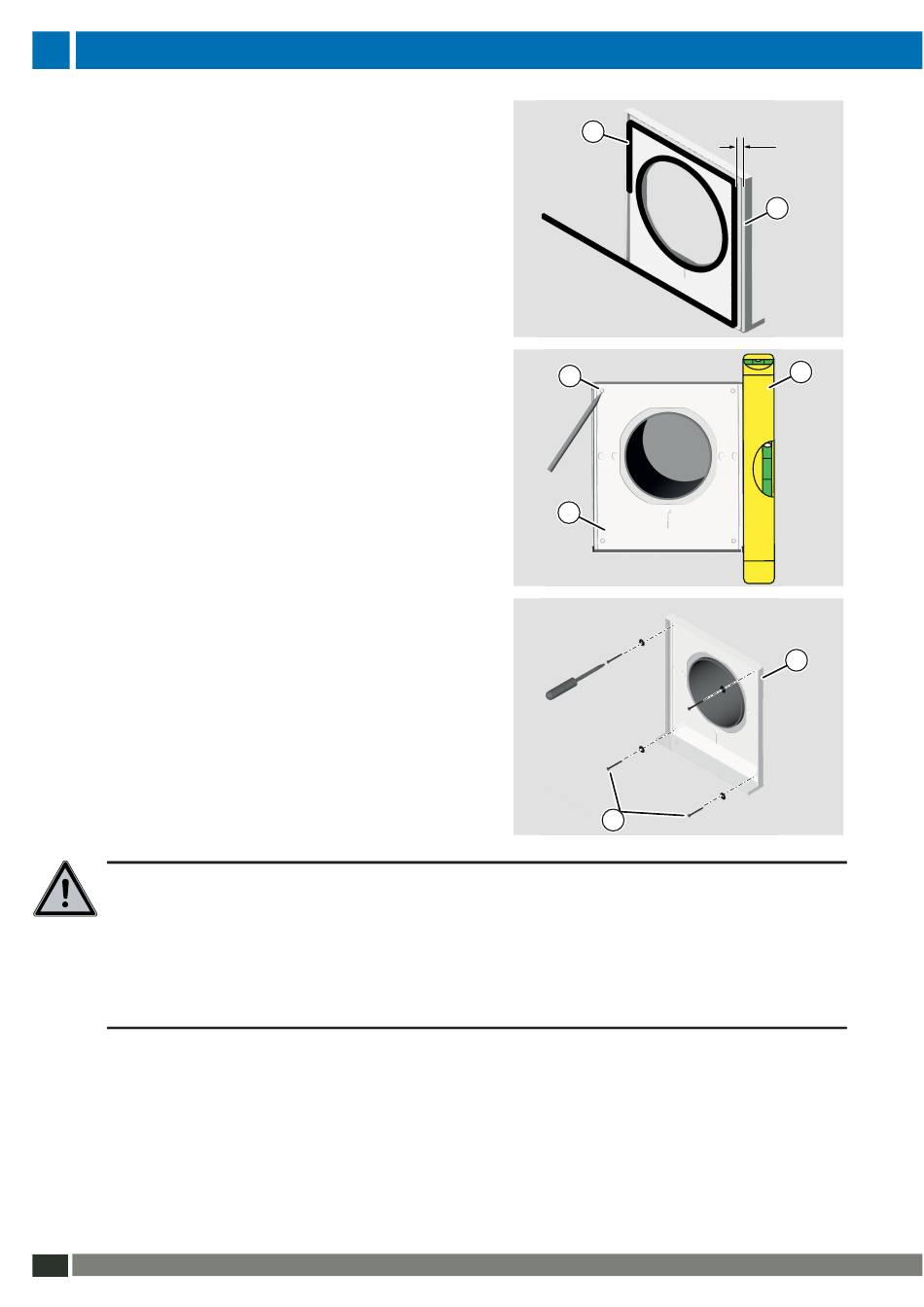

• Dichtungsband 9 mm (6) umlaufend entlang der
Außenkante Grundplatte Wetterschutzhaube (7)
befestigen.
• Darauf achten, dass Dichtungsband (6)
einen Abstand von 10 mm zur Außenkante
Grundplatte Wetterschutzhaube hat.
• Darauf achten, dass Dichtungsband (6)
außenwandseitig an Grundplatte Wetter-
schutzhaube (7) befestigt ist.
• Grundplatte Wetterschutzhaube (9) über
Wandeinbauhülse stecken und an Außenwand
ansetzen.
• Grundplatte Wetterschutzhaube (9) mit
Wasserwaage (8) ausrichten.
• Vier Bohrungen (10) markieren.
• Bohrungen (10) mit Ø 8 mm, min. 50 mm tief
anbringen und Dübel einsetzen.
• Grundplatte Wetterschutzhaube (11) mit Schrau-
ben und Unterlegscheiben (12) an Außenwand
verschrauben.
Versiegelung der Fuge zwischen Grundplatte Wetterschutzhaube und Fassade.
Abdeckung Wetterschutzhaube nicht aufsetzbar!
" Nach Aufsetzen der AbdeckungWetterschutzhaube auf Grundplatte Wetterschutzhaube
die Fugen zwischen Abdeckung Wetterschutzhaube und Fassade mit dauerelastischer
Außen-Dichtungsmasse an beiden Seiten und oben versiegeln.
