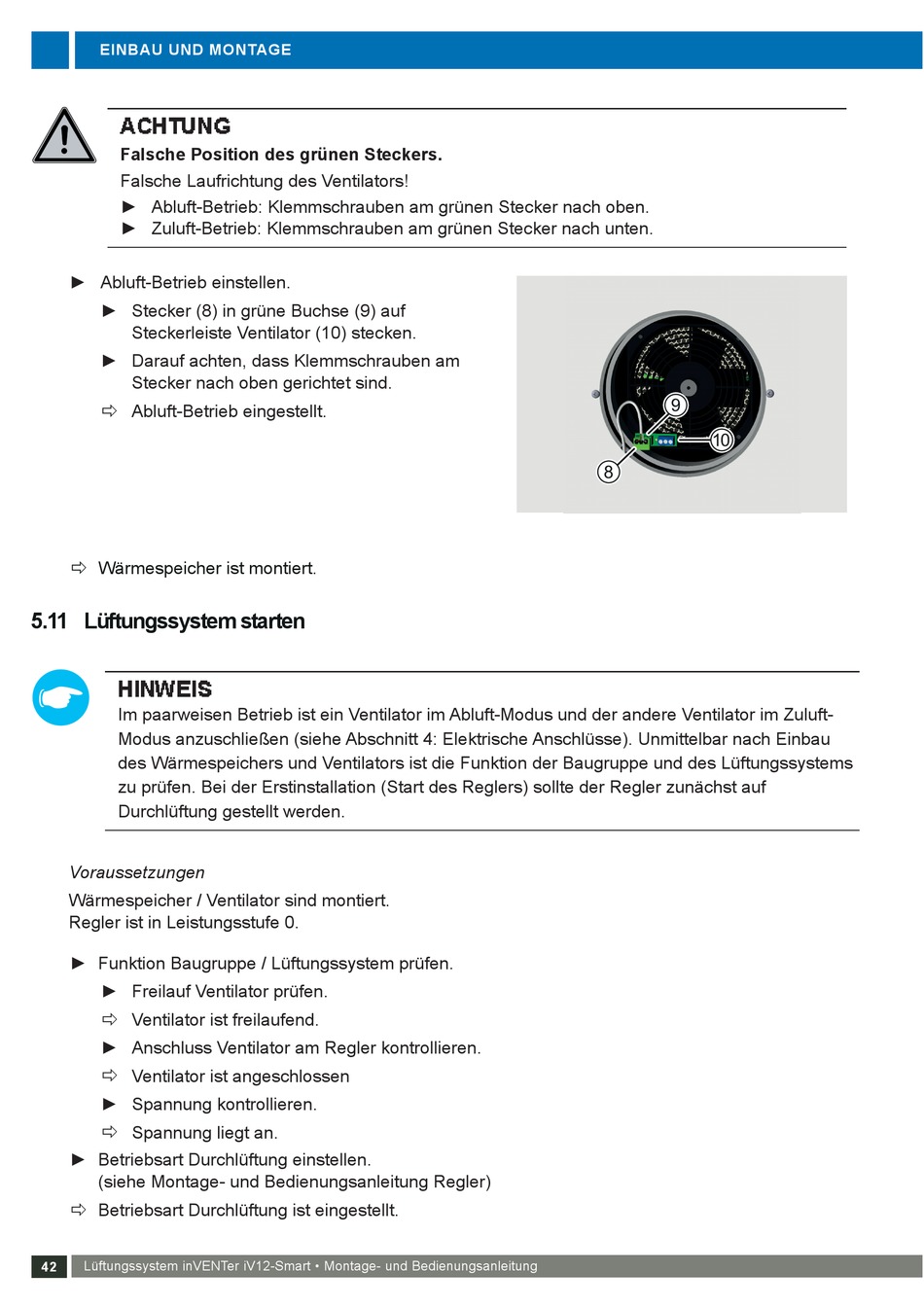

inVENTer iV12-Smart Montage- Und Bedienungsanleitung Seite 42

EINBAU UND MONTAGE
Falsche Position des grünen Steckers.
Falsche Laufrichtung des Ventilators!
" Abluft-Betrieb: Klemmschrauben am grünen Stecker nach oben.
" Zuluft-Betrieb: Klemmschrauben am grünen Stecker nach unten.
" Abluft-Betrieb einstellen.
• Stecker (8) in grüne Buchse (9) auf
Steckerleiste Ventilator (10) stecken.
• Darauf achten, dass Klemmschrauben am
Stecker nach oben gerichtet sind.
ð
Abluft-Betrieb eingestellt.
ð Wärmespeicher ist montiert.
5.11 Lüftungssystem starten
Im paarweisen Betrieb ist ein Ventilator im Abluft-Modus und der andere Ventilator im Zuluft-
Modus anzuschließen (siehe Abschnitt 4: Elektrische Anschlüsse). Unmittelbar nach Einbau
des Wärmespeichers und Ventilators ist die Funktion der Baugruppe und des Lüftungssystems
zu prüfen. Bei der Erstinstallation (Start des Reglers) sollte der Regler zunächst auf
Durchlüftung gestellt werden.
Voraussetzungen
Wärmespeicher / Ventilator sind montiert.
Regler ist in Leistungsstufe 0.
• Funktion Baugruppe / Lüftungssystem prüfen.
• Freilauf Ventilator prüfen.
ð
Ventilator ist freilaufend.
• Anschluss Ventilator am Regler kontrollieren.
ð
Ventilator ist angeschlossen
• Spannung kontrollieren.
ð
Spannung liegt an.
• Betriebsart Durchlüftung einstellen.
(siehe Montage- und Bedienungsanleitung Regler)
ð Betriebsart Durchlüftung ist eingestellt.
Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung
42
9
0 1
8
