MONTAGE

5 Montage
GEFAHR
Offen liegende elektrische Komponenten.
Stromschlag und Verletzung durch spannungsführende Bauteile (230 V, 50 Hz)!
• Anschluss ausschließlich durch qualifiziertes Personal.
• Beachten Sie vor und während der Montage die Sicherheitsregeln zur Vermeidung von Stromunfällen.
GEFAHR
Eindringen von Wasser in den Abluftventilator Pulsar oder dessen Stromquelle.
Stromschlag und Überhitzung durch Kurzschluss (230V, 50 Hz)!
• Pulsar außerhalb des Schutzbereiches 0 anbringen.
• Pulsar ausschließlich in Bereichen des Schutzbereiches 1 anbringen, in denen über längere Zeit kein direkter
Kontakt mit Spritzwasser möglich ist und/oder das Gerät nicht direktem Strahlwasser ausgesetzt ist.
• Lichtschalter/Schalter/Taster außerhalb des Schutzbereiches 0 bis 2 anbringen.
5.1 Wandeinbauhülse montieren und Leitungen verlegen
ø
Fräsbohrer 115 mm, Wandeinbauhülse
(z. B. aV100 Wandeinbauset)
Voraussetzungen:
• Das Mauerwerk ist trocken und tragfähig.
• Es befinden sich keine tragenden Elemente in
der Position des geplanten Bohrlochs/Putz- oder
Mauerschlitzes.
► Erstellen Sie am Montageort des Pulsar eine
Wandöffnung, Ø 115 mm.
► Fräsen Sie den Putz-/Mauerschlitz zwischen
Stromquelle/Schalter und Montageort Pulsar.
!
Möglichkeiten zur Positionierung der Kabel-
durchführung siehe Abb. rechts.
Die Kabeldurchführung sollte sich in der Nähe
der jeweiligen Anschlussklemme befinden.
14
AC 230 V

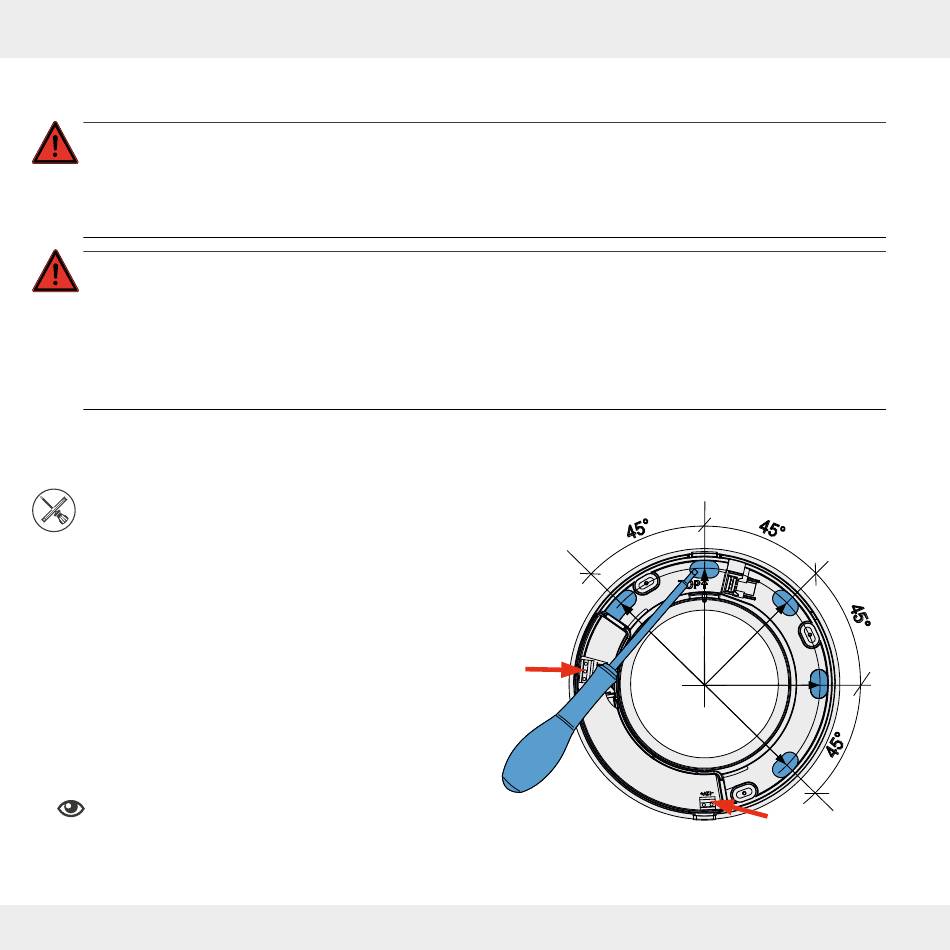

Abbildung 12: Möglichkeiten der Kabeldurchführung
Abluftventilator Pulsar | Montage- und Bedienungsanleitung
DC 12 V
