Installation und Montage / Außengitter montieren
7.4 Außengitter montieren
Gliedermaßstab, Schneidmesser, Schraubendreher (Kreuzschlitz), Trennschleifer,
Montagekleber und -kartuschenpresse
Die nachfolgenden Montageschritte beschreiben exemplarisch das Verbauen des
Produkts in einen Wandaufbau mit Dämmschicht und Außenputz. Die Montageschritte
gelten analog auch für Ihren individuellen Wandaufbau.
30
30

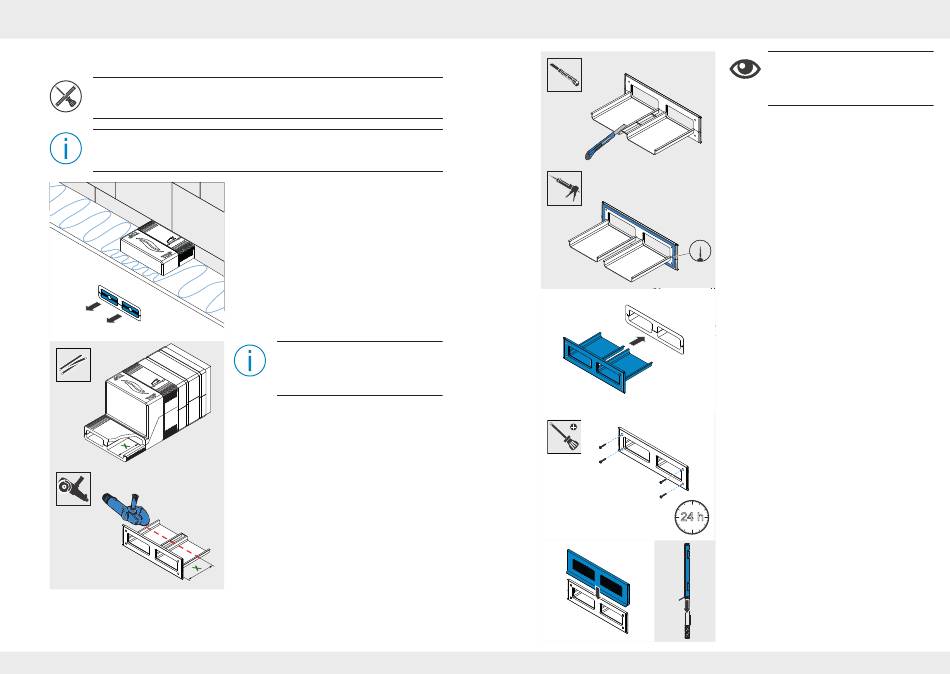

1. Ziehen Sie die Putzstopfen aus dem Luftauslass
des Neoporkörpers.
Die Punkte 2. und 3. sind nur nötig, wenn
die Länge der Luftauslassseite des Neo-
porkörpers weniger als das Standardpro-
duktionsmaß (130 mm) beträgt.
2. Messen Sie die Einschubtiefe (X) für den Ein-
schub des Außengitters, wie in der Schnittdar-
stellung abgebildet.
3. Kürzen Sie den Einschub auf die abgemessene
Länge (X).
Nordplex | 5050-0010
24 h
Nordplex | 5050-0010
Installation und Montage / Außengitter montieren
Entfernen Sie die Stege auch, wenn Sie
den Einschub nicht gekürzt haben. Mit
Stegen lässt sich der Einschub nicht in
den Neoporkörper schieben.
4. Entfernen Sie die Stege am Einschub mit einem
Schneidmesser.
5. Bringen Sie auf der Innenseite des Einschubs
umlaufend Montagekleber auf.
► Der Einschub ist vorbereitet.
6. Schieben Sie den Einschub in den Luftauslass
des Neoporkörpers, bis der Einschub bündig auf
der Wand aufliegt.
7. Schrauben Sie den Einschub mit den 4 Schrau-
ben am Neoporkörper fest.
8. Lassen Sie 24 Stunden Aushärtungszeit für den
Montagekleber verstreichen.
9. Schieben Sie das Außengitter von oben vollstän-
dig auf den Einschub.
► Der Fassadenabschluss ist fertig montiert.
