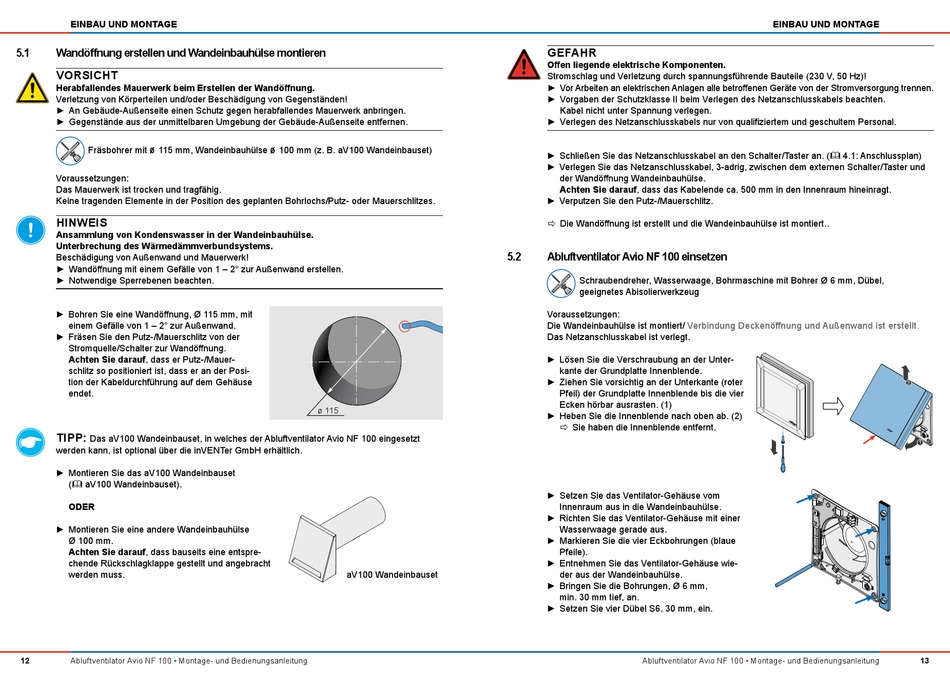

EINBAU UND MONTAGE
5.1
Wandöffnung erstellen und Wandeinbauhülse montieren
VORSICHT
Herabfallendes Mauerwerk beim Erstellen der Wandöffnung.
Verletzung von Körperteilen und/oder Beschädigung von Gegenständen!
► An Gebäude-Außenseite einen Schutz gegen herabfallendes Mauerwerk anbringen.
► Gegenstände aus der unmittelbaren Umgebung der Gebäude-Außenseite entfernen.
ø
Fräsbohrer mit
115 mm, Wandeinbauhülse
Voraussetzungen:
Das Mauerwerk ist trocken und tragfähig.
Keine tragenden Elemente in der Position des geplanten Bohrlochs/Putz- oder Mauerschlitzes.
HINWEIS
Ansammlung von Kondenswasser in der Wandeinbauhülse.
Unterbrechung des Wärmedämmverbundsystems.
Beschädigung von Außenwand und Mauerwerk!
► Wandöffnung mit einem Gefälle von 1 – 2° zur Außenwand erstellen.
► Notwendige Sperrebenen beachten.
► Bohren Sie eine Wandöffnung, Ø 115 mm, mit
einem Gefälle von 1 – 2° zur Außenwand.
► Fräsen Sie den Putz-/Mauerschlitz von der
Stromquelle/Schalter zur Wandöffnung.
Achten Sie darauf, dass er Putz-/Mauer-
schlitz so positioniert ist, dass er an der Posi-
tion der Kabeldurchführung auf dem Gehäuse
endet.
TIPP:
Das aV100 Wandeinbauset, in welches der Abluftventilator Avio NF 100 eingesetzt
werden kann, ist optional über die inVENTer GmbH erhältlich.
► Montieren Sie das aV100 Wandeinbauset
( aV100 Wandeinbauset).
ODER
► Montieren Sie eine andere Wandeinbauhülse
Ø 100 mm.
Achten Sie darauf, dass bauseits eine entspre-
chende Rückschlagklappe gestellt und angebracht
werden muss.
12
Abluftventilator Avio NF 100
•
Montage- und Bedienungsanleitung
ø
100 mm (z. B. aV100 Wandeinbauset)
115
Ø
aV100 Wandeinbauset
GEFAHR
Offen liegende elektrische Komponenten.
Stromschlag und Verletzung durch spannungsführende Bauteile (230 V, 50 Hz)!
► Vor Arbeiten an elektrischen Anlagen alle betroffenen Geräte von der Stromversorgung trennen.
► Vorgaben der Schutzklasse II beim Verlegen des Netzanschlusskabels beachten.
Kabel nicht unter Spannung verlegen.
► Verlegen des Netzanschlusskabels nur von qualifiziertem und geschultem Personal.
► Schließen Sie das Netzanschlusskabel an den Schalter/Taster an. ( 4.1: Anschlussplan)
► Verlegen Sie das Netzanschlusskabel, 3-adrig, zwischen dem externen Schalter/Taster und
der Wandöffnung Wandeinbauhülse.
Achten Sie darauf, dass das Kabelende ca. 500 mm in den Innenraum hineinragt.
► Verputzen Sie den Putz-/Mauerschlitz.
Die Wandöffnung ist erstellt und die Wandeinbauhülse ist montiert..
Ö
5.2
Abluftventilator Avio NF 100 einsetzen
Schraubendreher, Wasserwaage, Bohrmaschine mit Bohrer Ø 6 mm, Dübel,
geeignetes Abisolierwerkzeug
Voraussetzungen:
Die Wandeinbauhülse ist montiert/
Das Netzanschlusskabel ist verlegt.
► Lösen Sie die Verschraubung an der Unter-
kante der Grundplatte Innenblende.
► Ziehen Sie vorsichtig an der Unterkante (roter
Pfeil) der Grundplatte Innenblende bis die vier
Ecken hörbar ausrasten. (1)
► Heben Sie die Innenblende nach oben ab. (2)
Sie haben die Innenblende entfernt.
Ö
► Setzen Sie das Ventilator-Gehäuse vom
Innenraum aus in die Wandeinbauhülse.
► Richten Sie das Ventilator-Gehäuse mit einer
Wasserwaage gerade aus.
► Markieren Sie die vier Eckbohrungen (blaue
Pfeile).
► Entnehmen Sie das Ventilator-Gehäuse wie-
der aus der Wandeinbauhülse.
► Bringen Sie die Bohrungen, Ø 6 mm,
min. 30 mm tief, an.
► Setzen Sie vier Dübel S6, 30 mm, ein.
Abluftventilator Avio NF 100
EINBAU UND MONTAGE
