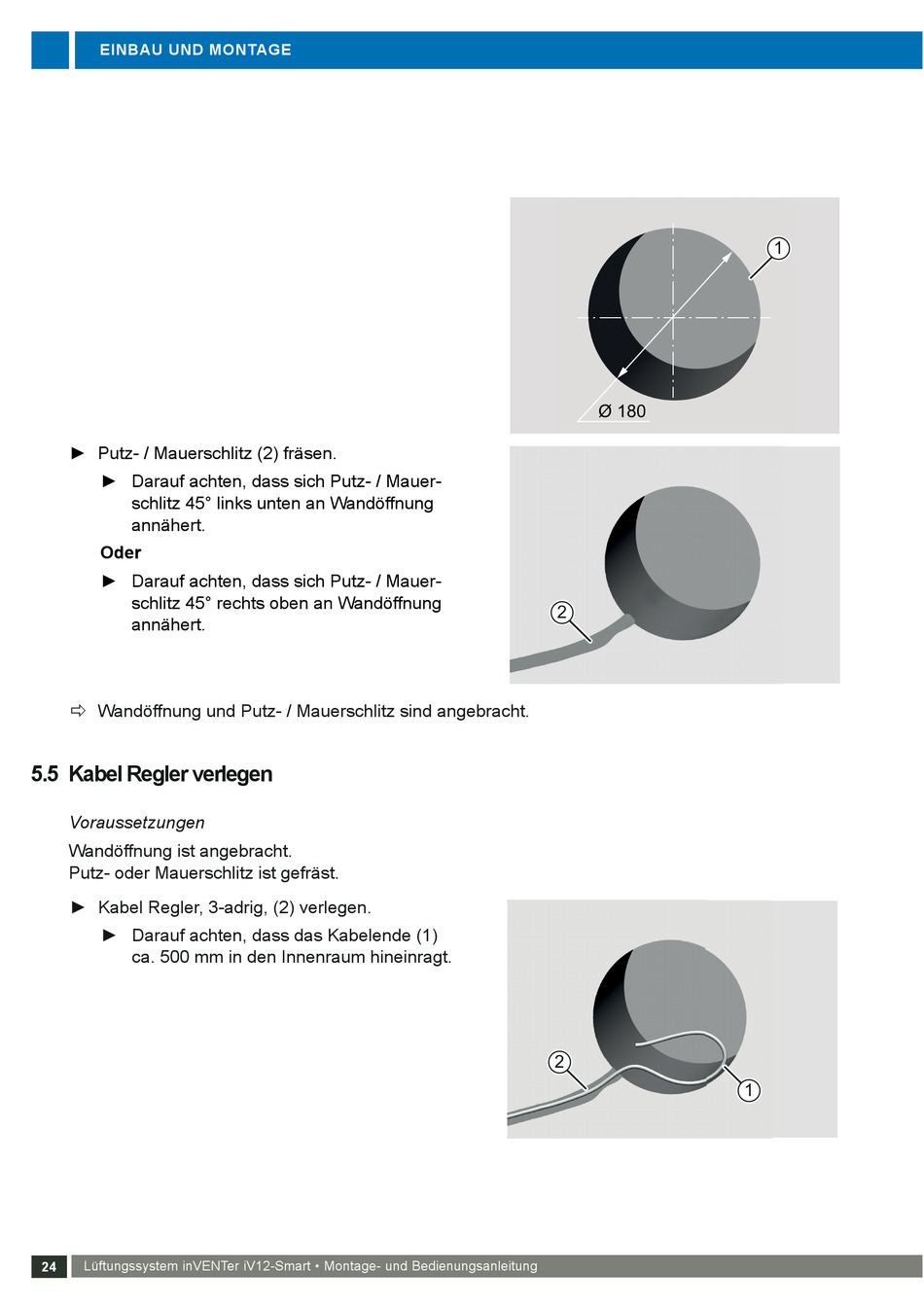

inVENTer iV12-Smart Montage- Und Bedienungsanleitung Seite 24

EINBAU UND MONTAGE
Mauerwerk ist trocken und tragfähig.
Keine tragenden Elemente in der Position des geplanten Bohrlochs / Putz- oder Mauerschlitzes.
• Wandöffnung, Ø 180 mm (1) mit einem Gefälle
von 1 ... 2° zur Außenwand im Mauerwerk an-
bringen.
• Putz- / Mauerschlitz (2) fräsen.
• Darauf achten, dass sich Putz- / Mauer-
schlitz 45° links unten an Wandöffnung
annähert.
Oder
• Darauf achten, dass sich Putz- / Mauer-
schlitz 45° rechts oben an Wandöffnung
annähert.
ð
Wandöffnung und Putz- / Mauerschlitz sind angebracht.
5.5 Kabel Regler verlegen
Voraussetzungen
Wandöffnung ist angebracht.
Putz- oder Mauerschlitz ist gefräst.
• Kabel Regler, 3-adrig, (2) verlegen.
• Darauf achten, dass das Kabelende (1)
ca. 500 mm in den Innenraum hineinragt.
Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung
24
Ø 180
2
2
1
1
