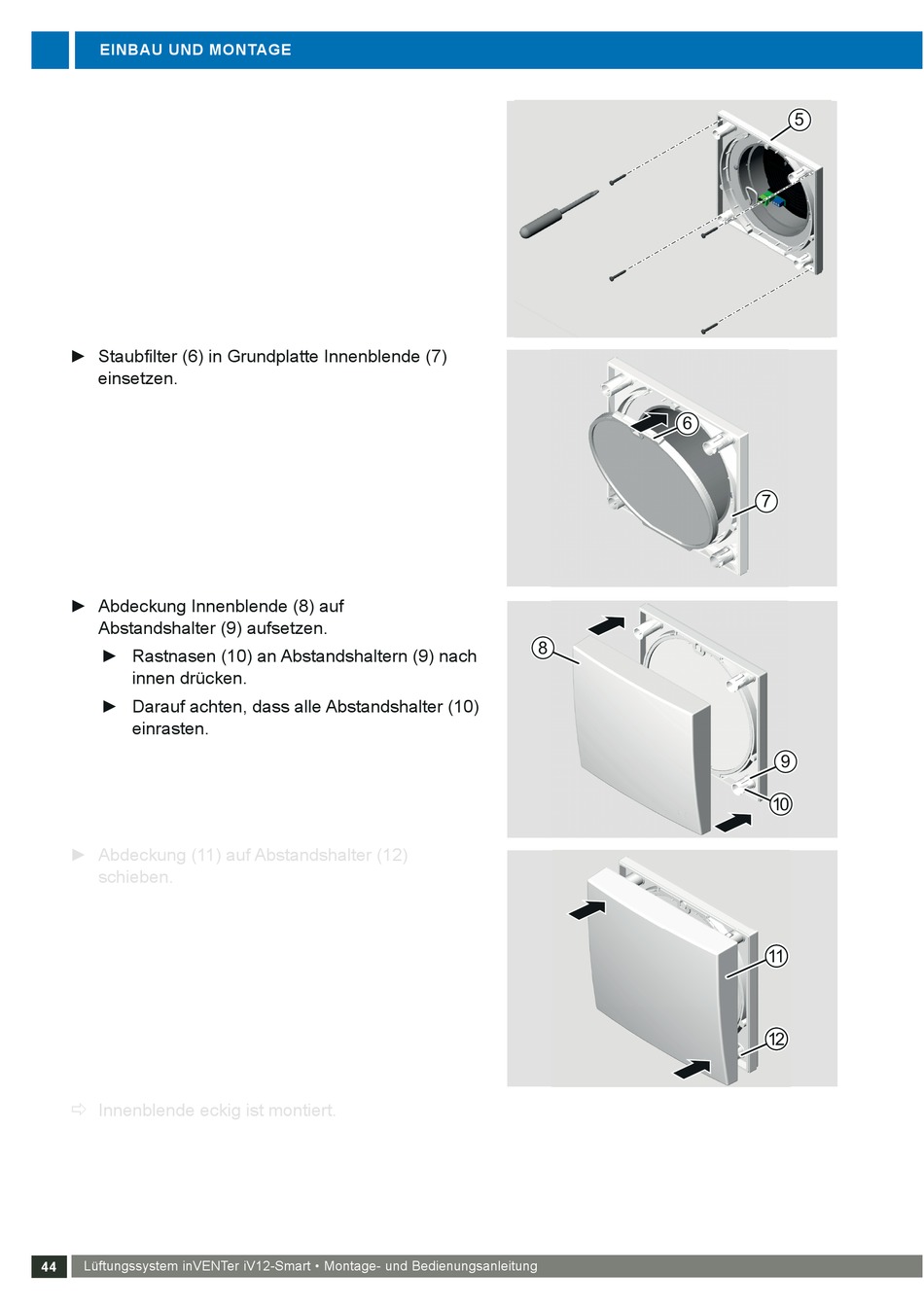

EINBAU UND MONTAGE
• Grundplatte Innenblende (5) an Innenwand
verschrauben.
• Staub! lter (6) in Grundplatte Innenblende (7)
einsetzen.
• Abdeckung Innenblende (8) auf
Abstandshalter (9) aufsetzen.
• Rastnasen (10) an Abstandshaltern (9) nach
innen drücken.
• Darauf achten, dass alle Abstandshalter (10)
einrasten.
• Abdeckung (11) auf Abstandshalter (12)
schieben.
ð
Innenblende eckig ist montiert.
Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung
