∅160
1 Befestigungselement
2 Aussparung Kabel Regler
Flachkanal Corner
1
55

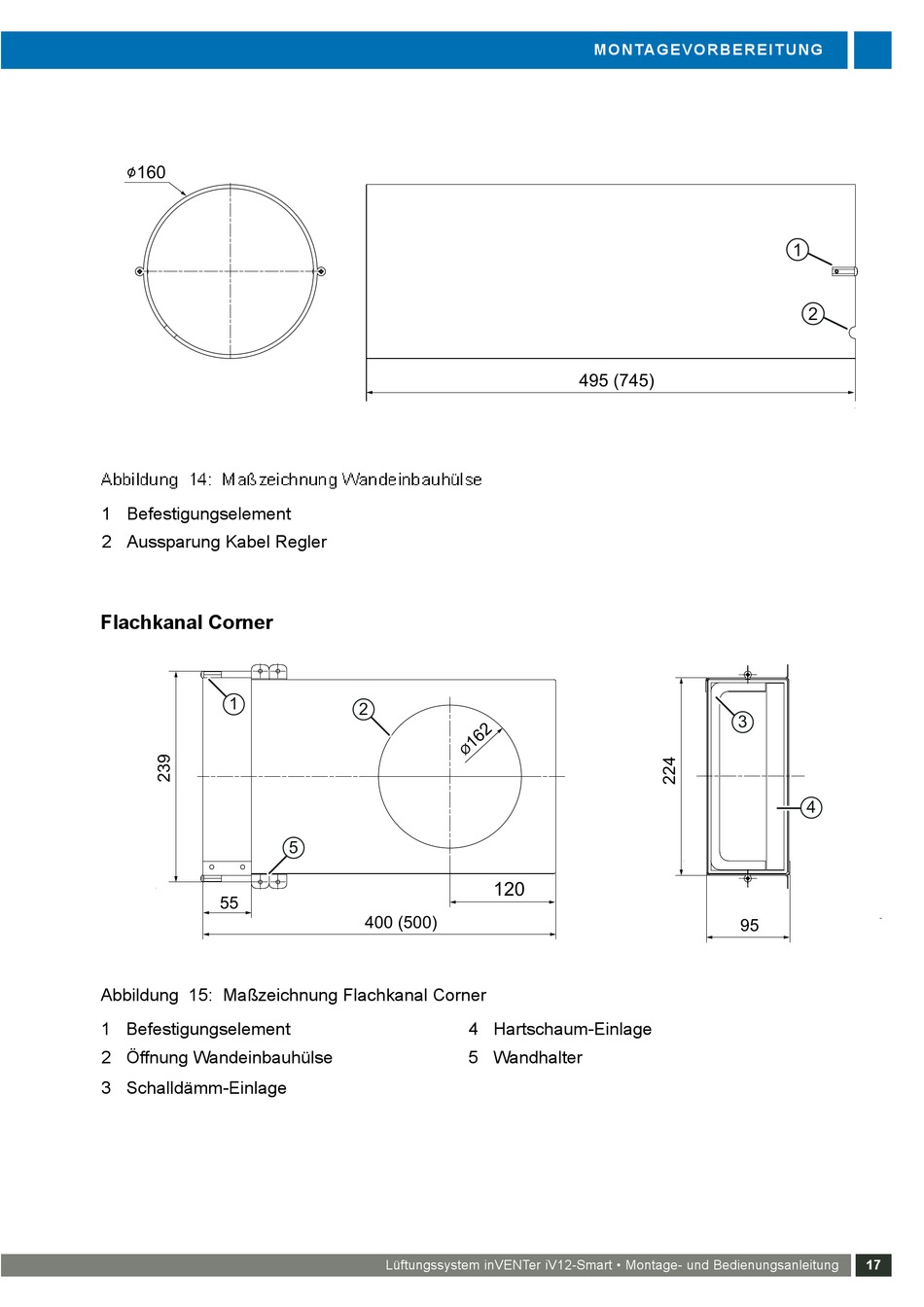

Abbildung 15: Maßzeichnung Flachkanal Corner
1 Befestigungselement
2 Öffnung Wandeinbauhülse
3 Schalldämm-Einlage
2
5
400 (500)
Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung
MO N TAG EV O RB E R E ITU N G
495 (745)
120
4 Hartschaum-Einlage
5 Wandhalter
1
2
3
4
95
17
