EINBAU UND MONTAGE

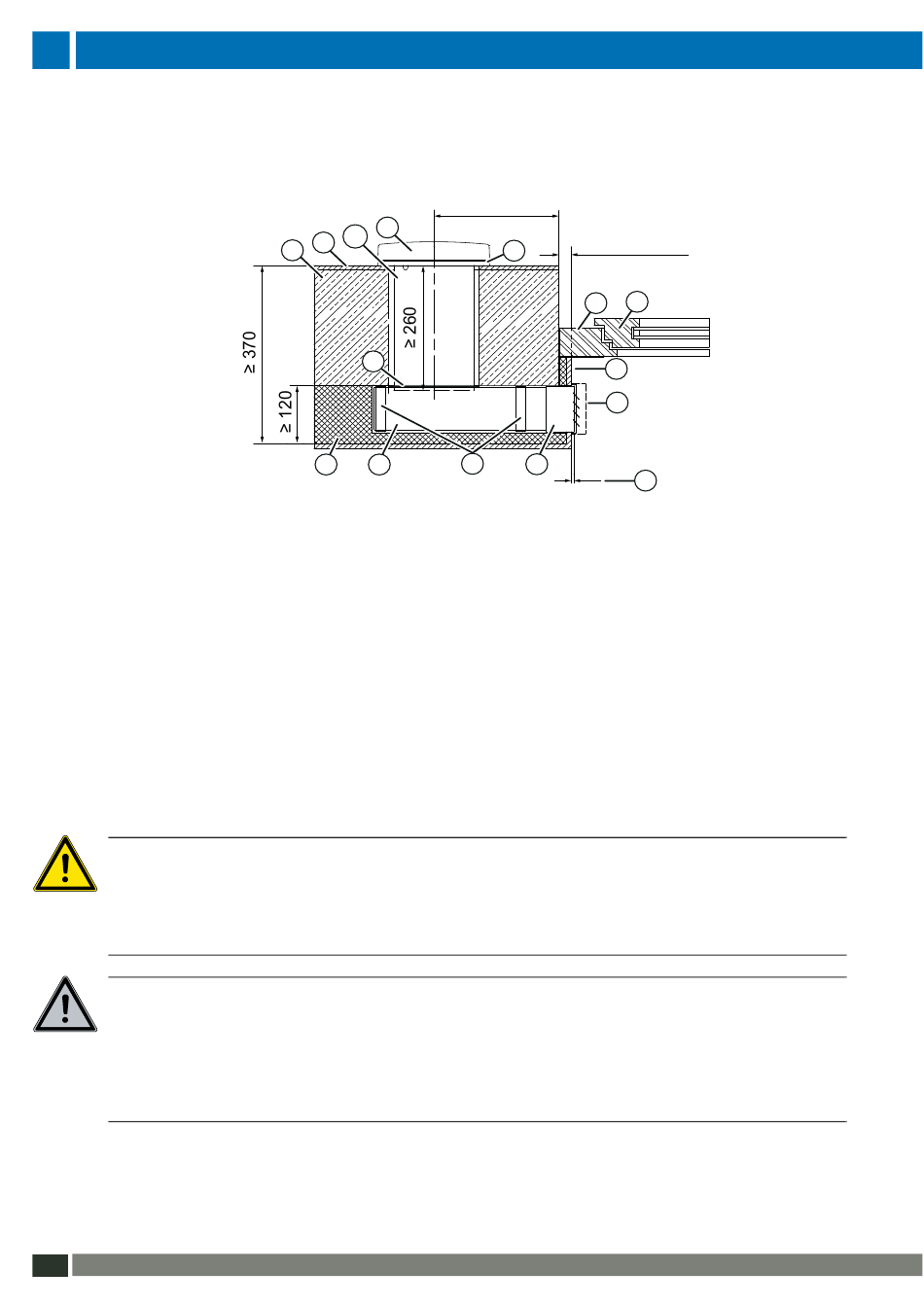

Montagevorbereitung Flachkanal Corner
1 Mauerwerk
2 Innenputz
3 Wandeinbauhülse
4 Abdeckung Innenblende
5 Grundplatte Innenblende
)
**
Flachkanal Corner 400 verwenden, wenn (y + z) min. 275 mm / max. 295 beträgt.
Flachkanal Corner 500 verwenden, wenn (y + z) min 375 mm / max. 395 mm beträgt.
Flachkanal Corner montieren
Bildung von Kondenswasser.
Beschädigung der Außenwand"
# Flachkanal Corner mit einem Gefälle von 1 ... 2° zur Fensterlaibung montieren.
Styropor-Scheiben in Wandeinbauhülse.
Kein Luftvolumenstrom"
# Vor Montage des Flachkanals Corner Styropor-Scheiben aus Wandeinbauhülse
entfernen.
Lüftungssystem inVENTer iV12-Smart • Montage- und Bedienungsanleitung
34
4
3
2
1
15
13
14
6 Fensterrahmen
7 Fenster! ügel
8 Laibungskante Putz
9 Laibungsgitter
10 Überstand Schiebehülse Flach-
kanal zu Laibungskante Putz
y ≥ 250
25 ≤ z ≤ 45
5
7
6
8
9
12
11
5
10
11 Schiebehülse Flachkanal
12 Wandhalter
13 Flachkanal Corner**
14 Dämmung
15 Dichtungsband
)
