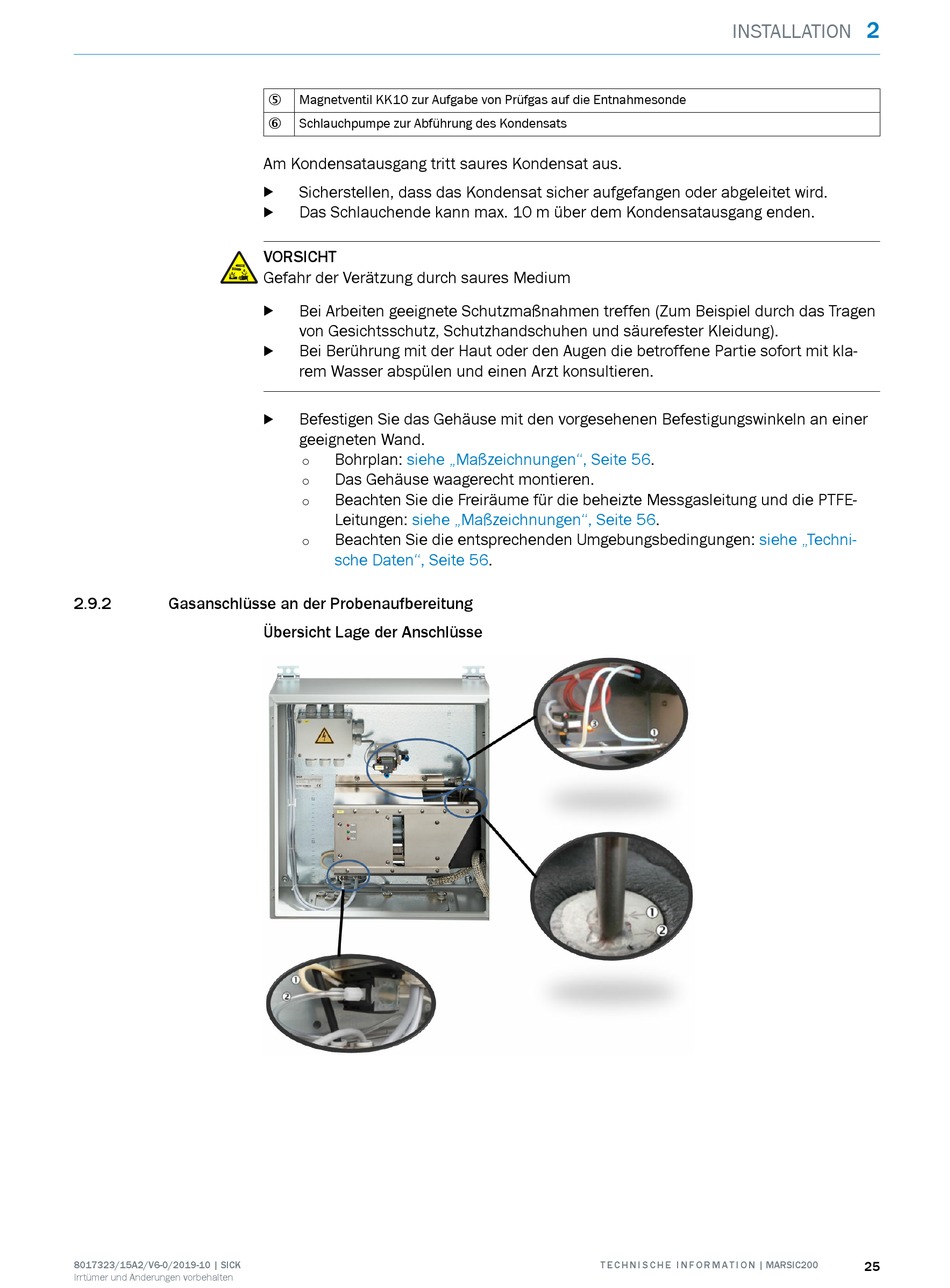

2.9.2 Gasanschlüsse an der Probenaufbereitung
8017323/15A2/V6-0/2019-10 | SICK
Irrtümer und Änderungen vorbehalten
Magnetventil KK10 zur Aufgabe von Prüfgas auf die Entnahmesonde
5
Schlauchpumpe zur Abführung des Kondensats
6
Am Kondensatausgang tritt saures Kondensat aus.
Sicherstellen, dass das Kondensat sicher aufgefangen oder abgeleitet wird.
b
Das Schlauchende kann max. 10 m über dem Kondensatausgang enden.
b
VORSICHT
Gefahr der Verätzung durch saures Medium
Bei Arbeiten geeignete Schutzmaßnahmen treffen (Zum Beispiel durch das Tragen
b
von Gesichtsschutz, Schutzhandschuhen und säurefester Kleidung).
Bei Berührung mit der Haut oder den Augen die betroffene Partie sofort mit kla‐
b
rem Wasser abspülen und einen Arzt konsultieren.
Befestigen Sie das Gehäuse mit den vorgesehenen Befestigungswinkeln an einer
b
geeigneten Wand.
Bohrplan: siehe „Maßzeichnungen", Seite
°
Das Gehäuse waagerecht montieren.
°
Beachten Sie die Freiräume für die beheizte Messgasleitung und die PTFE-
°
Leitungen: siehe „Maßzeichnungen", Seite
Beachten Sie die entsprechenden Umgebungsbedingungen:
°
sche Daten", Seite
Übersicht Lage der Anschlüsse
56.
56.
56.
T E C H N I S C H E I N F O R M A T I O N | MARSIC200
2
INSTALLATION
siehe „Techni‐
25
