2.2.3

Rohrverschraubung

8017323/15A2/V6-0/2019-10 | SICK
Irrtümer und Änderungen vorbehalten
Gas Qualität
Nullpunktgas Stickstoff 5.0
Referenzgas Externes Referenzgas
Genauigkeit: ± 2 %
Konzentration: 80 % ... 100 %
des Messbereichs
Das Referenzgas muss die
Spezifikationen der anzuwen‐
denden Richtlinien erfüllen
(z.B. MARPOL Annex VI)
Flussplan siehe „Gasflussplan", Seite 60
Dimension der Anschlüsse der PTFE-Rohre: DN4/6.
Das fachgerechte Verlegen der Messgasleitungen liegt in der Verantwortung des Betrei‐
bers.
Beachten Sie die beiliegenden Hinweise zur Verlegung der beheizten Messgasleitung.
VORSICHT
Die PTFE-Rohre sind knickempfindlich.
PTFE-Rohre in großen Bögen verlegen und gegebenenfalls einen Knickschutz vor‐
b
sehen.
Bei der Montage der Gehäuse die Freiräume beachten:
b
Seite 56.

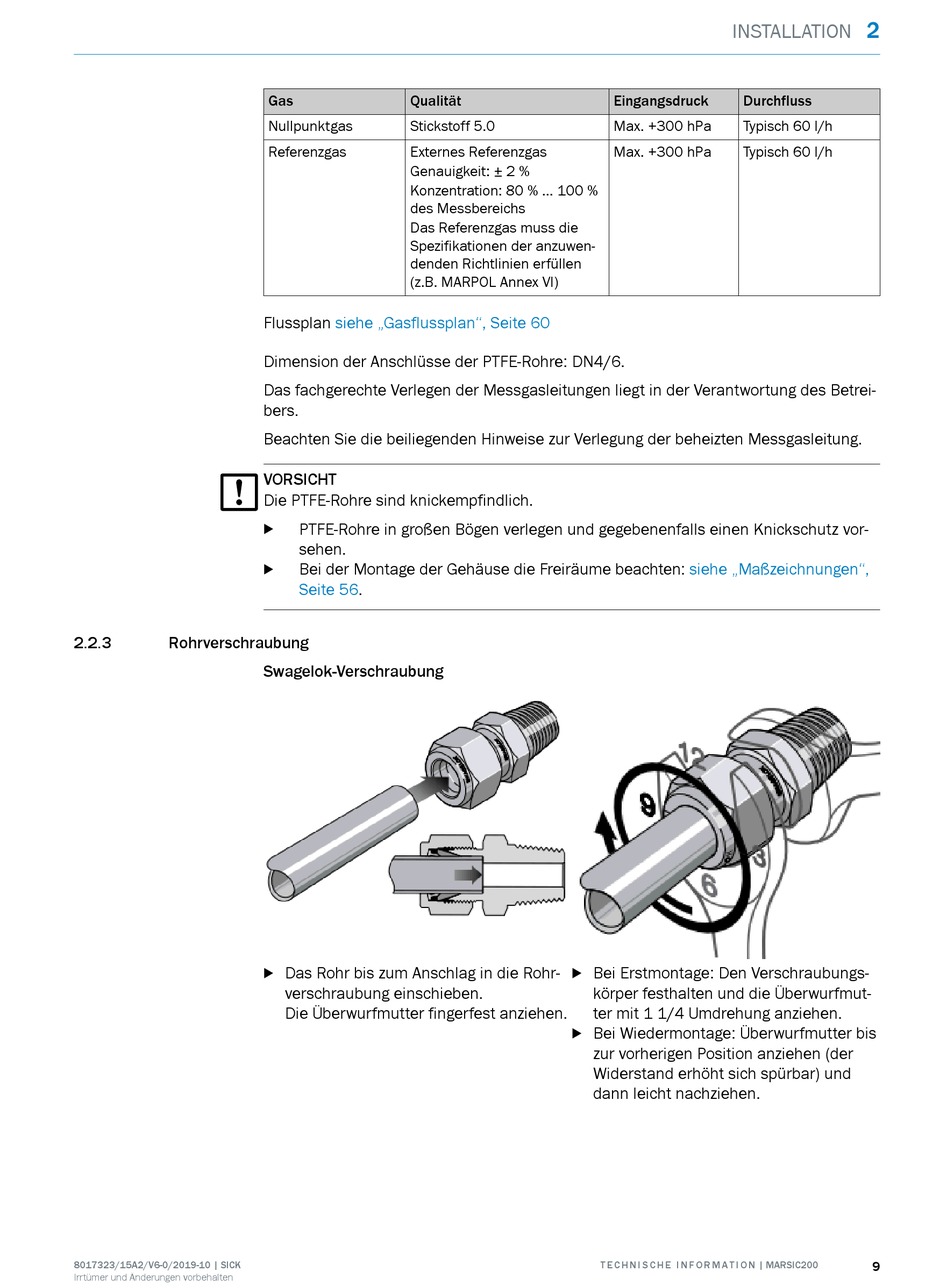

Swagelok-Verschraubung
b Das Rohr bis zum Anschlag in die Rohr‐
verschraubung einschieben.
Die Überwurfmutter fingerfest anziehen.
INSTALLATION
Eingangsdruck Durchfluss
Max. +300 hPa Typisch 60 l/h
Max. +300 hPa Typisch 60 l/h
siehe „Maßzeichnungen",
b Bei Erstmontage: Den Verschraubungs‐
körper festhalten und die Überwurfmut‐
ter mit 1 1/4 Umdrehung anziehen.
b Bei Wiedermontage: Überwurfmutter bis
zur vorherigen Position anziehen (der
Widerstand erhöht sich spürbar) und
dann leicht nachziehen.
