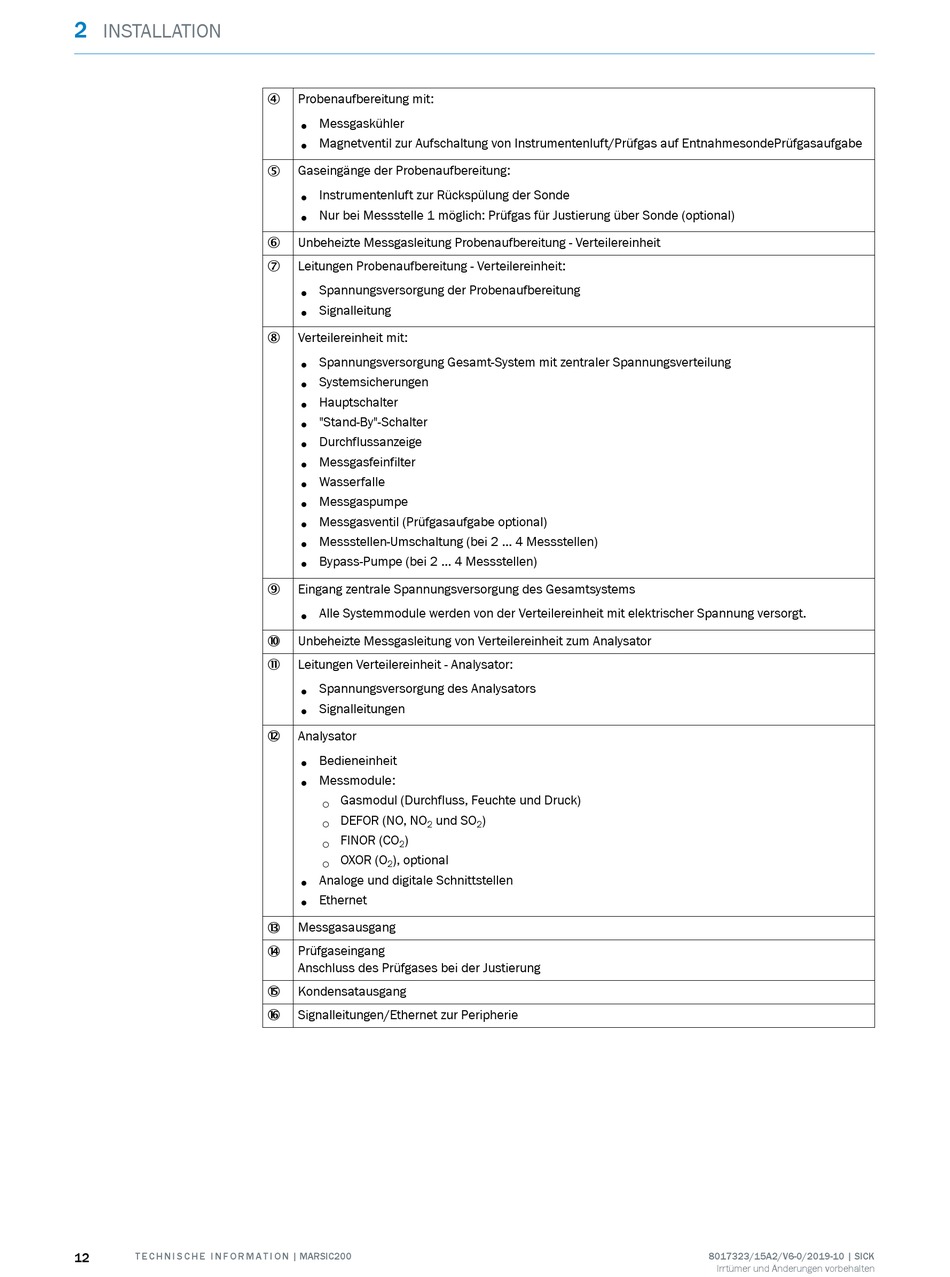

INSTALLATION
12 T E C H N I S C H E I N F O R M A T I O N | MARSIC200
Probenaufbereitung mit:
4
• Messgaskühler
• Magnetventil zur Aufschaltung von Instrumentenluft/Prüfgas auf EntnahmesondePrüfgasaufgabe
Gaseingänge der Probenaufbereitung:
5
• Instrumentenluft zur Rückspülung der Sonde
• Nur bei Messstelle 1 möglich: Prüfgas für Justierung über Sonde (optional)
Unbeheizte Messgasleitung Probenaufbereitung - Verteilereinheit
6
Leitungen Probenaufbereitung - Verteilereinheit:
7
•
Spannungsversorgung der Probenaufbereitung
•
Signalleitung
Verteilereinheit mit:
8
• Spannungsversorgung Gesamt-System mit zentraler Spannungsverteilung
• Systemsicherungen
• Hauptschalter
• "Stand-By"-Schalter
• Durchflussanzeige
• Messgasfeinfilter
• Wasserfalle
• Messgaspumpe
• Messgasventil (Prüfgasaufgabe optional)
• Messstellen-Umschaltung (bei 2 ... 4 Messstellen)
• Bypass-Pumpe (bei 2 ... 4 Messstellen)
Eingang zentrale Spannungsversorgung des Gesamtsystems
9
• Alle Systemmodule werden von der Verteilereinheit mit elektrischer Spannung versorgt.
Unbeheizte Messgasleitung von Verteilereinheit zum Analysator
ß
Leitungen Verteilereinheit - Analysator:
à
• Spannungsversorgung des Analysators
• Signalleitungen
Analysator
á
• Bedieneinheit
• Messmodule:
Gasmodul (Durchfluss, Feuchte und Druck)
°
DEFOR (NO, NO und SO
°
2
FINOR (CO )
°
2
OXOR (O ), optional
°
2
•
Analoge und digitale Schnittstellen
•
Ethernet
Messgasausgang
â
Prüfgaseingang
ã
Anschluss des Prüfgases bei der Justierung
Kondensatausgang
ä
Signalleitungen/Ethernet zur Peripherie
å
)
