VOS412-BIS
Produktbeschreibung
4.3
Schnittstellen und Anschlüsse
Folgende Geräteanschlüsse befinden sich am Gerät:
1

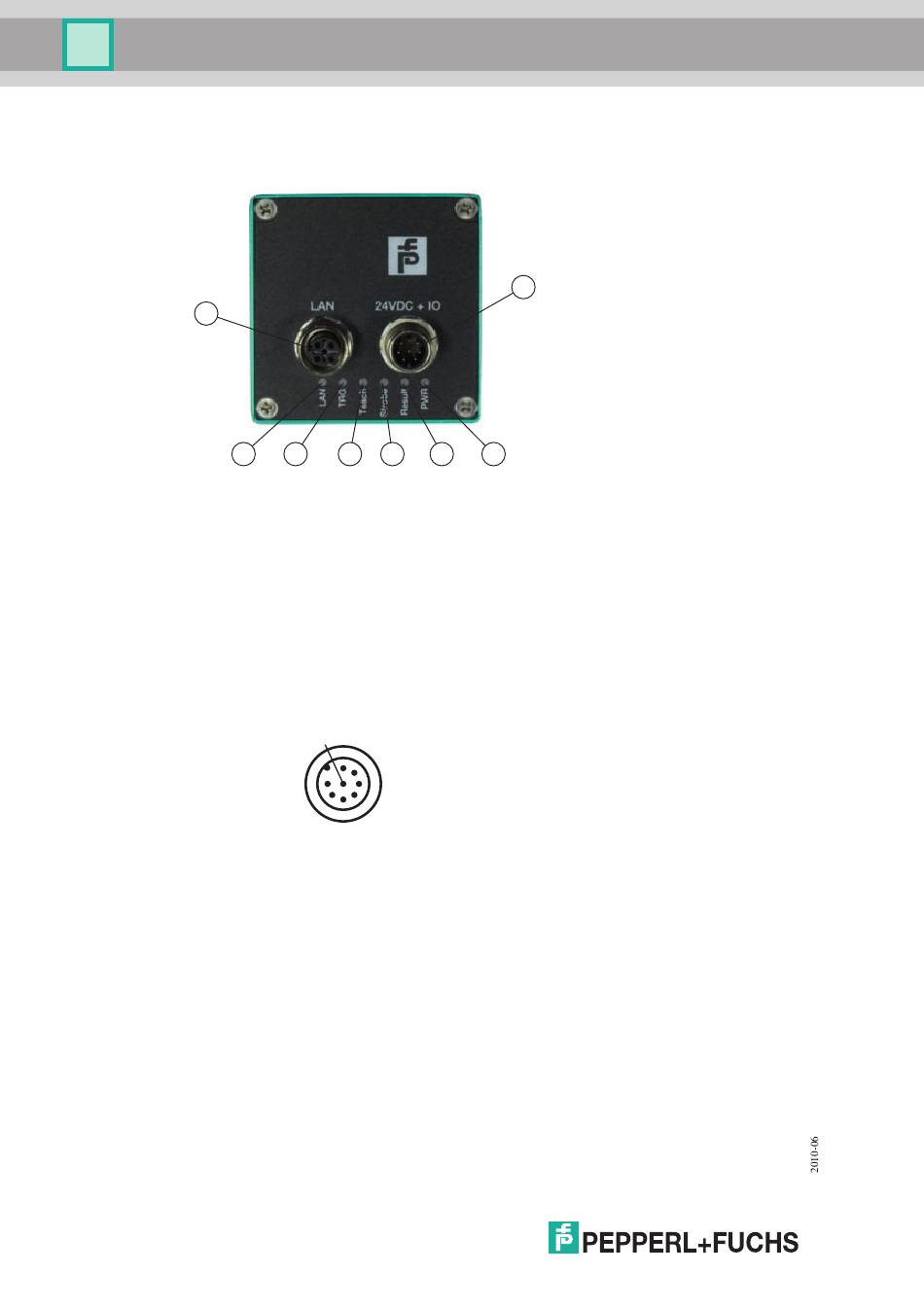

Bild 4.2: Geräteanschlüsse
1
Netzwerk (4-poliger M12-Buchse)
2
Spannungsversorgung, Eingänge und Ausgänge (8-poliger M12-Stecker)
Spannungsversorgung
An der Gehäuserückseite befindet sich eine 8-poliger M12-Stecker für den Anschluss der
Spannungsversorgung und der Eingänge und Ausgänge. Die Pin-Belegung entnehmen Sie der
folgenden Grafik:
Bild 4.3: Anschlussbelegung Betriebsspannung und Eingänge und Ausgänge
1
Encoder
2
24 V Versorgung Gerät
3
Ausgang RESULT
4
Ausgang STROBE
5
Eingang TEACH (Durch Anlegen eines High-Pegels wird ein Einlernvorgang gestartet)
6
Eingang TRIGGER
7
Masse Gerät (GND)
8
Ausgang MODE (High = Inspektion, Low = Einlernen)
10
8
7
6
5
1
8
7
2
6
3
5
4
2
4
3
