Produktbeschreibung
4.2 Anzeigen und Bedienelemente
Auf der Beleuchtungseinheit sind 6 Anzeige-LEDs angebracht, die Sie über die verschiedenen
Status des Gerätes informieren.
1

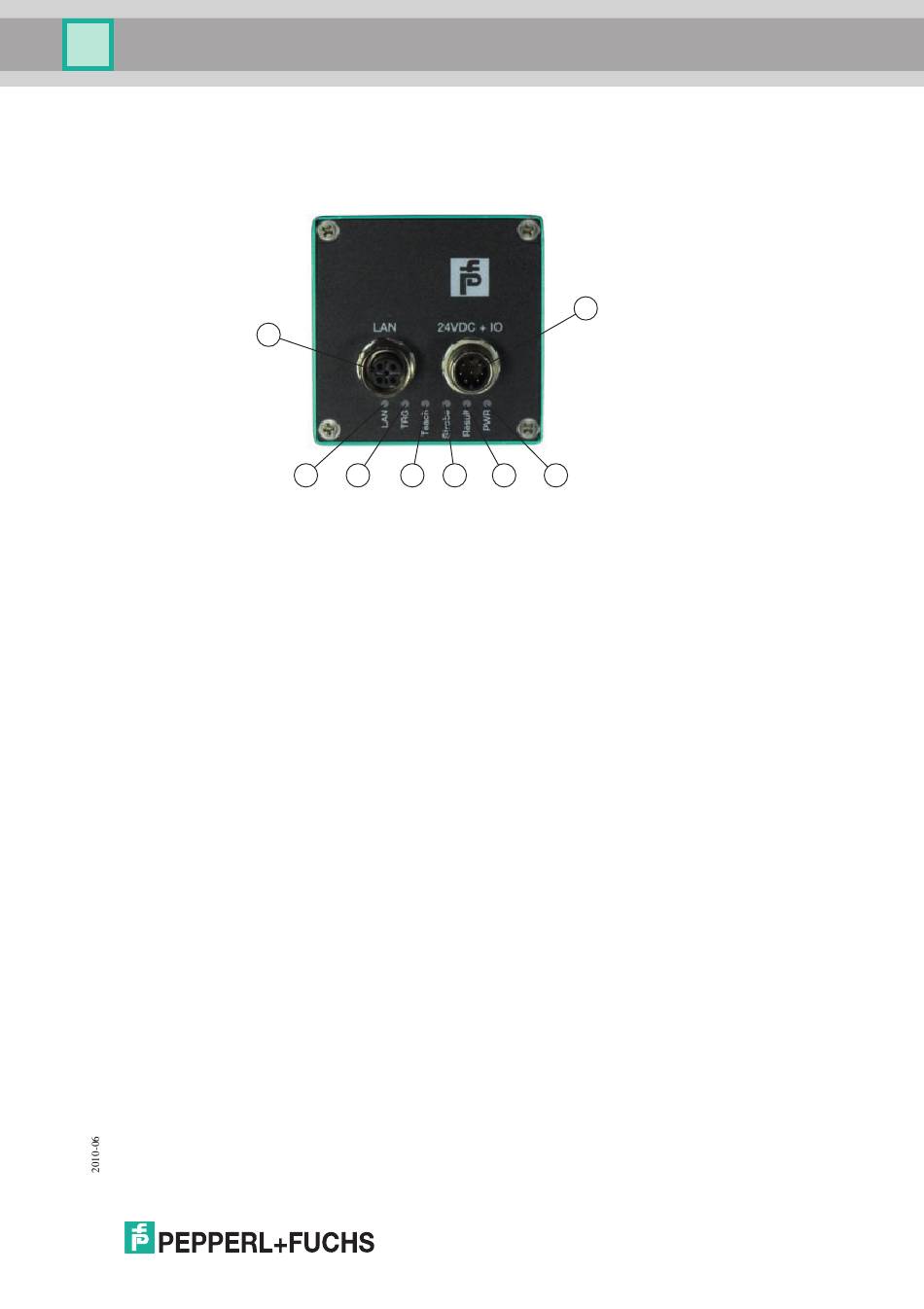

Bild 4.1: Anzeigen und Bedienelemente
3 Power (PWR)
Leuchtet grün, wenn der Sensor betriebsbereit ist.
4 Ergebnis (Result)
Leuchtet grün, wenn das Ergebnis gut war.
5 Ausführung der Lesung (Strobe)
Leuchtet, wenn die Lesung beendet ist.
6 Einlernen (Teach)
Leuchtet, wenn der Teachvorgang gestartet ist.
7 Triggersensor (TRG)
Leuchtet gelb, sobald ein angeschlossener Triggersensor auslöst.
8 Netzwerk (LAN)
Leuchtet grün, sobald eine Netzwerkverbindung besteht.
8 7 6 5
2
4 3
