VOS412-BIS
Inbetriebnahme
6

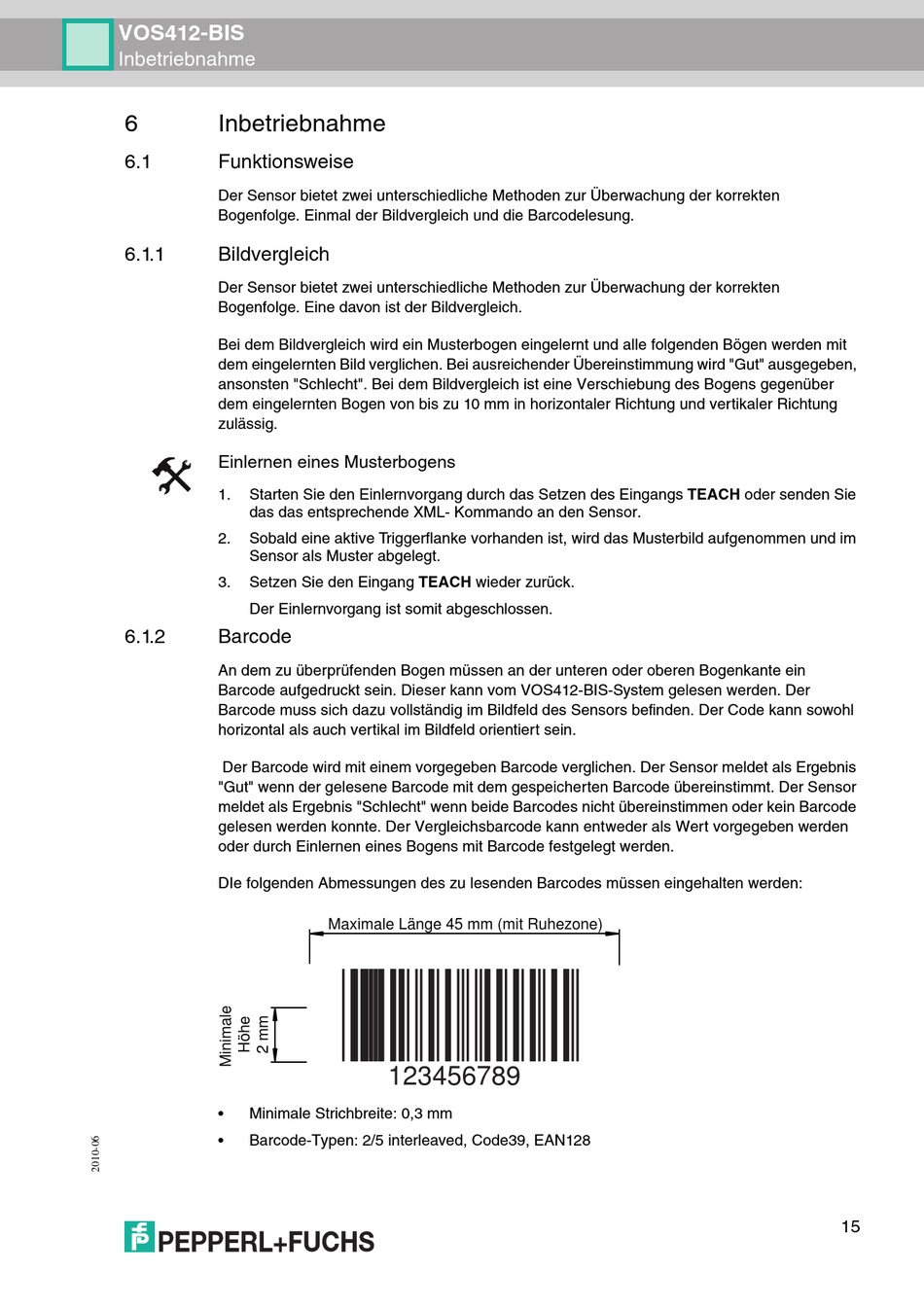

Inbetriebnahme
6.1
Funktionsweise
Der Sensor bietet zwei unterschiedliche Methoden zur Überwachung der korrekten
Bogenfolge. Einmal der Bildvergleich und die Barcodelesung.
6.1.1
Bildvergleich
Der Sensor bietet zwei unterschiedliche Methoden zur Überwachung der korrekten
Bogenfolge. Eine davon ist der Bildvergleich.
Bei dem Bildvergleich wird ein Musterbogen eingelernt und alle folgenden Bögen werden mit
dem eingelernten Bild verglichen. Bei ausreichender Übereinstimmung wird "Gut" ausgegeben,
ansonsten "Schlecht". Bei dem Bildvergleich ist eine Verschiebung des Bogens gegenüber
dem eingelernten Bogen von bis zu 10 mm in horizontaler Richtung und vertikaler Richtung
zulässig.
Einlernen eines Musterbogens
1.
Starten Sie den Einlernvorgang durch das Setzen des Eingangs TEACH oder senden Sie
das das entsprechende XML- Kommando an den Sensor.
2.
Sobald eine aktive Triggerflanke vorhanden ist, wird das Musterbild aufgenommen und im
Sensor als Muster abgelegt.
3.
Setzen Sie den Eingang TEACH wieder zurück.
Der Einlernvorgang ist somit abgeschlossen.
6.1.2
Barcode
An dem zu überprüfenden Bogen müssen an der unteren oder oberen Bogenkante ein
Barcode aufgedruckt sein. Dieser kann vom VOS412-BIS-System gelesen werden. Der
Barcode muss sich dazu vollständig im Bildfeld des Sensors befinden. Der Code kann sowohl
horizontal als auch vertikal im Bildfeld orientiert sein.
Der Barcode wird mit einem vorgegeben Barcode verglichen. Der Sensor meldet als Ergebnis
"Gut" wenn der gelesene Barcode mit dem gespeicherten Barcode übereinstimmt. Der Sensor
meldet als Ergebnis "Schlecht" wenn beide Barcodes nicht übereinstimmen oder kein Barcode
gelesen werden konnte. Der Vergleichsbarcode kann entweder als Wert vorgegeben werden
oder durch Einlernen eines Bogens mit Barcode festgelegt werden.
DIe folgenden Abmessungen des zu lesenden Barcodes müssen eingehalten werden:
•
Minimale Strichbreite: 0,3 mm
•
Barcode-Typen: 2/5 interleaved, Code39, EAN128
Maximale Länge 45 mm (mit Ruhezone)
123456789
15
