SmartRunner Explorer
Produktspezifikationen
2.5

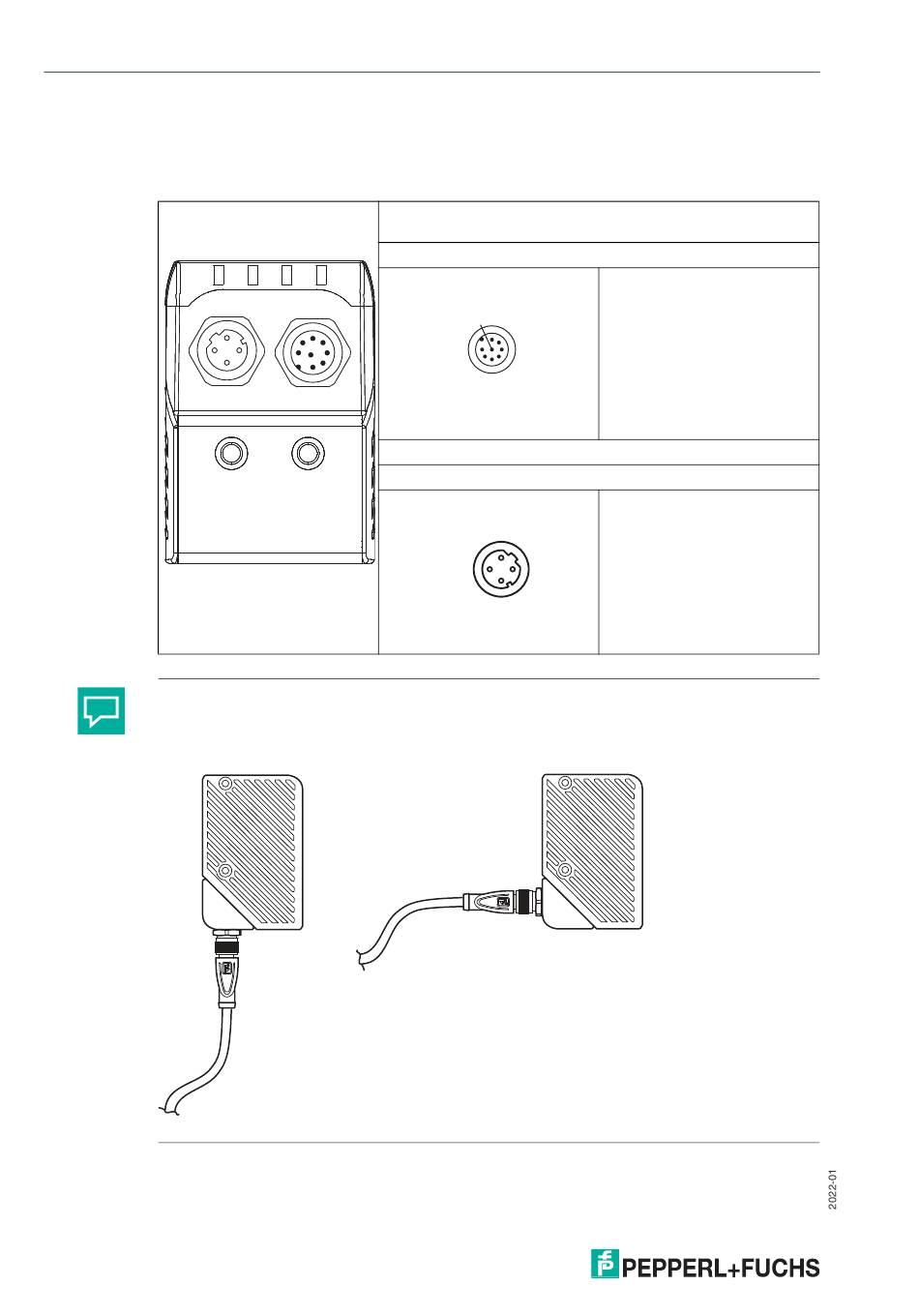

Schnittstellen und Anschlüsse
Folgende Anschlüsse befinden sich am Sensor.
Anschlussbelegung
Tipp
Die Gehäuseecke mit den Anschlüssen ist drehbar. Um eine einfache Verkabelung zu
gewährleisten, können Sie je nach Montageposition den Gerätestecker in eine andere
Richtung drehen.
Abbildung 2.6
12
24 V DC + IO (Spannungsversorgung, Eingänge und
Ausgänge)
M12-Stecker, A-kodiert, 8-polig
LAN (Netzwerk)
M12-Buchse, D-kodiert, 4-polig
M12-Gerätestecker
1. IN Trigger
2. + UB
1
8
7
3. nc
2
6
4. nc
3
5
5. nc
4
6. nc
7. GND
1. TX+ Ethernet
2. RX+ Ethernet
1
3. TX- Ethernet
4
2
4. TX- Ethernet
3
