VOS412-BIS
Bedienung
7 Bedienung
7.1 Betriebszustand Inspektion
Um eine Überprüfung zu starten gehen Sie wie folgt vor:
Bild überprüfen

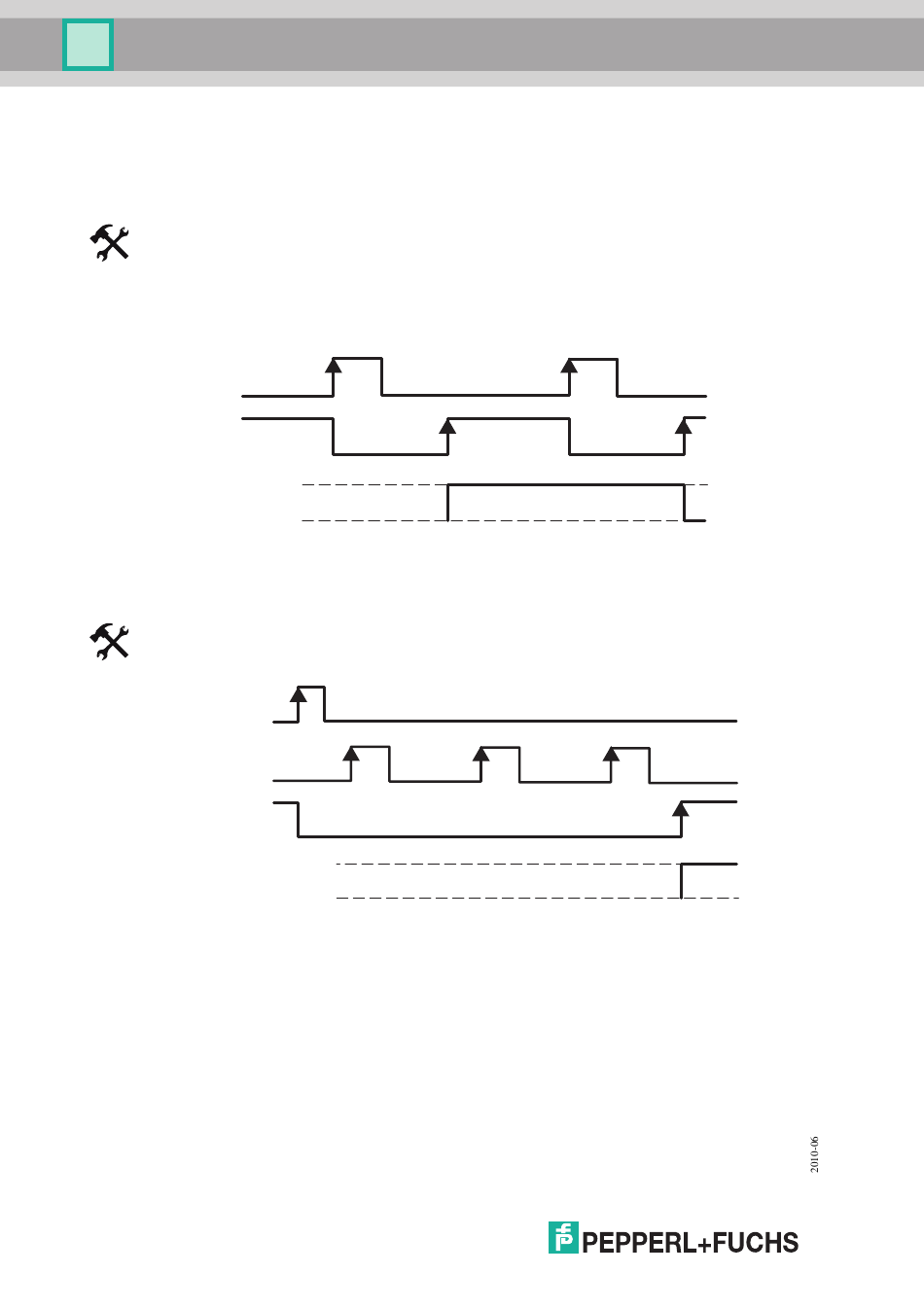

1. Sobald eine steigende Flanke am Triggersignal anliegt, wird eine Bildaufnahme mit an-
schließender Prüfung ausgelöst.
2. Nach der Auswertung des Bildes gibt der Ausgang STROBE einen High-Pegel aus.
3. Der Ausgang RESULT gibt das Inspektionsergebnis aus. Low = Schlecht, High = Gut.
Trigger-
Signal
Ausgang
Strobe
Ausgang
Result
7.2 Betriebszustand Einlernen
Um ein Muster einzulernen gehen Sie wie folgt vor:
Muster einlernen
1. Legen Sie einen High-Pegel am Eingang TEACH an.
Eingang
Teach
Trigger-
Signal
Mode
Result
2. Durch eine positive Flanke am Triggereingang, werden je nach Einlern-Betriebsart eine
oder mehrere Bildaufnahmen ausgelöst.
3. Der Sensor wählt von den aufgenommenen Bildern das Beste aus und lernt dieses als
Muster ein.
4. Der Einlernvorgang ist dann abgeschlossen, wenn der Ausgang Strobe auf High-Pegel
gesetzt wird.
5. Am Ausgang RESULT wird ausgegeben, wie erfolgreich der Einlernvorgang verlaufen ist:
"High" = Bilderkennung erfolgreich eingelernt
"Low" = Bilderkennung konnte nicht eingelernt werden, der Sensor arbeitet im Grauwert-
Vergleichsmodus.
16
1
gut
schlecht
gut
schlecht
2
