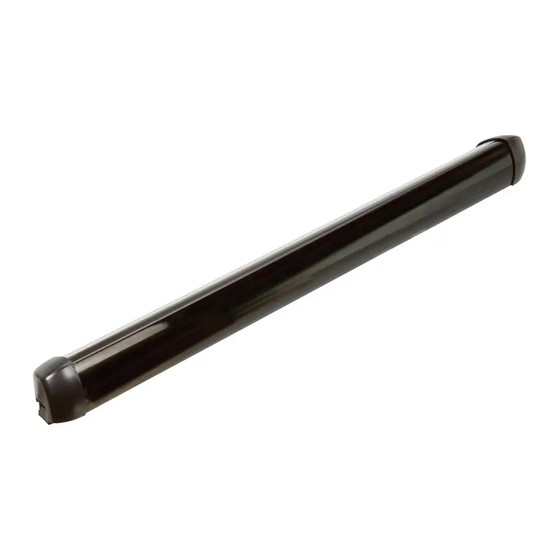

Aktiv-lnfrarot-sensor zur personendetektion an automatischen türen bis 1600 mm türbreite
Vorschau ausblenden
1
2
3
4
5
6
7
8

Werbung

Quicklinks

Diese Anleitung herunterladen
DoorScan-2P / 4P-1600
Aktiv-Infrarot-Sensor zur Personendetektion an automatischen Türen bis 1600 mm Türbreite
Originalbetriebsanleitung für Geräteversion V.02.
Sicherheitshinweise
Das Gerät darf nur mit Schutzkleinspannung betrieben werden, die mit den Safety Extra Low Voltage
!
(SELV)-Anforderungen in den auf IEC 60950 basierenden Sicherheitsstandards übereinstimmt.
Dieses Gerät darf nur von geschultem, qualifiziertem Personal installiert und gewartet werden.

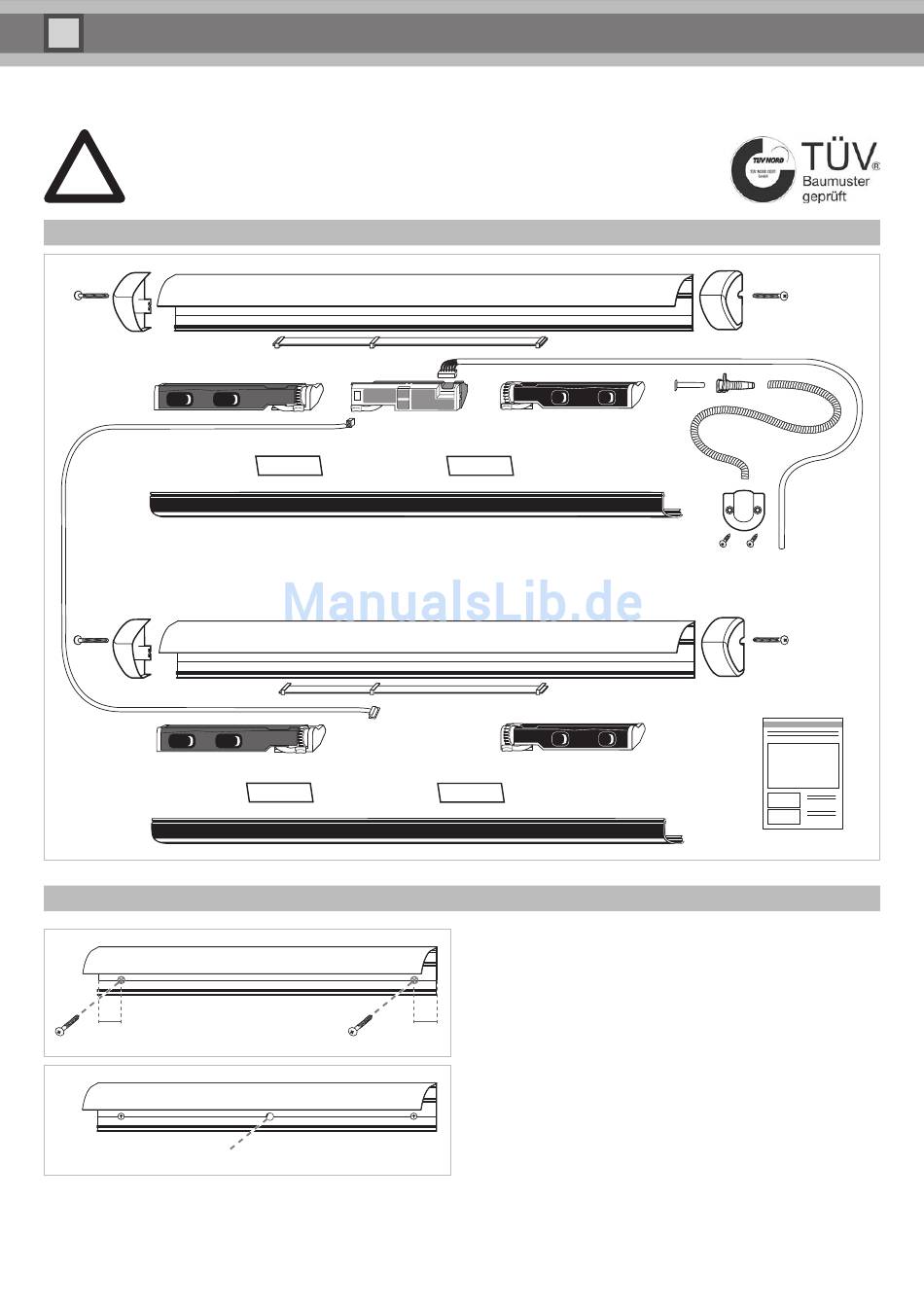

Lieferumfang
Sendermodul (2x)
Verbindungskabel für
Übergang Bandseite zu Bandgegenseite (1x)
Sendermodul (2x)
Die Anzahl der Teile kann je nach Ausführung variieren.
A) Sensorleisten montieren
50 mm
Ø 8 mm
Interfacemodul (1x)
Kabelhalterung (4x)
Sensorblende (2x)
Sensorleiste (2x)
1. Sensorleiste bei Bedarf auf die benötigte Länge zusägen.
2. Sensorleiste an die gewünschte Montageposition ansetzen.
Montagehöhe: 1500-3500 mm
3. Montagebohrungen an der Nut in der Sensorleiste setzen.
4. Sensorleiste anschrauben.
50 mm
Maximale Schraubenkopfhöhe: 3,5 mm beachten.
5. Schritte 1-4 auf der gegenüberliegenden Türseite wiederholen.
6. Durchgangsbohrung für die Verbindung der Band- und
Bandgegenseite setzen.
Durchmesser: ca. 8 mm
Hinweis: Bohrung links vom Interface erleichtert die Kabelverlegung.
Türübergangskabel zur Türsteuerung mit Zubehör (1x)
Empfängermodul (2x)
Endkappen mit Montagezubehör (4x)
Verbindungskabel Module- Flachbandleitung (2x)
Empfängermodul (2x)
Deutsch
Betriebsanleitung

Werbung

loading

Verwandte Anleitungen für Pepperl+Fuchs DoorScan-4P-1600

Inhaltszusammenfassung für Pepperl+Fuchs DoorScan-4P-1600

  • Seite 1 DoorScan-2P / 4P-1600 Deutsch Aktiv-Infrarot-Sensor zur Personendetektion an automatischen Türen bis 1600 mm Türbreite Originalbetriebsanleitung für Geräteversion V.02. Sicherheitshinweise Das Gerät darf nur mit Schutzkleinspannung betrieben werden, die mit den Safety Extra Low Voltage (SELV)-Anforderungen in den auf IEC 60950 basierenden Sicherheitsstandards übereinstimmt. Dieses Gerät darf nur von geschultem, qualifiziertem Personal installiert und gewartet werden.

  • Seite 2: Montage Und Anschluss

    DoorScan-2P / 4P-1600 MONTAGE und ANSCHLUSS Auf beiden Türseiten ist der Sender (ROT) immer links und der Empfänger min. 500 mm / max. 1000 mm (BLAU) immer rechts in der Sensorleiste zu positionieren. min. 500 mm / max. 1000 mm Das Interface (GRÜN) kann mittig zwischen den beiden Modulen frei posi- tioniert werden.
  • Seite 3 Deutsch D) Anschluss für Türsteuerung 1. Je nach Lage der Türsteuerung die passende Endkappe (rechts/links) für den Kabelaustritt wählen, um die Kabeldurchführung vorzubereiten. Je nach Weiterführung des Kabels in Richtung Türsteuerung bieten die Endkappen 2 Möglichkeiten der Kabelverlegung. Möglichkeit A: senkrecht Möglichkeit B: waagrecht Das Türübergangskabel verläuft Das Türübergangskabel verläuft...

  • Seite 4: Neigungswinkel Einstellen

    DoorScan-2P / 4P-1600 EINSTELLUNGEN Detektionsfeld DoorScan Der Sensor arbeitet nach dem Aktiv-Infrarot-Verfahren und bildet pro Türseite ein nahezu rechteckiges, durchgängiges Detektionsfeld. Unter- bricht eine Person oder ein Gegenstand einen oder mehrere Lichtstrahlen, löst der Sensor die Schaltfunktion aus. Das aus 10 Strahlen aufgebaute Detektionsfeld stellt sich automatisch auf die Türbreite ein, wobei der Sensor eventuell überflüssige Strahlen abschaltet.
  • Seite 5 Deutsch Anzeige-Elemente Interface Empfänger Blank-LED (grün) Status DIP-LED (grün) Status Status-LED (rot) Status Leuchtet Blanking aktiv Leuchtet DIP-Stellung ON Leuchtet Detektion Blanking nicht oder nur Leuchtet nicht DIP-Stellung OFF Blinkt Fehleranzeige Leuchtet nicht teilweise aktiv Blinkt langsam Leuchtet nicht Keine Detektion Einstellung geändert (1Hz) 6 5 4 3 2 1...
  • Seite 6 DoorScan-2P / 4P-1600 APPLIKATIONSHINWEISE Fehleranzeigen Fehler nach Boden einlernen Gelbe Teach LED am Rote Status-LED am Empfänger-LED Kontaktierung aller Module mit der Flachbandleitung prüfen Empfänger funktionslos Interface flimmert Interface ist aus Empfängermodul tauschen Rote Status-LED am Empfänger-LED Systemfehler im Betriebsspannung aus- und wieder einschalten Interface blinkt 2x blinkt 1x Empfänger...
  • Seite 7 Deutsch Applikationshinweise Störungen durch gegenseitige Beeinflussung mehrerer Sensoren Bei aufeinander zulaufenden Türflügeln, z.B. an benachbarten Türen, sind unerwünschte Stoppsignale durch gegenseitige Beeinflussung möglich, wenn deren Messflecke sich überdecken. Durch gegenseitige Verschiebung der Sensoren könnte eine solche Überdeckung der Messflecke minimiert werden. An Doppelflügeltüren kommt es nicht zu einer gegenseitigen Beeinflussung der Sensoren beider Türflügel.

  • Seite 8: Werkseinstellungen

    DoorScan Cable BS/BGS Verbindungskabel für Übergang Bandseite zu Bandgegenseite Kontakt Pepperl+Fuchs World Headquarters Asia Pacific Headquarters Pepperl+Fuchs GmbH Pepperl+Fuchs Pte Ltd. . Singapore 139942 Lilienthalstraße 200 E-Mail: fa-info@sg.pepperl-fuchs.com D-68307 Mannheim . Germany USA Headquarters E-Mail: fa-info@de.pepperl-fuchs.com Pepperl+Fuchs Inc. Twinsburg . USA www.pepperl-fuchs.com...
