ELS II – Elektronische Leitspindel für Drehmaschinen 2-Achssteuerung
◄
AUSSENGEWINDE
Dieser Modus dient dem automatischen Drehen von Gewinden. Dieser Modus fährt beim
Zurücksetzen in Z-Richtung über 0 hinaus!

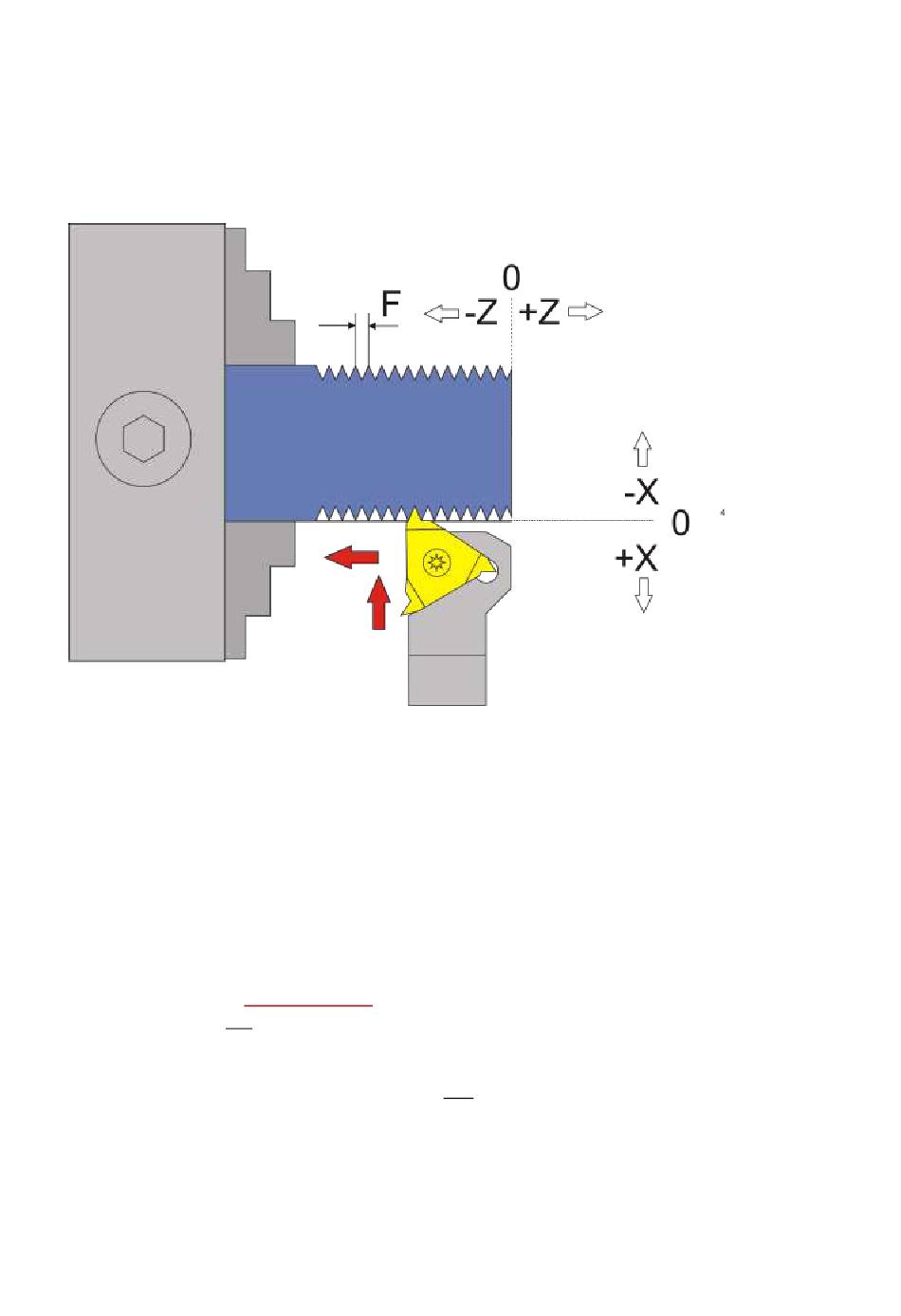

Vom Nullpunkt ausgehend fährt der Drehmeißel nach –X, danach nach –Z
ZP entspricht hier die Länge, XP der Gewindetiefe (ap), F der Gewindesteigung
ACHTUNG: -X ist IMMER in Abtragrichtung, in diesem Fall ist –X also vom Bediener weg!
Fahren Sie zum Nullsetzen der X-Achse immer auf das Werkstück zu und setzen dann auf 0, nur so
ist sicher gestellt, dass das Umkehrspiel berücksichtigt wird.
Es gibt zwei mögliche Varianten:
1. ZP < 0 und XP = 0 es ist also nur eine Länge angegeben, keine Tiefe. In diesem Fall geht die
Fahrt nach dem START-Signal ohne Abfrage in –Z-Richtung bis ZP. Dort bleibt der Schlitten
stehen bis die
einer Stelle vor dem Nullpunkt angehalten. Je nach Drehzahl können das mehrere mm sein,
die es über 0 hinaus fährt. Die X-Achse wird hierbei nicht verfahren!
2. ZP < 0 XP < 0, es ist also eine Länge und eine Gewindetiefe angegeben. Hier wird
vollautomatisch in mehreren Durchgängen geschnitten!
Nach dem START-Signal zeigt die Steuerung in einer Übersicht zunächst alle Daten zu den
einzelnen Durchgängen an und fährt dann nach einem erneuten Startbefehl los. Hier kann
jederzeit durch
über dem Nullpunkt hinaus, weil sonst das geschnittene Gewinde kaputt gehen würde. Auch
in Z-Richtung fährt es über 0 hinaus.
Seite 55 von 76
WARTEZEIT
abgelaufen ist und fährt dann wieder in Z zurück, dabei wird an
ABBRECHEN
auch abgebrochen werden. Die Rückfahrt erfolgt in X immer
►
(1-Achs: „GEWINDE")
