ELS II – Elektronische Leitspindel für Drehmaschinen 2-Achssteuerung

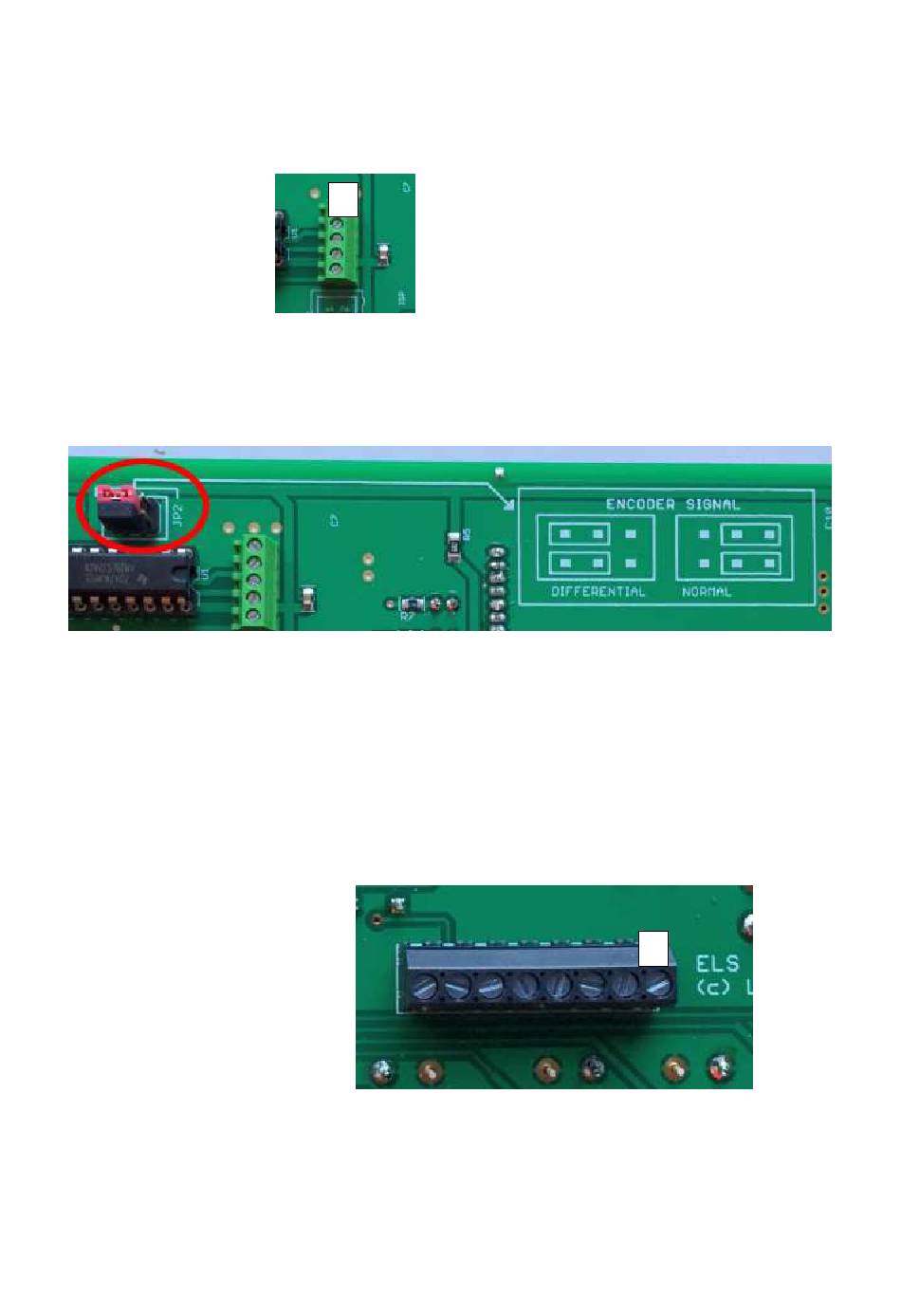

Interne Anschlüsse:
X2
Klemme für Direktanschluss des Encoders:
(Pin 1 ist oben)
1:
GND
2:
I
3:
A
4:
5V
5:
B
Wenn hier der Encoder angeschlossen wird muss die Kodierbrücke JP2 auf NORMAL gesteckt
werden da diese Klemme kein differentielles Signal aufnehmen kann.
X6
Klemme für Anschluss externer Taster:
Pin 1 ist rechts. Taster müssen den Eingang der Taste auf Masse (Pin8) ziehen, Schließer sind
notwendig.
1:
<
2:
>
3:
<<
4:
>>
5:
P0
6:
Z0
7:
X0
8:
MASSE, 0V
Seite 19 von 76
