ELS II – Elektronische Leitspindel für Drehmaschinen 2-Achssteuerung
Spindel-Encoder-Anschluss – RJ45 :
ENC
1:
A+
2:
A-
3:
B-
4:
I+
5:
I-
6:
B+
7:
5V
8:
GND

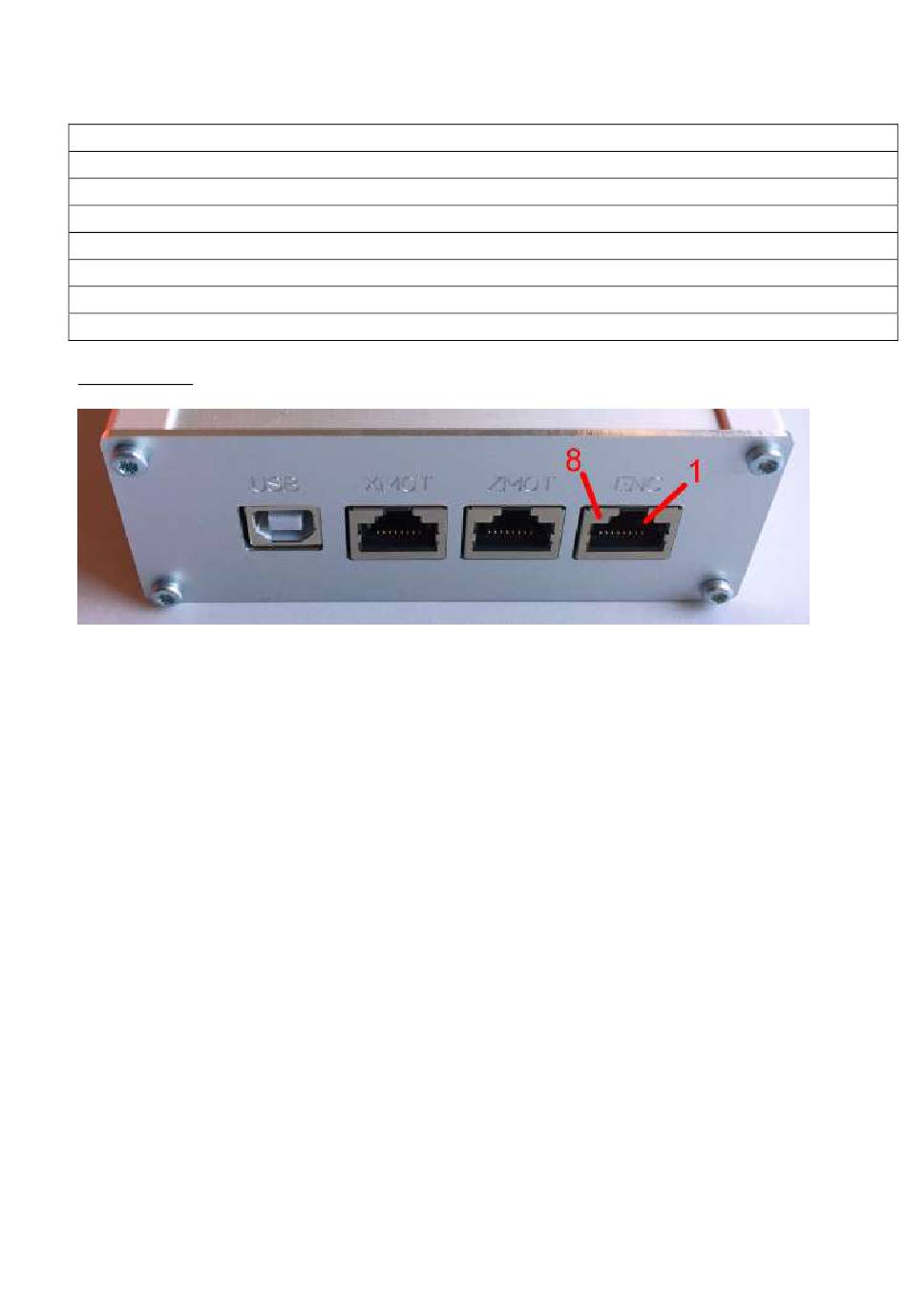

Lage der Pins:
Dieser Anschluss dient der Verbindung zum Inkrementalencoder an der Hauptspindel. Wenn der
Encoder mit einem „Differentiellen Leitungstreiber" ausgestattet ist, kann er hier direkt mit einem
Netzwerkkabel (Patchkabel) angeschlossen werden (Siehe auch „Encoderanschluss"
Steht kein Leitungstreiber zur Verfügung muss man den Encoder entweder an diesem Steckanschluss
verbinden oder am internen Encoderanschluss X2, siehe nächste Seite.
Seite 18 von 76
