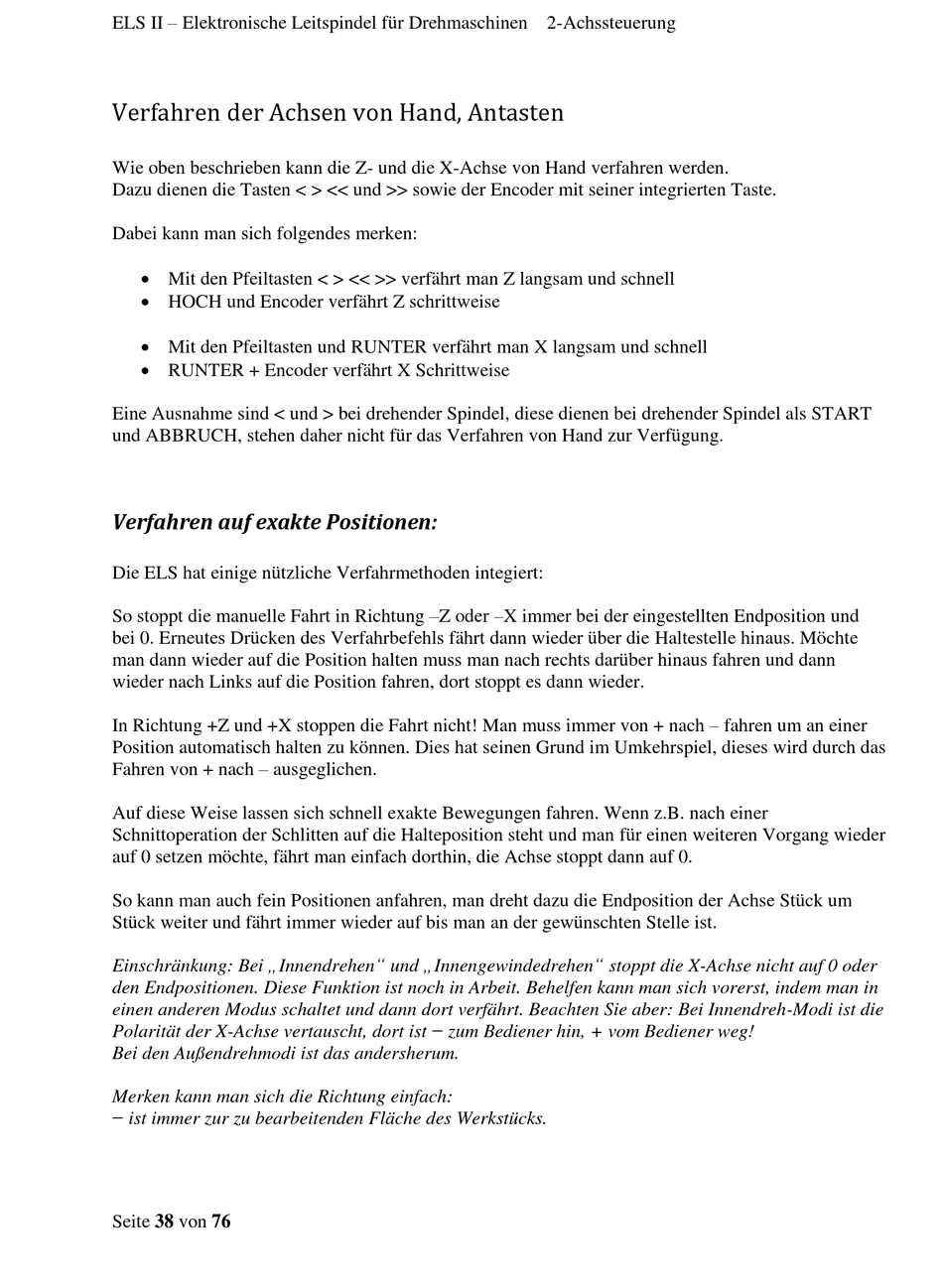

ELS II – Elektronische Leitspindel für Drehmaschinen 2-Achssteuerung
Verfahren der Achsen von Hand, Antasten
Wie oben beschrieben kann die Z- und die X-Achse von Hand verfahren werden.
Dazu dienen die Tasten < > << und >> sowie der Encoder mit seiner integrierten Taste.
Dabei kann man sich folgendes merken:
Mit den Pfeiltasten < > << >> verfährt man Z langsam und schnell
HOCH und Encoder verfährt Z schrittweise
Mit den Pfeiltasten und RUNTER verfährt man X langsam und schnell
RUNTER + Encoder verfährt X Schrittweise
Eine Ausnahme sind < und > bei drehender Spindel, diese dienen bei drehender Spindel als START
und ABBRUCH, stehen daher nicht für das Verfahren von Hand zur Verfügung.
Verfahren auf exakte Positionen:
Die ELS hat einige nützliche Verfahrmethoden integiert:
So stoppt die manuelle Fahrt in Richtung –Z oder –X immer bei der eingestellten Endposition und
bei 0. Erneutes Drücken des Verfahrbefehls fährt dann wieder über die Haltestelle hinaus. Möchte
man dann wieder auf die Position halten muss man nach rechts darüber hinaus fahren und dann
wieder nach Links auf die Position fahren, dort stoppt es dann wieder.
In Richtung +Z und +X stoppen die Fahrt nicht! Man muss immer von + nach – fahren um an einer
Position automatisch halten zu können. Dies hat seinen Grund im Umkehrspiel, dieses wird durch das
Fahren von + nach – ausgeglichen.
Auf diese Weise lassen sich schnell exakte Bewegungen fahren. Wenn z.B. nach einer
Schnittoperation der Schlitten auf die Halteposition steht und man für einen weiteren Vorgang wieder
auf 0 setzen möchte, fährt man einfach dorthin, die Achse stoppt dann auf 0.
So kann man auch fein Positionen anfahren, man dreht dazu die Endposition der Achse Stück um
Stück weiter und fährt immer wieder auf bis man an der gewünschten Stelle ist.
Einschränkung: Bei „Innendrehen" und „Innengewindedrehen" stoppt die X-Achse nicht auf 0 oder
den Endpositionen. Diese Funktion ist noch in Arbeit. Behelfen kann man sich vorerst, indem man in
einen anderen Modus schaltet und dann dort verfährt. Beachten Sie aber: Bei Innendreh-Modi ist die
Polarität der X-Achse vertauscht, dort ist − zum Bediener hin, + vom Bediener weg!
Bei den Außendrehmodi ist das andersherum.
Merken kann man sich die Richtung einfach:
− ist immer zur zu bearbeitenden Fläche des Werkstücks.
