ELS II – Elektronische Leitspindel für Drehmaschinen 2-Achssteuerung
◄

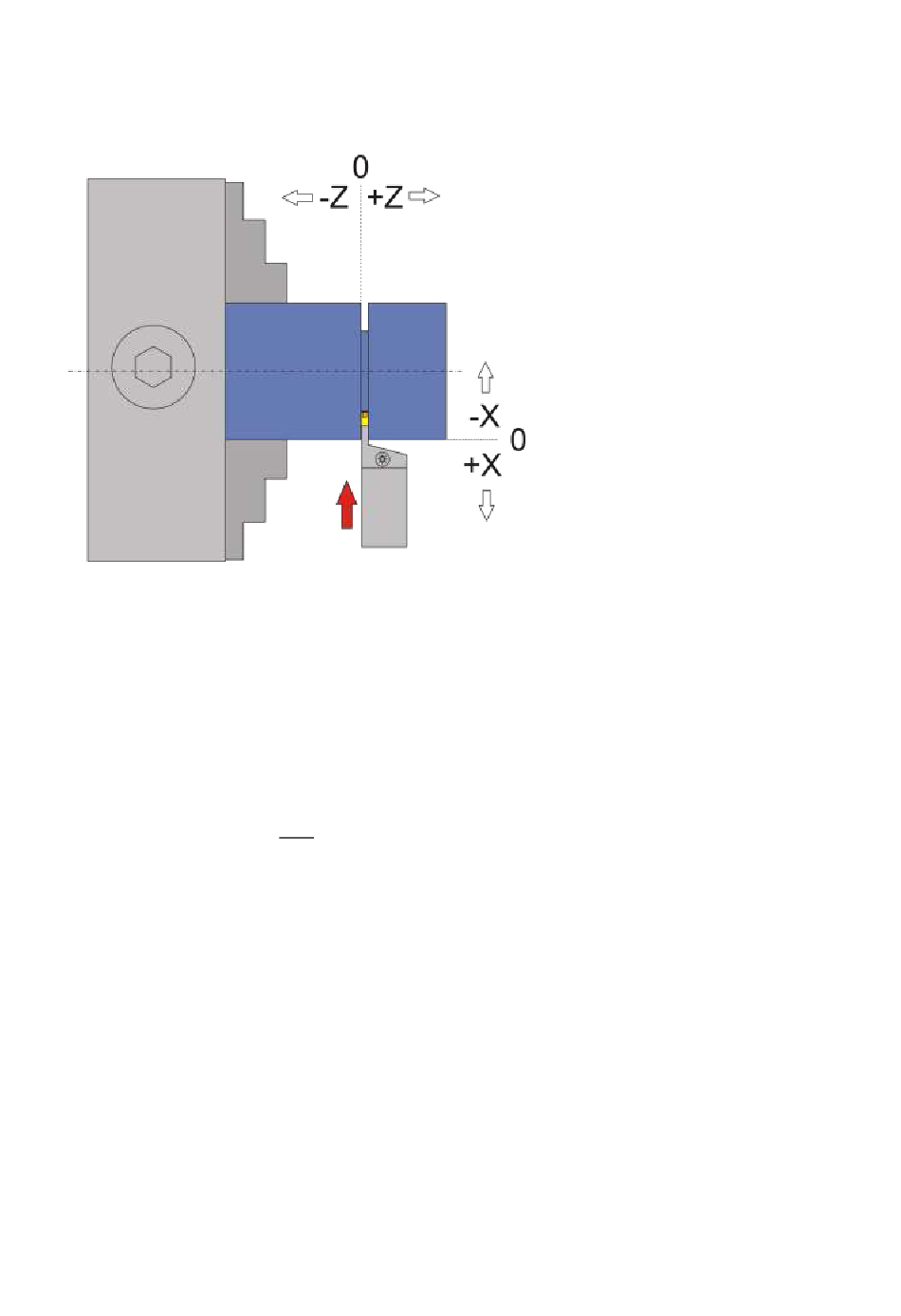

ABSTECHEN
Dieser Modus dient dem Abstechen von runden Werkstücken.
Vom Nullpunkt ausgehend fährt der Drehmeißel hier nach –X
XP der Fahrt in Richtung Durchmessermitte.
Werte in Z-Richtung werden ignoriert
ACHTUNG: -X ist IMMER in Abtragrichtung, in diesem Fall ist –X also vom Bediener weg. Fahren
Sie zum Nullsetzen der X-Achse immer auf das Werkstück zu und setzen dann auf 0, nur so ist sicher
gestellt, dass das Umkehrspiel berücksichtigt wird.
Es gibt zwei mögliche Varianten:
1. XP = 0 es ist also kein Endpunkt angegeben.
In diesem Fall geht die Fahrt nach dem START-Signal nach einer Sicherheitsabfrage in –X-
Richtung bis die ABBRUCH-Taste gedrückt wird. Während der Fahrt ist mit
Start-Stop Betrieb möglich. Erst
Rücksetzen von X auf die Halteposition
2. XP < 0, es sind also Werte für Tiefe angegeben
Hier wird vollautomatisch nach einer Sicherheitsabfrage mit dem eingestellten Vorschub auf
XP gefahren, danach erfolgt ein Rückzug auf die Halteposition. Die Fahrt kann jederzeit mit
ABBRUCH
abgebrochen werden, dann erfolgt eine Rückstellung auf die Halteposition.
Werte für Z werden hier ignoriert! Die Z-Achse wird in diesem Modus nicht bewegt.
Seite 54 von 76
►
ABBRUCH
bricht die Fahrt ab, danach erfolgt ein
START
ein
