ELS II – Elektronische Leitspindel für Drehmaschinen 2-Achssteuerung
Übertragungsart einstellen:
Bitte beachten Sie auch, dass die Kodierbrücken JP2 korrekt gesetzt sind, diese müssen entweder auf
Differentiell oder Normal stehen!
Encodermontage
ACHTUNG: BEIM HEDS-ENCODER NIEMALS VOR DER MONTAGE DEN
SECHKANTSCHLÜSSEL ENTFERNEN! MAN BEKOMMT IHN NUR SCHWER WIEDER
HINEIN!

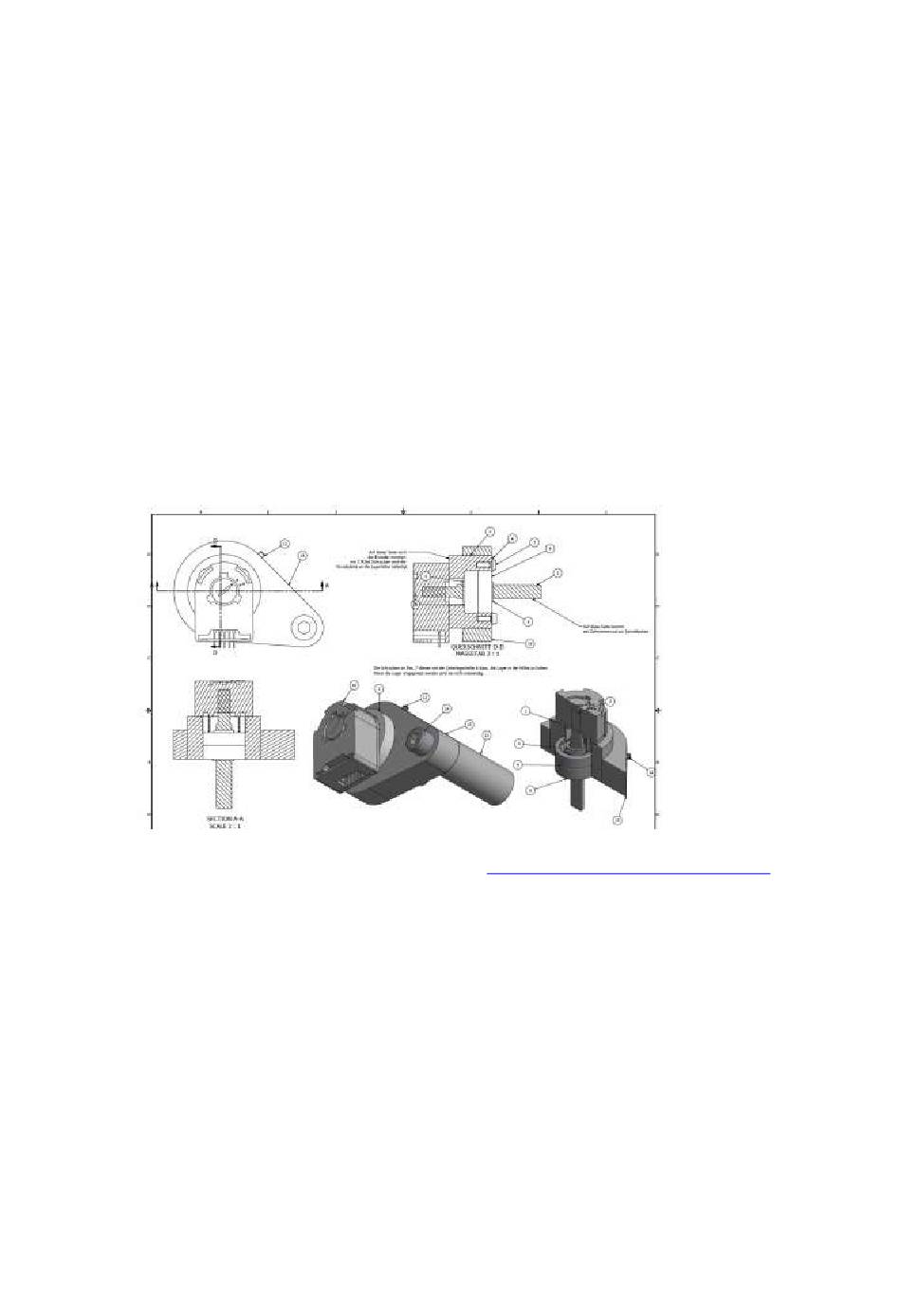

Der Encoder kann wie folgt montiert werden:
Zur Montage des Encoders benötigt man einen Halter mit Welle, auf der man ein Zahnriemenrad
montieren kann. Die Hauptspindel wird dann über einen Zahnriemen mit dem Encoder
verbunden. Der Halter kann z.B. aus einem Stück runden Aluminium bestehen, welches man
ausdreht und dann zwei Kugellager einsetzt. Die Kugellager halten eine Welle mit dem
Zahnriemen. Beispiel:
Ein Bauvorschlag findet sich auf der Website unter
Man benötigt zur Montage eine kleine Zentrierhilfe damit das Encoderrad exakt rund läuft. Beim
AMT103-V-Encoder ist die Zentrierhilfe im Liefrumfang, beim HEDS-Typ muss man sich selbst
eine machen. So eine Zentrierhilfe ist schnell gemacht, ein rundes Stück, außen 11,10 mm, innen
6,35mm. Damit kann man dann das Unterteil des Gehäuses genau zentriert auf die Achse setzen.
Die Encoderwelle hat 6,35mm Außendurchmesser, das Loch in der Montageplatte 11,10 mm.
Bitte beachten Sie die Datenblätter der Encoder, dort ist die Montage genau beschrieben.
Der Typ AMT103-V ist dabei leichter zu montieren und hat auch für viele verschiedene
Wellendurchmesser Adapter dabei. Das Beste aber ist: Man kann die Impulsrate einstellen.
Stellen Sie ihn auf „400" ein. Der TYP HEDS kommt meist „nackt" und passt nur für den einen
Wellendurchmesser des Typs.
