ELS II – Elektronische Leitspindel für Drehmaschinen 2-Achssteuerung
WICHTIG: PASSEN SIE IMMER AUF, DASS DER NULLPUNKT KORREKT GESETZT IST!
◄
►

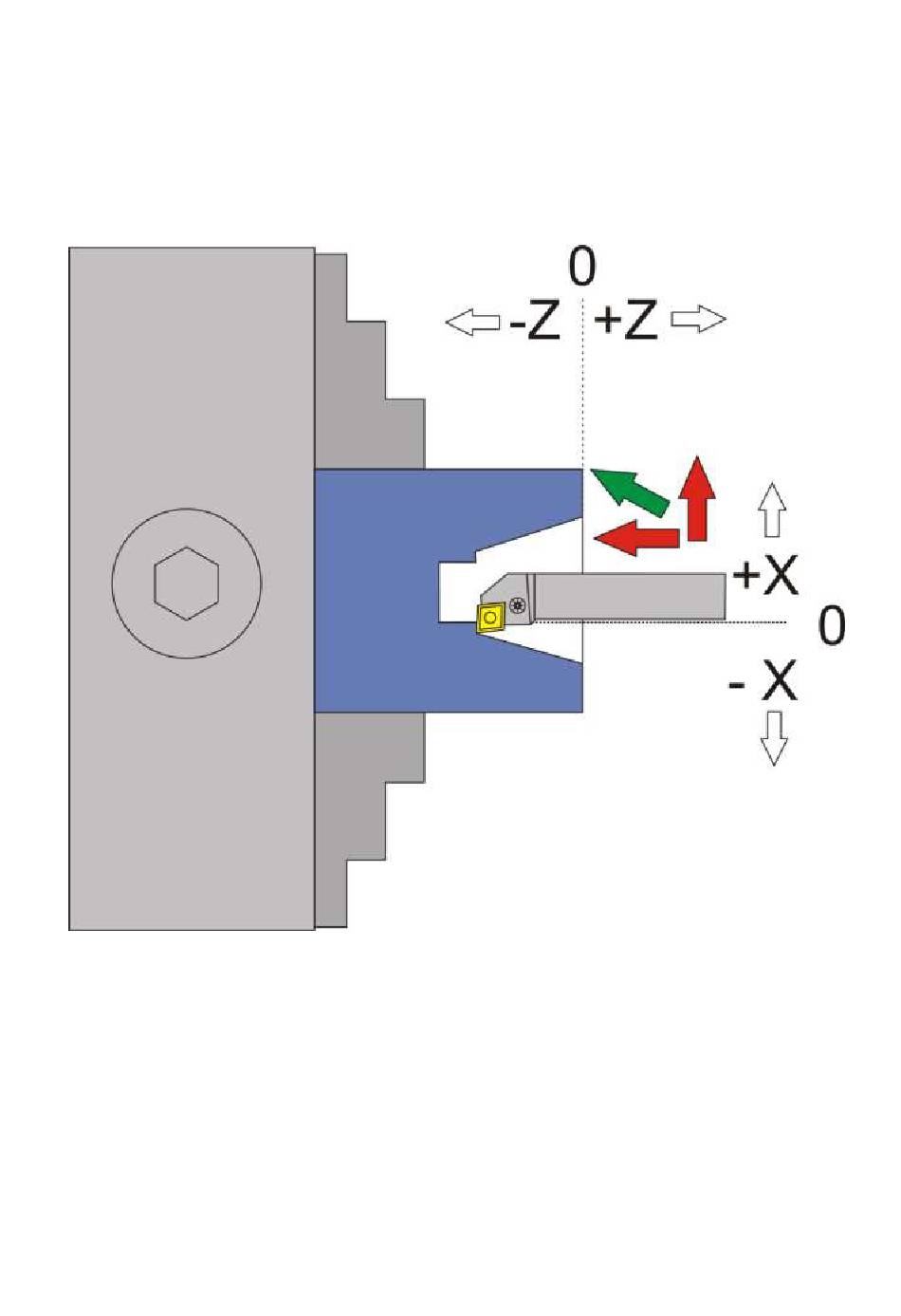

INNENKEGEL
Dieser Modus dient dem Drehen von Innenkegeln mit beliebigen Winkeln. Dabei wird die X- und Z-
Achse simultan bewegt.
Das Drehen von Innenkegeln wird analog zu Außenkegel vorgenommen.
Zu beachten ist hierbei nur die Richtungsumkehr der X-Achse, wie immer beim Innendrehen.
-X ist hier wieder in Richtung des Abtrags, also zum Bediener hin! +X ist vom Bediener weg.
Wichtige Voraussetzung für das Drehen von Kegeln ist ein exakt vermessenes und in der Steuerung
eingestelltes Umkehrspiel der X-Achse. Dieses kann mit einer Messuhr vermessen werden und sollte
dann in den Einstellungen eingetragen werden.
Seite 61 von 76
