ELS II – Elektronische Leitspindel für Drehmaschinen 2-Achssteuerung
◄
►
INNENGEWINDE
Dieser Modus dient dem automatischen Drehen von Innengewinden. Dieser Modus fährt beim
Zurücksetzen in Z-Richtung über 0 hinaus!

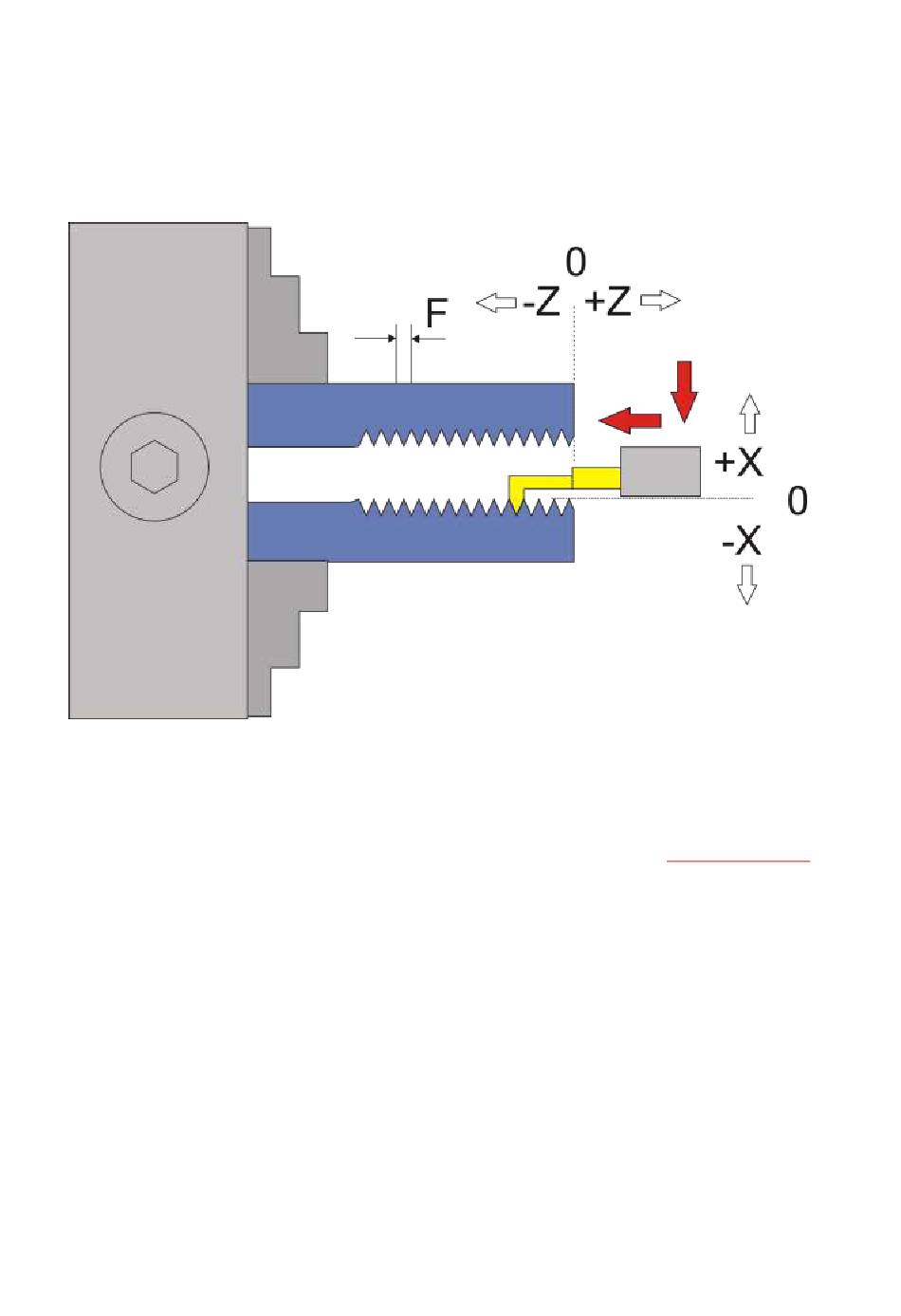

Vom Nullpunkt ausgehend fährt der Drehmeißel nach –X, danach nach –Z
ZP entspricht hier die Länge, XP der Tiefe des Materials das abgenommen wird
ACHTUNG: -X ist IMMER in Abtragrichtung, in diesem Fall ist –X also zum Bediener hin! Das ist
die andere Richtung als beim Aussengewinde! Fahren Sie zum Nullsetzen der X-Achse immer auf
den Bediener zu und setzen dann auf 0, nur so ist sichergestellt, dass das Umkehrspiel berücksichtigt
wird.
Der Vorgang ist sonst wie beim Außengewinde.
Seite 57 von 76
